| MOQ: | 1000M |
| τιμή: | 0.19-10.99USD/M |
| standard packaging: | Ξύλινο τύμπανο χάλυβα τυμπάνων |
| Delivery period: | 15 ημέρες |
| payment method: | L / C, T / T |
| Supply Capacity: | 500KM ΤΟ ΜΗΝΑ |

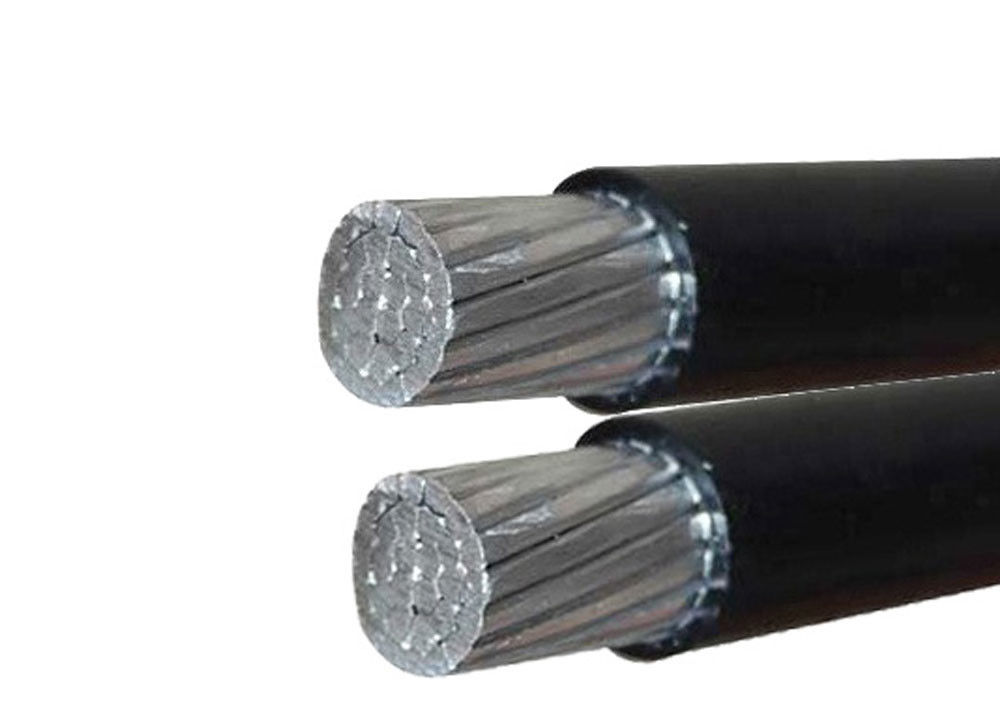

Μαύρο XLPE μόνωσε το εναέριο καλώδιο δεσμών για τις εναέριες γραμμές διανομής
Λεπτομερής περιγραφή προϊόντων
Καλώδιο ABC
(Καλώδιο πτώσης υπηρεσιών)
1. Προσαραγμένη συμπεριφορά αλουμινίου
2. PE ή μόνωση XLPE
3. ACSR, καλώδιο αγγελιοφόρων AAAC
Εφαρμογή
Προτιμάται για να χρησιμοποιήσει της πτώσης υπηρεσιών (καλώδια ABC) αντί των uninsulated αγωγών
στα δίκτυα χαμηλής τάσης. η πτώση υπηρεσιών (καλώδια ABC) χρησιμοποιείται ειδικά στις περιοχές
όπου το κόστος των υπόγειων δικτύων είναι ακριβό και επίσης
για την ηλέκτριση των αγροτικών περιοχών όπως τα χωριά.
Τάση
Εκτιμημένη τάση U0/U = 0,6 /1 kV
Τάση δοκιμής VAC 5 kV
Τεχνικά στοιχεία
Μέγιστη λειτουργούσα θερμοκρασία 90 βαθμός
Μέγιστη θερμοκρασία βραχυκυκλώματος 250 βαθμός. Η πτώση υπηρεσιών (καλώδια ABC) χρησιμοποιείται ειδικά στις περιοχές όπου το κόστος των υπόγειων δικτύων είναι ακριβό και επίσης για την ηλέκτριση των αγροτικών περιοχών όπως τα χωριά.
Τεχνικά charaters ABC βασισμένα σε τυποποιημένο ASTM ANSI/ICEA s-76-474 και NFC 33-209
Σχέδιο των τεχνικών λεπτομερειών
| Αγωγός φάσης | |||||||||
| Ονομαστική διατομική περιοχή | χιλ. ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Αριθμός πυρήνων | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Ελάχιστος αριθμός καλωδίων | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Ονομαστικό πάχος μόνωσης | χιλ. | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Διάμετρος του μονωμένου πυρήνα | χιλ. | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ | ohm/km | 1.20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Τρέχουσα εκτίμηση ακόμα στον αέρα, περιβαλλοντικό | Α | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Αγωγός temperature=75℃ | |||||||||
| Αγωγός αγγελιοφόρων | |||||||||
| Ονομαστική διατομική περιοχή | χιλ. ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Ελάχιστος αριθμός καλωδίων | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Ονομαστικό πάχος μόνωσης | χιλ. | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Διάμετρος του μονωμένου πυρήνα | χιλ. | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Υπολογισμένο σπάζοντας φορτίο | kN | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Αγωγός φωτισμού οδών | |||||||||
| Ονομαστική διατομική περιοχή | χιλ. ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Ελάχιστος αριθμός καλωδίων | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Ονομαστικό πάχος μόνωσης | χιλ. | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Διάμετρος του μονωμένου πυρήνα | χιλ. | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Ολοκληρωμένο καλώδιο | |||||||||
| Περ. γενική διάμετρος | χιλ. | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Περ. βάρος του καλωδίου | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Μήκος συσκευασίας | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
