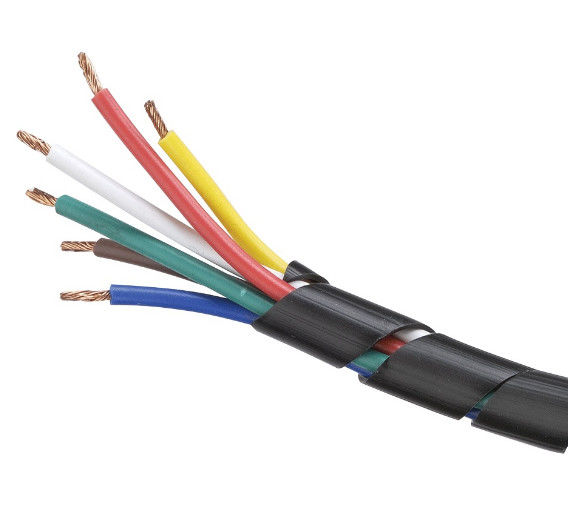

Ηλεκτρικό FRC 4 ανθεκτικό στη θερμότητα καλώδιο πυρήνων θερμοκρασία 90℃ 1.5mm - 800mm
Δομή καλωδίων
Αγωγός: Κατηγορία 1,2,5 εύκαμπτος αγωγός χαλκού
Οθόνη: Ταινία μίκας
Μόνωση: PVC Ή LSZH PO
Θήκη: PVC: (Προαιρετικός)
Εκτιμημένη τάση: 450/750V
Πρότυπα:
IEC 60502,60331 IEC 60227, IEC 60331, IEC 601034, IEC60754 GB/T 12706-91GB306.1-2001, GB/T18380.3-2001
CE, ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ, KEMA
Κατασκευές
Αγωγός: Ο κυκλικός προσαραγμένος αγωγός χαλκού, προσαρμόζεται στο IEC 60228 κατηγορία 2
Μόνωση: XLPE/A
Εσωτερική κάλυψη: LSOH
Θήκη: LSOH, μαύρο
Σημείωση: Χρώμα μόνωσης σύμφωνα με τα πρότυπα ή την απαίτηση πελατών
Εφαρμογές
Χρησιμοποιημένος το ψηλό κτίριο, το νοσοκομείο, το θέατρο, το σταθμό παραγωγής ηλεκτρικού ρεύματος, τη σήραγγα μετρό ή την πετροχημική βιομηχανία ή άλλη ειδική θέση που απαιτούνται για για το χαμηλό καπνό, μηδέν καθαρό και ασφαλές καλώδιο αλόγονου.
Πρότυπα
Διεθνής: IEC 60502, IEC 60227IEC60331, IEC601034
Κίνα: GB/T 12706-91GB306.1-2001, GB/T18380.3-2001
Άλλα πρότυπα όπως οι BS, το DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία
Εκτιμημένη τάση: 0,6-KV
Μέγιστα Temp αγωγών.: κανονικός (90°C), μην βραχυκυκλώστε όχι περισσότερους από 5 s (η υψηλότερη θερμοκρασία του αγωγού όχι περισσότερο από 250°C)
Ελάχιστα περιβαλλοντικά Temp.: Το καλώδιο θα θερμαθεί προ εάν η περιβαλλοντική θερμοκρασία είναι κάτω από 0°C
Ελάχιστη κάμπτοντας ακτίνα: ενιαίο καλώδιο 20(d+D) ±5% πυρήνων
Multi-core καλώδιο 15(d+D) ±5%
Πιστοποιητικά
CE, RoHS, Συμβούλιο Πολιτιστικής Συνεργασίας, KEMA και περισσότερα άλλα κατά παράκληση
| Nom. Διατομή του αγωγού | Πάχος μόνωσης | Θήκη | Περ. | Περ. | Μέγιστη αντίσταση ΣΥΝΕΧΟΎΣ ΡΕΎΜΑΤΟΣ του αγωγού (20°C) | Τάση δοκιμής | Τρέχουσα εκτίμηση | |
| mm2 | χιλ. | Πάχος | O.D. | Βάρος | Ω/km | A.C | ||
| χιλ. | χιλ. | kg/km | kV/5min | Στον αέρα (Α) | Στο χώμα (Α) | |||
| 1×1.5 | 0,7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4×1.5 | 0,7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| 4×2.5 | 0,7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0,7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0,7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0,7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0,7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0,9 | 1.8 | 27.1 | 1351 | 0,727 | 3.5 | 105 | 125 |
| 4×35 | 0,9 | 1.8 | 29.5 | 1772 | 0,524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0,387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0,268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0,193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0,153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0,124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0,0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0,0754 | 3.5 | 440 | 450 |
| 4×2.5+1×1.5 | 0,7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4×4+1×2.5 | 0,7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0,7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0,7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0,7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0,7 | 1.8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4×35+1×16 | 0,9 | 1.9 | 31.4 | 1976 | 0,524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0,268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0,193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0,124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0,0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0,0754 | 440 | 450 | |
Λειτουργούντα χαρακτηριστικά
1, μακροπρόθεσμη επιτρεπόμενη λειτουργούσα θερμοκρασία του αγωγού ≤70°C καλωδίων
2, υψηλότερη θερμοκρασία εργασίας του καλωδίου σε περίπτωση βραχυκυκλώματος (ο πιό μακροχρόνιος μόνιμος χρόνος δεν είναι άνω των 5s): ≤300χιλ.2 αγωγός ≤160°C, ≥300 χιλ.2 αγωγός ≤ 140°C. καλωδίων καλωδίων.
3, η θερμοκρασία τοποθέτησης πρέπει άνω των 0℃, επιτρεπτή κάμπτοντας ακτίνα του καλωδίου: για τον ενιαίο πυρήνα το καλώδιο, πρέπει να είναι τουλάχιστον 20 φορές της εξωτερικής διαμέτρου itis γιατί multi-core το καλώδιο, πρέπει να είναι τουλάχιστον 15 φορές της εξωτερικής διαμέτρου itis
4, με τη flame-retardant ιδιοκτησία, ZA, ZB, ZC, ZD είναι 4 τύποι
5, το προϊόν ισχύουν για τις γραμμές μετάδοσης και διανομής εναλλασσόμενου ρεύματος 50 Hz με την εκτιμημένη τάση 0,6/1KV
Συσκευασία και ναυτιλία
Είμαστε σε θέση τις ακριβέστερες ημερομηνίες παράδοσης σύμφωνα με ανά εντολή αγοράς. Να τηρήσει την προθεσμία είναι πάντα η ύψιστη προτεραιότητα δεδομένου ότι οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει στη γενικές καθυστέρηση και την υπέρβαση κόστους προγράμματος.
Το καλώδιο παρέχεται στα ξύλινα εξέλικτρα, τα ζαρωμένες κιβώτια και τις σπείρες. Οι άκρες καλωδίων σφραγίζονται με την αυτοκόλλητη ταινία BOPP και τα non-hygroscopic σφραγίζοντας καλύμματα για να προστατεύσουν τις άκρες καλωδίων από την υγρασία. Ο απαραίτητος χαρακτηρισμός θα τυπωθεί με ένα στεγανό υλικό στις εξωτερικές όψεις του τυμπάνου σύμφωνα με την απαίτηση του πελάτη.
