Η μέση τάση XLPE μόνωσε το ενιαίο μονωμένο XLPE καλώδιο N2XSY αγωγών χαλκού πυρήνων καλωδίου τροφοδοσίας/3 πυρήνας
XLPE, διασυνδεμένο πολυαιθυλένιο, έχει τους σταθερούς διαμοριακούς δεσμούς μεταξύ των μορίων πολυαιθυλενίου που δημιουργούνται από τη θερμοχημική δράση, λόγω της παρουσίας οργανικού υπεροξειδίου.
XLPE έχει τις ίδιες ιδιότητες electricl με το συμβατικό πολυαιθυλένιο και ως αποτέλεσμα των σταθερών διαμοριακών δεσμών, έχει τις πολύ καλύτερες θερμικές και μηχανικές ιδιότητες. Αυτό παρέχει XLPE μόνωσε τα καλώδια που χρησιμοποιούνται στη μέγιστη συνεχή θερμοκρασία αγωγών 90°C ενώ το συμβατικό πολυαιθυλένιο μόνωσε τα καλώδια που χρησιμοποιούνται σε αυτό 75°C. η μέγιστη λειτουργούσα θερμοκρασία αγωγών υπερφόρτωσης είναι 130°C (που λειτουργεί στην έκτακτη ανάγκη η θερμοκρασία υπερφόρτωσης δεν θα υπερβεί 100 ώρες το χρόνο). Η μέγιστη θερμοκρασία βραχυκυκλώματος αγωγών είναι 250°C. Αυτό παρέχει ένα σημαντικό πλεονέκτημα στις εκτιμήσεις καλωδίων και είναι ειδικής σημασίας στις χώρες ή τις καταστάσεις όπου η περιβαλλοντική θερμοκρασία είναι υψηλή και οι derating παράγοντες πρέπει να εφαρμοστούν.
Φυσικά και ηλεκτρικά χαρακτηριστικά
No.cores Χ | Μόνωση πάχος |
Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
διαγώνιος-SEC. | πάχος | περ. | περ. | ||||
Ονομαστικός | |||||||
Φάση | Ουδέτερος | αξία | |||||
χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |
3×50+1×25 | 1 | 0,9 | 1.8 | 27.7 | 1951 | 173 | 198 |
3×70+1×35 | 1.1 | 0,9 | 1.9 | 31.9 | 2662 | 222 | 246 |
3×95+1×50 | 1.1 | 1 | 2.1 | 36.2 | 3578 | 271 | 293 |
3×120+1×70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
3×150+1×70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
3×185+1×95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
3×240+1×120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
3×300+1×150 | 1.8 | 1.4 | 2.9 | 62.9 | 11052 | 599 | 560 |
Χρησιμοποίηση των χαρακτηριστικών γνωρισμάτων:
XLPE/PVC το μονωμένο ηλεκτρικό καλώδιο καλύπτει τη σειρά προϊόντων καλωδίων, και τη θερμοκρασία εργασίας του isdifferent σύμφωνα με διαφορετικά υλικά μόνωσης, κυρίως 70 και 90 βαθμούς θερμοκρασίας, κ.λπ.

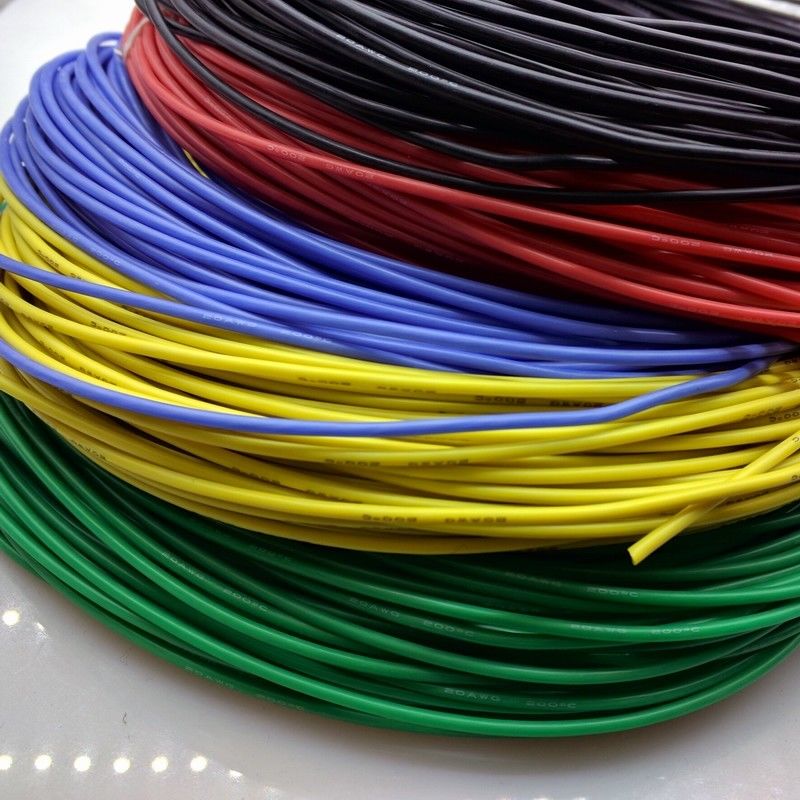

Σύμφωνα με τον τύπο αγωγών, συμπεριλαμβανομένου του στερεού μονωμένου .PE ηλεκτρικού καλωδίου αγωγών PVC/XL, το μονωμένο PE καλώδιο PVC/XL, εύκαμπτο μονωμένο PVC/XLPE καλώδιο με τα διαφορετικά χρώματα.
Σύμφωνα με τη μορφή του, συμπεριλαμβανομένου του επίπεδου καλωδίου, του στρογγυλού καλωδίου, κ.λπ. με τα διαφορετικά χρώματα.
Accoding στον αριθμό πυρήνων του, συμπεριλαμβανομένου του ενιαίου καλωδίου πυρήνων, του multi-core καλωδίου, κ.λπ. με τα διαφορετικά χρώματα.
Η υψηλότερη λειτουργούσα θερμοκρασία του αγωγού για τη μακροπρόθεσμη εργασία είναι 90oC. Στο βραχυκύκλωμα (το μέγιστο μακροπρόθεσμο δεν είναι όχι περισσότερος από 5 δευτερόλεπτα). Δεν είναι η υψηλότερη θερμοκρασία για τον αγωγό άλλο than250.
D.C η αντίσταση του αγωγού συμμορφώνεται με τους όρους GB/T3956-1997.
Η θερμοκρασία περιβάλλοντος πρέπει να είναι όχι χαμηλότερη από 0 όταν βάλτε. Διαφορετικά πρέπει να προθερμανθεί. Το καλώδιο τοποθετούνται χωρίς οριζόντιο όριο πτώσης. Η ελάχιστη κάμπτοντας ακτίνα του καλωδίου τριών πυρήνων πρέπει να είναι nosmaller από 12 φορές της εξωτερικής διαμέτρου καλωδίων.
Μερική δοκιμή απαλλαγής: Ο όγκος απαλλαγής πρέπει να είναι όχι περισσότεροι από 10pC κάτω από 1.73Uo για το καλώδιο.
ΣΥΝΙΣΤΩΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΙ ΔΙΑΤΑΓΗΣ
Για τη γρήγορες αναφορά/τις προμήθειες παρακαλώ σιγουρευτείτε τις έρευνές σας και οι διαταγές σας εξασφαλίζουν τα ακόλουθα στοιχεία:
1 διεθνή ή ειδικά πρότυπα. (Εναλλακτικά, η ακριβής χρήση του καλωδίου.)
2 εκτιμημένη τάση.
3 αγωγοί χαλκού ή αλουμινίου.
4 μέγεθος κάθε αγωγού.
5 υλικό μόνωσης: PVC XLPE ή άλλα.
6 αριθμός και προσδιορισμός των αγωγών.
7 άλλες απαιτήσεις.
8 συσκευασία.
9 απαραίτητος χρόνος παράδοσης.
10 απαραίτητη ισχύς.
Εάν αυτός ο όλος φαίνεται λίγο πάρα πολύ τεχνικός για σας, κατόπιν γιατί να μην έλθει σε επαφή με μας. Ανυπομονούμε να σας βοηθήσουμε στον προσδιορισμό των καλύτερων προϊόντων για τη συγκεκριμένη αίτησή σας και για να απαντήσουμε σε οποιεσδήποτε ερωτήσεις που να έχετε.
Είμαστε μια κατασκευή σε αυτό που αρχειοθετείται για πολλά χρόνια, μπορούμε να προσφέρουμε τα καλώδια πελατών μας με την καλή ποιότητα και την τιμή.
Καλωσορίζουμε ειλικρινά τους πελάτες στο εσωτερικό και στο εξωτερικό για να διαπραγματευτούμε και να συνεργαστούμε με μας!!!
