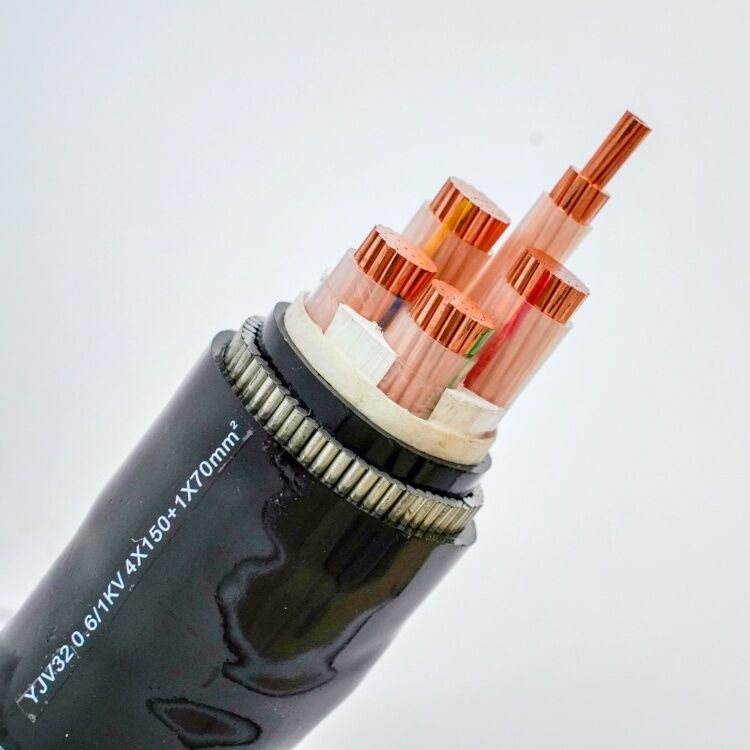

0.6/1KV τέσσερα πυρήνας CU/XLPE/PVC 0.6/1kV iec60502-1 για την υπόγεια εφαρμογή
Εφαρμογή:
Καλώδια τροφοδοσίας: χρησιμοποιημένος στους σταθμούς παραγωγής ηλεκτρικού ρεύματος, βιομηχανικός και το μηχανισμό διανομής, και τα αστικά δίκτυα παροχής ηλεκτρικού ρεύματος στο εσωτερικό, τους καλωδιακούς αγωγούς, τα υπαίθρια και θαμμένα καλώδια.
Τεθειμένος επάνω:
1) Αγωγός: Τύπος - χαλκός 2 ή προσαραγμένο αργίλιο καλώδιο
2) Μόνωση: XLPE
3) Τεθωρακισμένο: ζώνη χαλύβδινων συρμάτων ή χάλυβα
4) Θήκη: PVC ή PE
Πρότυπα:
Αγωγοί των μονωμένων καλωδίων IEC 60228
Κατηγορία μόνωσης IEC 60502-1 1 kV (Um = 1.2kV) σε 30kV (Um = 36kV) με τα εξωθημένα καλώδια τροφοδοσίας και το εξάρτημα-μέρος 1 μόνωσης: Εκτιμημένη τάση 1 kV (Um = 1.2kV) του καλωδίου 3 kV (Um = 3.6kV).
Φυσικά και ηλεκτρικά χαρακτηριστικά
No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
Ονομαστικός | |||||||
Φάση | Ουδέτερος | αξία | |||||
χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
