| MOQ: | Διαπραγματεύσιμος |
| τιμή: | negotiable |
| standard packaging: | Σίδηρος-ξύλινο τύμπανο ή ολόκληρο ξύλινο τύμπανο |
| Delivery period: | 8-15 ημέρες |
| payment method: | L/C, T/T |
| Supply Capacity: | 100km το μήνα |

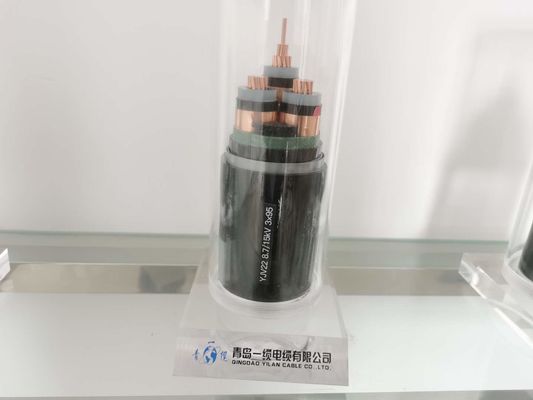

Μονωμένο XLPE καλώδιο τροφοδοσίας ISO9001 για την κατασκευή

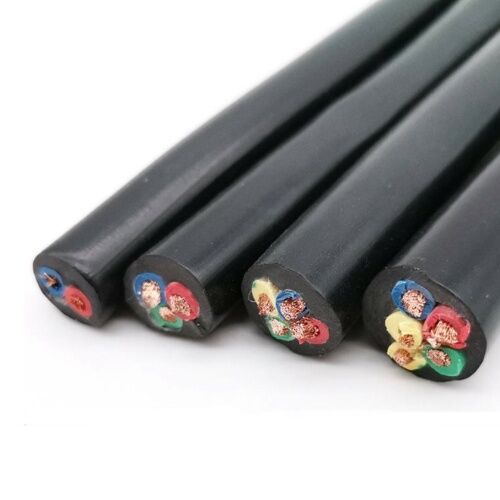

Μονωμένο XLPE καλώδιο τροφοδοσίας
Το διασυνδεμένο πολυαιθυλένιο XLPE έχει τους σταθερούς διαμοριακούς δεσμούς μεταξύ των μορίων πολυαιθυλενίου που παράγονται από τη θερμοχημική δράση λόγω της παρουσίας οργανικών υπεροξειδίων.
XLPE έχει τις ίδιες ηλεκτρικές ιδιότητες με το συμβατικό πολυαιθυλένιο, και έχει τις καλύτερες θερμικές και μηχανικές ιδιότητες λόγω της σταθερής διαμοριακής σύνδεσης. Αυτό κάνει τη μέγιστη συνεχή θερμοκρασία αγωγών XLPE μόνωσε τα καλώδια 90°C, ενώ η μέγιστη συνεχής θερμοκρασία αγωγών των συμβατικών μονωμένων πολυαιθυλένιο καλωδίων είναι 75°C. Η μέγιστη θερμοκρασία εργασίας του αγωγού υπερφόρτωσης είναι 130°C (κάτω από τη θερμοκρασία υπερφόρτωσης έκτακτης ανάγκης, δεν θα υπερβεί 100 ώρες το χρόνο). Η μέγιστη θερμοκρασία βραχυκυκλώματος αγωγών είναι 250°C. Αυτό παρέχει τα σημαντικά πλεονεκτήματα από την άποψη των εκτιμήσεων καλωδίων και έχει την ειδική σημασία στις χώρες ή τις καταστάσεις όπου η περιβαλλοντική θερμοκρασία είναι υψηλή και ένας derating παράγοντας πρέπει να εφαρμοστεί.
Η τεχνολογία διασύνδεσης είναι εντελώς βασισμένη στη «ξηρά» διαδικασία διασύνδεσης και ψύξης. Αυτό αποβάλλει τους μικροσκοπικούς συνυπολογισμούς του νερού στη μόνωση, η οποία, εκτός αν, θα προκαλέσει την αποκαλούμενη «επίδραση δέντρων νερού». Το τριπλό διαγώνιο κεφάλι μπορεί να εξωθήσει το στρώμα προστατευτικών καλυμμάτων πέρα από τον αγωγό και να εξωθήσει το στρώμα προστατευτικών καλυμμάτων πέρα από το στρώμα μόνωσης σε μια τεχνική λειτουργία. Όλα αυτά κάνουν το καλώδιο να έχει τις άριστες ηλεκτρικές, θερμικές και μηχανικές ιδιότητες.
Φυσικά και ηλεκτρικά χαρακτηριστικά
| No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
| διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
| Ονομαστικός | |||||||
| Φάση | Ουδέτερος | αξία | |||||
| χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |
Εφαρμογή
Μονωμένα τα XLPE καλώδια μπορούν να χρησιμοποιηθούν σχεδόν σε όλες τις εγκαταστάσεις: έδαφος, δίσκος καλωδίων, εσωτερικός, σταθμός παραγωγής ηλεκτρικού ρεύματος, εργοστάσιο, σταθμός ανταλλαγής. Λόγω των καλύτερων θερμικών ιδιοτήτων τους, συστήνονται ειδικά για τις ακόλουθες περιπτώσεις:
- Υψηλή περιβαλλοντική θερμοκρασία
- Το καλώδιο εκτίθεται στο φως του ήλιου
- Το καλώδιο τοποθετείται στο σωλήνα του τσιμεντένιου ογκόλιθου
- Τα καλώδια ομαδοποιούνται
- Το υψηλό φορτίο έκτακτης ανάγκης είναι σημαντικό
- Υψηλό ρεύμα βραχυκυκλώματος ανάγκης
- Το υψηλό στρώμα προστατευτικών καλυμμάτων πρέπει να διαβιβάσει το υψηλό ρεύμα διαρροής
Ειδικές λειτουργίες κατόπιν αιτήσεως:
•Αντίσταση πετρελαίου
• UV αντίσταση
• Φλόγα - γάτα καθυστερούντω. Α, Β, Γ
•Καθυστερών μη-φλογών
•τερμίτης
• Τρωκτικό
• Χαμηλός καπνός μηδενικά αλόγονο
|
|
