Μονωμένο XLPE καλώδιο 3×35.

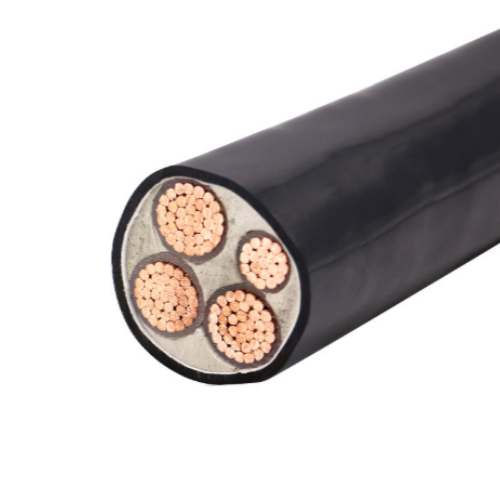

Μονωμένο XLPE καλώδιο τροφοδοσίας
XLPE μόνωσε τα καλώδια (επίσης αποκαλούμενα XLPE μόνωσε τα καλώδια) έχει ανοπτημένο το συνηθισμένο κύκλο στρίβω-ζευγαριού και κύκλος γύρω από τους αγωγούς χαλκού που πωλούνται στους κύκλους, με τη μόνωση XLPE και τη θήκη PVC, παρέχουμε μια μεγάλη έκταση της χαμηλής τάσης από έναν πυρήνα πέντε στο καλώδιο πυρήνων 0.6/1kv. Μονωμένα τα XLPE καλώδια/τα καλώδια χρησιμοποιούνται ευρέως στα ηλεκτρικά συστήματα δικτύων, τη διανομή δύναμης και τη μετάδοση. Μπορούμε να κατασκευάσουμε μονωμένα τα XLPE καλώδια τροφοδοσίας σύμφωνα με το IEC 60502, τις BS 7889 και AS/NZS 5000.
Φυσικά και ηλεκτρικά χαρακτηριστικά
No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
Ονομαστικός | |||||||
Φάση | Ουδέτερος | αξία | |||||
χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Εφαρμογή
Μονωμένα τα XLPE καλώδια μπορούν να χρησιμοποιηθούν σχεδόν σε όλες τις εγκαταστάσεις: έδαφος, δίσκος καλωδίων, εσωτερικός, σταθμός παραγωγής ηλεκτρικού ρεύματος, εργοστάσιο, σταθμός ανταλλαγής. Λόγω των καλύτερων θερμικών ιδιοτήτων τους, συστήνονται ειδικά για τις ακόλουθες περιπτώσεις:
- Υψηλή περιβαλλοντική θερμοκρασία
- Το καλώδιο εκτίθεται στο φως του ήλιου
- Το καλώδιο τοποθετείται στο σωλήνα του τσιμεντένιου ογκόλιθου
- Τα καλώδια ομαδοποιούνται
- Το υψηλό φορτίο έκτακτης ανάγκης είναι σημαντικό
- Υψηλό ρεύμα βραχυκυκλώματος ανάγκης
- Το υψηλό στρώμα προστατευτικών καλυμμάτων πρέπει να διαβιβάσει το υψηλό ρεύμα διαρροής
Ειδικές λειτουργίες κατόπιν αιτήσεως:
•Αντίσταση πετρελαίου
• UV αντίσταση
• Φλόγα - γάτα καθυστερούντω. Α, Β, Γ
•Καθυστερών μη-φλογών
•τερμίτης
• Τρωκτικό
• Χαμηλός καπνός μηδενικά αλόγονο
