1~35KV υπόγεια θωρακισμένη μέση τάση καλωδίου τροφοδοσίας
XLPE μόνωσε το καλώδιο:
1-35Kv το καλώδιο τροφοδοσίας είναι ένα είδος μονωμένου XLPE καλωδίου, κατάλληλο για τη μέση τάση στην υψηλή τάση αποτελείται από το συμπαγές προσαραγμένο καλώδιο αργιλίου ή το προσαραγμένο καλώδιο χαλκού ως γυμνός αγωγός, με τη μόνωση XLPE και την κάλυψη στρώματος προστατευτικών καλυμμάτων μετάλλων, θηκών PVC ή θηκών PE για να αποτρέψει τη διάβρωση.
Φυσικά και ηλεκτρικά χαρακτηριστικά
No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
Ονομαστικός | |||||||
Φάση | Ουδέτερος | αξία | |||||
χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |

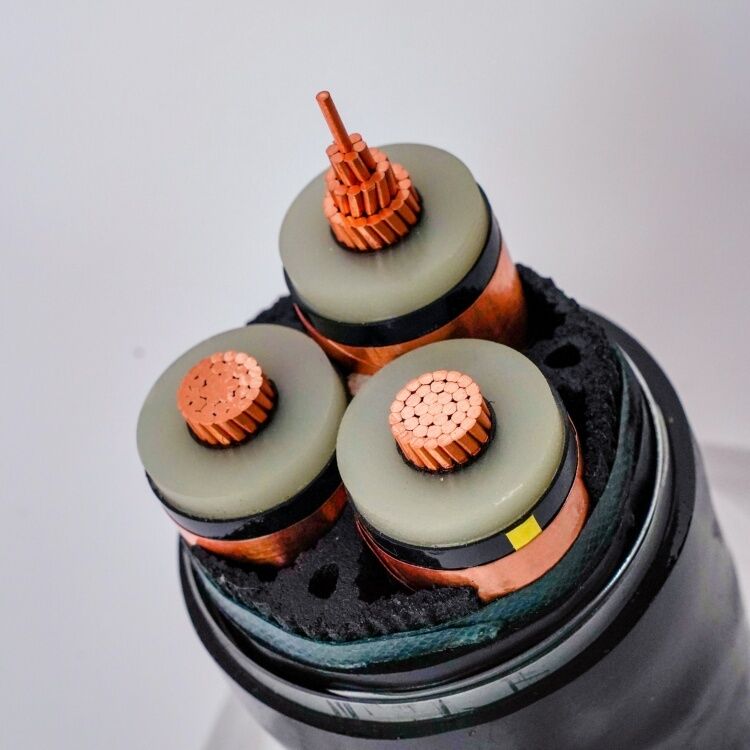

Δομή καλωδίου τροφοδοσίας 1KV 33KV XLPE
Αγωγός: Κοινός που ανοπτείται προσαραγμένος συμπιεσμένος γύρω από το χαλκό ή το αργίλιο γύρω από τον αγωγό σύμφωνα με το επίπεδο 2 IEC60228
Προστατευτικό κάλυμμα αγωγών: εξωθημένη ημιαγωγική ένωση
Μόνωση: XLPE (διασυνδεμένο πολυαιθυλένιο) εκτίμησε τη θερμοκρασία είναι 90°C
Προστατευτικό κάλυμμα μόνωσης: εξωθημένη ημιαγωγική ένωση
Πλέγμα καλωδίων: Ομόκεντρα στρώματα της ταινίας χαλκού ή του καλωδίου χαλκού
Το χρώμα του λογότυπου καλωδίων πυρήνων: η κόκκινη, κίτρινη, και μπλε ταινία πρέπει να κολληθεί μεταξύ του στρώματος προστατευτικών καλυμμάτων μόνωσης και του στρώματος προστατευτικών καλυμμάτων μετάλλων (τα ανωτέρω λογότυπα μπορούν να αλλάξουν όπως απαιτούνται)
Συνέλευση: Συσσωρεύστε τα τρία προστατευμένα καλώδια πυρήνων μαζί εάν είναι απαραίτητο, γεμίστε με τα non-hygroscopic υλικά συμβατά με τη μόνωση των υλικών, και καλύψτε με ένα στρώμα της θήκης PVC
Εσωτερική θήκη: PVC ST2 ή στρώμα εξώθησης PE, χαμηλοί καπνός και αλόγονο ελεύθεροι
Θωράκιση: καλώδιο τροφοδοσίας τρεις-πυρήνων με τα διπλά καλώδια της γαλβανισμένης ταινίας χάλυβα ή το γαλβανισμένο χαλύβδινο σύρμα, διπλά καλώδια του ενιαίου καλωδίου τροφοδοσίας με το φύλλο αλουμινίου αργιλίου ή το καλώδιο αργιλίου
Εξωτερική θήκη: Τύπος ST2 PVC, σύμφωνα με το IEC 60502 ή το PE, LSZH
Το καλώδιο τροφοδοσίας XLPE (διασυνδεμένο πολυαιθυλένιο) έχει τις άριστες ηλεκτρικές και σωματικές ιδιότητες και είναι το καλύτερο καλώδιο για τις γραμμές μετάδοσης και διανομής. Τα πλεονεκτήματα αυτών των καλωδίων είναι απλοί δομή και ελαφριά εκτός από την άριστη ηλεκτρική, θερμική, μηχανική και χημική αντίσταση, έχουν επίσης την ευκολία της εφαρμογής. Μπορεί επίσης να τοποθετηθεί κατά μήκος της διαδρομής χωρίς περιορισμό από τη διαφορά επιπέδων.
Χρησιμοποιημένος στη μετάδοση δύναμης και τα συστήματα διανομής 35kV και κατωτέρω. Μπορεί εντελώς να αντικαταστήσει τα oil-impregnated χαρτί-μονωμένα καλώδια τροφοδοσίας, και μπορεί επίσης μερικώς να αντικαταστήσει τα πολυβινυλικά χλωρίδιο-μονωμένα καλώδια τροφοδοσίας. Χρησιμοποιείται ευρέως στη δύναμη, την κατασκευή, τη μεταλλεία, τη μεταλλουργία, το πετροχημικό, και τους τομείς επικοινωνιών.
