Τόπος καταγωγής Κίνα
Μάρκα QINGDAO YICABLE CABLE
Πιστοποίηση ASTM A475, BS 183:1972
Λεπτομέρειες προϊόντος
Αγωγός:
Σύρμα από γαλβανισμένο χάλυβα
Εφαρμογή:
σύστημα μετάδοσης δύναμης
Μόνωση:
ΟΧΙ
Θήκη:
ΟΧΙ
Διάμετρος:
5.5mm~37.5mm
Αριθμός καλωδίων:
3 τετραγωνικά mm~37 τετραγωνικά mm
Επισημαίνω:

all aluminium alloy conductor

,

acsr conductor

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
0.5KM
Τιμή
0.10-10.99USD/m
Συσκευασία λεπτομέρειες
Ξύλινο τύμπανο ή τύμπανο χάλυβα
Χρόνος παράδοσης
10Days ή περισσότεροι
Όροι πληρωμής
L/C,D/A,D/P,T/T,Western Union,
Δυνατότητα προσφοράς
1000KM ΤΟ ΜΗΝΑ
Περιγραφή προϊόντος

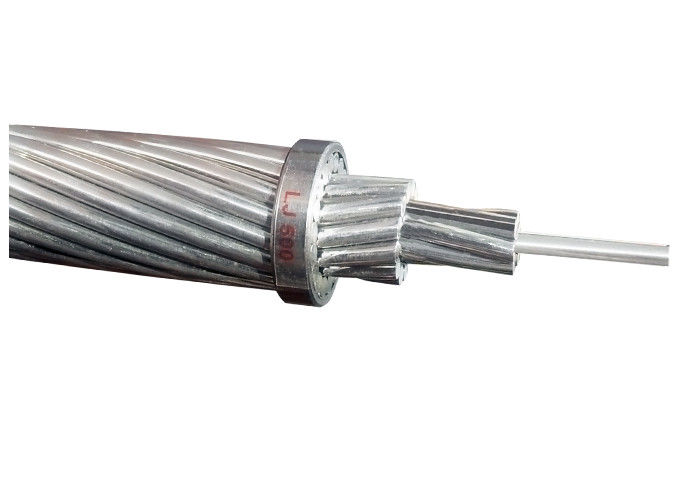

Ατσάλινο σύρμα GSW γυμνό αγωγό για σύστημα μεταφοράς ενέργειας



Προδιαγραφές


Το προϊόν καλωδιωμένου χάλυβα (GSW) χρησιμοποιείται για το καλώδιο του αγωγού ACSR (Aluminum Conductor Steel Reinforced).το GSW που παράγεται από την Shenghua έχει εξαιρετικές μηχανικές ιδιότητες, καλύτερη ποιότητα της επικάλυψης και καλή κατάσταση της επιφάνειας.





 Διάμετρος ((mm)

Δυνατότητα τέντωσης (Mpa)

Βάρος του ψευδαργύρου (g/m)2)

1.24~2.25

1340~1620

185 έως 215

2.25~3.00

1310~1590

230


3.00~3.50

1290~1550

245


3.50~4.25

1290~1520

260


4.25~4.75

1290~1520

275


4.75 ~ 5.50

1290~1520

290








Επίπεδο έντασης Διάμετρος σύρματος Ελάχιστη ελαστικότητα Ελάχιστο στρες με 1% Μίν. Παράταση Ελάχιστος αριθμός 360° Διάμετρος δοκιμής


Δύναμη Επέκταση Ποσοστό όταν L=250 στροφές
Κεραυνός

χμ
MPA MPA %


πολλαπλές

> 1,24 ~ 2.25 1340 1170 3.0
16
1

> 2,25 ~ 2.75 1310 1140 3.0
16
1

> 2,75 ~ 3.00 1310 1140 3.5
16
1
Γενικά >3.00 ~ 3.50 1290 1100 3.5
14
1

> 3,50 ~ 4.25 1290 1100 4.0
12
1

> 4,25 έως 4.75 1290 1100 4.0
12
1

> 4,75 έως 5.50 1290 1100 4.0
12
1

> 1,24 ~ 2.25 1450 1310 2.5
16
3

> 2,25 ~ 2.75 1410 1280 2.5
16
3

> 2,75 ~ 3.00 1410 1280 3.0
16
4
Υψηλή >3.00 ~ 3.50 1410 1240 3.0
14
4

> 3,50 ~ 4.25 1380 1170 3.0
12
4

> 4,25 έως 4.75 1380 1170 3.0
12
4

> 4,75 έως 5.50 1380 1170 3.0
12
4

> 1,24 ~ 2.25 1620 1450 2.0
14
4

> 2,25 ~ 2.75 1590 1410 2.0
14
4

> 2,75 ~ 3.00 1590 1410 2.5
12




5
Πολύ υψηλά >3.00 ~ 3.50 1550 1380 2.5
12
5

> 3,50 ~ 4.25 1520 1340 2.5
10
5

> 4,25 έως 4.75 1520 1340 2.5
10
5

> 4,75 έως 5.50 1520 1270 2.5
10
5








ΑΣTM A475
Αριθμός καλωδίων Σχεδόν, Στραντ Ντάια. Διοδηγία (S) Υψηλή Υψηλό Περίπου.
- Η Ντία.

Μάρτιν Γκρέιντ Αξία αντοχής Αξία αντοχής

Δοκίμημα χμ kN kN kN kg/km
3/2.64 7/32 5.56 10.409 15.569 21.796 131
Τρία τρίτα.05 1/4 6.35 13.523 21.040 29.981 174
Τρία τρίτα.05 1/4 6.35 - - - 174
Τρία τρίτα.30 9/32 7.14 15.035 23.398 33.362 204
Τρία τρίτα.68 5/16 7.94 18.193 28.246 40.479 256
Τρία τέταρτα.19 3/8 9.52 24.732 37.187 52.489 328
7/1.04 1/8 3.18 4.048 5.916 8.140 49
7/1.32 5/32 3.97 6.539 9.519 13.078 76
7/1.57 3/16 4.76 8.452 12.677 17.748 108
7/1.65 3/16 4.76 - - - 118
7/1.83 7/32 5.56 11.387 17.126 24.020 145
7/2.03 1/4 6.35 14.012 21.129 29.581 181
7/2.36 9/32 7.14 18.905 28.469 39.812 243
7/2.64 5/16 7.94 23.798 35.586 49.820 305
7/2.77 5/16 7.94 - - - 335
7/3.05 3/8 9.52 30.915 48.040 68.503 407
7/3.68 7/16 11.11 41.591 64.499 92.523 594
7/4.19 1/2 12.70 53.823 83.627 119.657 768
7/4.78 9/16 14.29 69.837 108.981 155.688 991
7/5.26 5/8 15.88 84.961 131.667 188.605 1211
19/2.54 1/2 12.70 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15.88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.40 209.066 325.610 464.839 2384
37/3.63 1 25.40 205.508 319.827 456.832 3061
37/4.09 11/8 28.58 262.000 407.457 581.827 4006
37/4.55 11/4 31.75 324.720 505.318 721.502 4833










Πιστοποίηση


All Aluminium Alloy Bare Conductors (AAAC) Concentric Lay Stranded
