Qingdao Yilan Cable Co., Ltd.
Ηλεκτρονικό sales6@holdonecable.com Τηλεφώνημα 86--13061211625
Σπίτι > Προϊόντα > Γυμνός αγωγός >

Τόπος καταγωγής Κίνα
Μάρκα QINGDAO YICABLE CABLE
Πιστοποίηση ASTM A475, BS 183:1972
Λεπτομέρειες προϊόντος
Αγωγός:
Σύρμα από γαλβανισμένο χάλυβα
Όνομα ΚΩΔΙΚΑ:
GSW
Διάμετρος ενός καλωδίου:
1,24-2,50
Αντοχή σε εφελκυσμό:
1290mpa~1620mpa
Βάρος ψευδάργυρου:
195 g/m²~290 g/m²
Εφαρμογή:
Πυρήνας ACSR
Επισημαίνω:

Χάλυβα από χαλύβδινο σύρμα

,

ACSR Rail Conductor ASTM A475

,

Bare Conductor with ASTM Certification

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
0.5KM
Τιμή
0.10-20.99USD/m
Συσκευασία λεπτομέρειες
Ξύλινο τύμπανο ή τύμπανο χάλυβα
Χρόνος παράδοσης
5 ημέρες ή περισσότεροι
Όροι πληρωμής
L/C,D/A,D/P,T/T,Western Union,
Περιγραφή προϊόντος

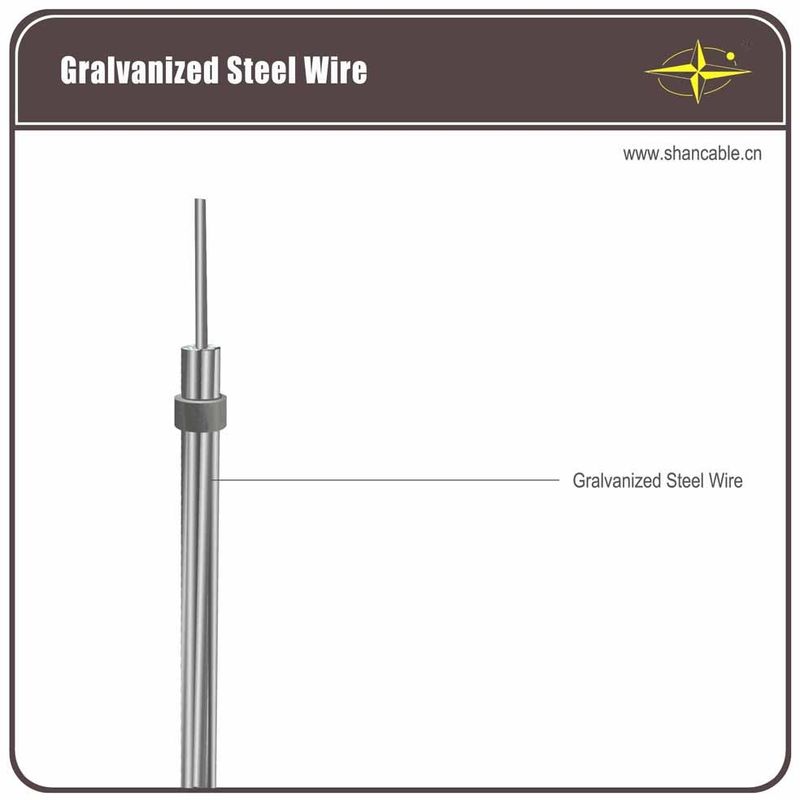

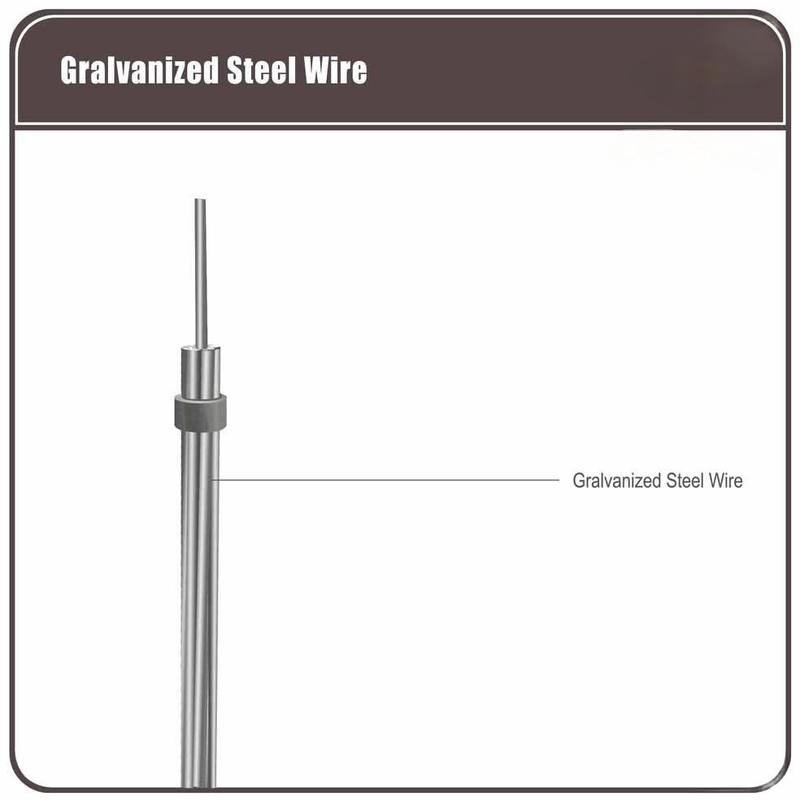

Σύρμα από γαλβανισμένο χάλυβα, Αγωγοί σιδηροδρομικής γραμμής ACSR, Πιστοποίηση ASTM A475



Το προϊόν σύρμα από γαλβανισμένο χάλυβα (GSW) χρησιμοποιείται για τον πυρήνα του αγωγού ACSR (Αγωγός αλουμινίου με ενίσχυση χάλυβα). Ως η κορυφαία επιχείρηση σε αυτόν τον κλάδο, το GSW που κατασκευάζεται από την Shenghua έχει εξαιρετική μηχανική ιδιότητα, την καλύτερη ποιότητα επικάλυψης και ωραία κατάσταση επιφάνειας.



 Διάμετρος(mm)

Αντοχή σε εφελκυσμό(Mpa)

Βάρος ψευδαργύρου(g/m2)

1.24~2.25

1340~1620

185~215

2.25~3.00

1310~1590

230

3.00~3.50

1290~1550

245

3.50~4.25

1290~1520

260

4.25~4.75

1290~1520

275

4.75~5.50

1290~1520

290







Επίπεδο Αντοχής Διάμετρος σύρματος Ελάχιστη Αντοχή Ελάχιστη Τάση με 1% Ελάχιστη Επιμήκυνση Ελάχιστος Αριθμός 360° Διάμετρος Δοκιμής


σε εφελκυσμό Επιμήκυνση Ποσοστό όταν L=250 στροφές Μαντρέλι

mm
mpa mpa %

πολλαπλάσιο

>1.24~2.25 1340 1170 3.0
16 1

>2.25~2.75 1310 1140 3.0
16 1

>2.75~3.00 1310 1140 3.5
16 1
Γενικό >3.00~3.50 1290 1100 3.5
14 1

>3.50~4.25 1290 1100 4.0
12 1

>4.25~4.75 1290 1100 4.0
12 1

>4.75~5.50 1290 1100 4.0
12 1

>1.24~2.25 1450 1310 2.5
16 3

>2.25~2.75 1410 1280 2.5
16 3

>2.75~3.00 1410 1280 3.0
16 4
Υψηλό >3.00~3.50 1410 1240 3.0
14 4

>3.50~4.25 1380 1170 3.0
12 4

>4.25~4.75 1380 1170 3.0
12 4

>4.75~5.50 1380 1170 3.0
12 4

>1.24~2.25 1620 1450 2.0
14 4

>2.25~2.75 1590 1410 2.0
14 4

>2.75~3.00 1590 1410 2.5
12 5
Πολύ Υψηλό >3.00~3.50 1550 1380 2.5
12 5

>3.50~4.25 1520 1340 2.5
10 5

>4.25~4.75 1520 1340 2.5
10 5

>4.75~5.50 1520 1270 2.5
10 5










ASTM A475


Αριθμός συρμάτων Περίπου. Διάμετρος πλέγματος Siemens Υψηλό Εξαιρετικά Υψηλό Περίπου. Βάρος



/Διάμετρος

Βαθμός Martin Βαθμός Αντοχής Βαθμός Αντοχής





Ίντσα mm kN kN kN kg/km

3/2.64 7/32 5.56 10.409 15.569 21.796 131

3/3.05 1/4 6.35 13.523 21.040 29.981 174


3/3.05 1/4 6.35 - - - 174

3/3.30 9/32 7.14 15.035 23.398 33.362 204


3/3.68 5/16 7.94 18.193 28.246 40.479 256


3/4.19 3/8 9.52 24.732 37.187 52.489 328

7/1.04 1/8 3.18 4.048 5.916 8.140 49

7/1.32 5/32 3.97 6.539 9.519 13.078 76


7/1.57 3/16 4.76 8.452 12.677 17.748 108

7/1.65 3/16 4.76 - - - 118


7/1.83 7/32 5.56 11.387 17.126 24.020 145

7/2.03 1/4 6.35 14.012 21.129 29.581 181


7/2.36 9/32 7.14 18.905 28.469 39.812 243

7/2.64 5/16 7.94 23.798 35.586 49.820 305


7/2.77 5/16 7.94 - - - 335

7/3.05 3/8 9.52 30.915 48.040 68.503 407


7/3.68 7/16 11.11 41.591 64.499 92.523 594

7/4.19 1/2 12.70 53.823 83.627 119.657 768


7/4.78 9/16 14.29 69.837 108.981 155.688 991

7/5.26 5/8 15.88 84.961 131.667 188.605 1211


19/2.54 1/2 12.70 56.492 84.961 118.768 751

19/2.87 9/16 12.49 71.616 107.202 149.905 948


19/3.18 5/8 15.88 80.513 124.995 178.819 1184

19/3.81 3/4 19.05 116.543 181.487 259.331 1719


19/4.50 7/8 22.22 159.691 248.211 354.523 2352

19/5.08 1 25.40 209.066 325.610 464.839 2384


37/3.63 1 25.40 205.508 319.827 456.832 3061

37/4.09 11/8 28.58 262.000 407.457 581.827 4006


37/4.55 11/4 31.75 324.720 505.318 721.502 4833











BS 183:1972
Αριθμός Περίπου.

Ελάχιστο Φορτίο Θραύσης Πλέγματος


Περίπου. Βάρος
Σύρματα/Διάμετρος Διάμετρος Πλέγματος Βαθμός 350 Βαθμός 480 Βαθμός 700 Βαθμός 850 Βαθμός 1000 Βαθμός 1150 Βαθμός 1300


mm kN kN kN kN kN kN kN
kg/km
3/1.80 3.9 2.65 3.66 - - - - - 60
3/2.65 5.7 5.80 7.95 - - - - - 130
3/3.25 7.0 8.70 11.95 - - - - - 195
3/4.00 8.6 13.20 18.10 - - - - - 295
4/1.80 4.4 3.55 4.90 - - - - - 80
4/2.65 6.4 7.70 10.60 - - - - - 172
4/3.25 7.9 11.60 15.90 - - - - - 260
4/4.00 9.7 17.60 24.10 35.20 - - - - 390
5/1.50 4.1 3.10 4.24 6.18 - - - - 69
5/1.80 4.9 4.45 6.10 8.90 - - - - 95
5/2.65 7.2 9.65 13.25 19.30 - - - - 220
5/3.25 8.8 14.50 19.90 29.00 - - - - 320
5/4.00 10.8 22.00 30.15 43.95 - - - - 490
7/0.56 1.7 0.60 0.83 1.20 - 1.70 1.98 2.24 14
7/0.71 2.1 0.97 1.33 1.94 - 2.75 3.19 3.60 28
7/0.85 2.6 1.39 1.90 2.80 - 3.95 4.57 5.15 31
7/0.90 2.7 1.55 2.14 3.1 - 4.45 5.12 5.80 35
7/1.00 3.0 1.92 2.64 3.85 - 5.50 6.32 7.15 43
7/1.25 3.8 3.01 4.10 6.00 - 8.55 9.88 11.15 67
7/1.40 4.2 3.75 5.17 7.54 9.16 10.75 12.35 14.00 84
7/RS* 4.3 3.85 5.28 7.70 9.35 11.00 12.65 14.30 86
7/1.60 4.8 4.90 6.75 9.85 11.95 14.10 16.20 18.30 110
7/1.80 5.4 6.23 8.55 12.45 - 17.80 20.50 23.20 140
7/2.00 6.0 7.70 10.55 15.40 - 22.00 25.30 28.60 170
7/2.36 7.1 10.70 14.70 21.40 - 30.60 35.20 39.80 240
7/2.65 8.0 13.50 18.50 27.00 - 38.60 44.40 50.20 300
7/3.00 9.0 17.30 23.75 34.65 - 49.50 56.90 64.30 392
7/3.15 9.5 19.10 26.20 38.20 - 54.55 62.75 70.90 430
7/3.25 9.8 20.30 27.85 40.65 - 58.05 66.80 75.50 460
7/3.65 11.0 25.60 35.15 51.25 - 73.25 84.20 95.20 570
7/4.00 12.0 30.90 42.20 61.60 - 88.00 101.0 114.00 690
7/4.25 12.8 34.75 47.65 69.50 - 99.30 114.0 129.00 780
7/4.75 14.0 43.40 59.45 86.80 - 124.0 142.7 161.3 970
19/1.00 5.0 5.22 7.16 10.45 - 14.92 17.16 19.40 120
19/1.25 63 8.16 11.19 16.32 - 23.32 26.81 30.31 180
19/1.40 7.0 10.24 14.04 20.47 - 29.25 33.64 38.02 230
19/1.60 8.0 13.37 18.35 26.75 - 38.20 43.93 49.66 300
19/2.00 10.0 20.90 28.65 41.78 50.74 59.69 68.64 77.60 470
19/2.50 12.5 32.65 44.80 65.29 79.28 93.27 107.3 121.3 730
19/3.00 15.0 47.00 64.50 94.00 114.1 134.3 154.5 174.6 1050
19/3.55 17.8 65.80 90.27 131.6 159.9 188.0 216.3 244.5 1470
19/4.00 20.0 83.55 114.6 167.1 203.0 238.7 274.6 310.4 1870
19/4.75 23.8 117.85 161.6 235.7 286.0 336.7 387.2 437.7 2630
