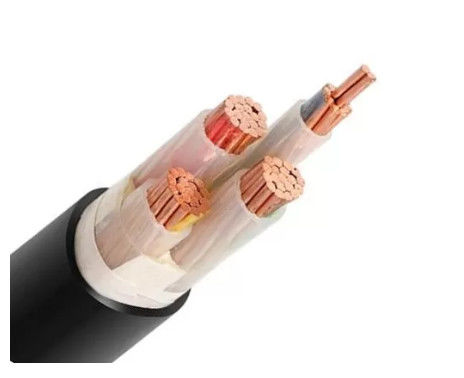

0.6/1 KV 3+1/2 μονωμένο XLPE καλώδιο πυρήνων για το ενεργειακό εφοδιασμό, υπόγεια
Μονωμένες XLPE ΕΦΑΡΜΟΓΈΣ καλωδίων:
Τα καλώδια τροφοδοσίας για το ενεργειακό εφοδιασμό εγκαθίστανται σε υπαίθριο, σε υπόγεια, στο εσωτερικό, στους αγωγούς καλωδίων, τους σταθμούς παραγωγής ηλεκτρικού ρεύματος, τις residental συνδέσεις και το φωτισμό οδών καθώς επίσης και στα δίκτυα συνδρομητών, όπου οι μηχανικές ζημίες δεν πρόκειται να αναμένονται.
Μονωμένη XLPE ΚΑΤΑΣΚΕΥΉ καλωδίων:
1. ΑΓΩΓΟΣ
– Γυμνός αγωγός χαλκού, κατηγορία 2 στο IEC 60228
2. ΜΟΝΩΣΗ
– Ένωση XLPE
3. ΥΛΙΚΟ ΠΛΗΡΏΣΕΩΣ
– Υλικό πληρώσεως PP
4. ΤΥΛΙΓΟΝΤΑΣ ΤΑΙΝΙΑ
Σε περίπτωση θωρακισμένων καλωδίων:
5. ΕΣΩΤΕΡΙΚΗ ΘΗΚΗ
– Ένωση PVC
6. ΤΕΘΩΡΑΚΙΣΜΕΝΟ
– Γαλβανισμένη διπλή ταινία χάλυβα.
7. ΕΞΩΤΕΡΙΚΗ ΘΗΚΗ:
– Ένωση PVC
Χρώμα θηκών:
– Ο Μαύρος
*Note: όταν απαιτείται για μια ιδιαίτερη εφαρμογή, άλλα χρώματα είναι διαθέσιμα.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΧΡΗΣΗΣ
Επιτρεπτή λειτουργούσα θερμοκρασία στον αγωγό | +90°C |
θερμοκρασία βραχυκυκλώματος (μέγιστο 5 s διάρκειας) | 250 °C |
Ελάχιστη θερμοκρασία εγκαταστάσεων | μην πρέπει να είστε χαμηλότερος από 0°C |
Μέγιστη επιτρεπτή εκτατή πίεση αγωγών | 50 N/mm ² |
Ελάχιστη κάμπτοντας ακτίνα | καλώδιο Ø 15 Χ |
ΦΥΣΙΚΑ ΚΑΙ ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
No.cores Χ διαγώνιος-SEC. |
Μόνωση πάχος |
Θήκη πάχος Ονομαστικός αξία |
Εξωτερικό Ø περ. |
βάρος περ. |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
Φάση | Ουδέτερος | ||||||
χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |
3×50+1×25 | 1.0 | 0,9 | 1.8 | 27.7 | 1951 | 173 | 198 |
3×70+1×35 | 1.1 | 0,9 | 1.9 | 31.9 | 2662 | 222 | 246 |
3×95+1×50 | 1.1 | 1.0 | 2.1 | 36.2 | 3578 | 271 | 293 |
3×120+1×70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
3×150+1×70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
3×185+1×95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
3×240+1×120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
3×300+1×150 | 1.8 | 1.4 | 2.9 | 62.9 | 11052 | 599 | 560 |
