IEC 60502 διαγώνιο συνδεμένο καλώδιο πολυαιθυλενίου, καλώδιο PVC Unarmoured XLPE
ΕΦΑΡΜΟΓΕΣ:
Τα καλώδια τροφοδοσίας για το ενεργειακό εφοδιασμό εγκαθίστανται σε υπαίθριο, σε υπόγεια, στο εσωτερικό, στους αγωγούς καλωδίων, τους σταθμούς παραγωγής ηλεκτρικού ρεύματος, τις residental συνδέσεις και το φωτισμό οδών καθώς επίσης και στα δίκτυα συνδρομητών, όπου οι μηχανικές ζημίες δεν πρόκειται να αναμένονται.

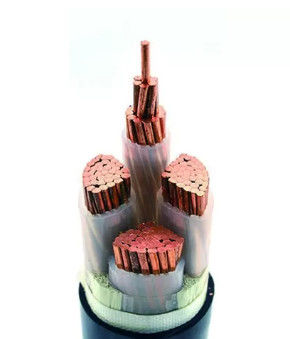

ΚΑΤΑΣΚΕΥΗ:
1. ΑΓΩΓΟΣ
– Γυμνός αγωγός χαλκού, κατηγορία 2 στο IEC 60228
2. ΜΟΝΩΣΗ
– Ένωση XLPE
3. ΥΛΙΚΟ ΠΛΗΡΏΣΕΩΣ
– Υλικό πληρώσεως PP
4. ΤΥΛΙΓΟΝΤΑΣ ΤΑΙΝΙΑ
Σε περίπτωση θωρακισμένων καλωδίων:
5. ΕΣΩΤΕΡΙΚΗ ΘΗΚΗ
– Ένωση PVC
6. ΤΕΘΩΡΑΚΙΣΜΕΝΟ
– Γαλβανισμένη διπλή ταινία χάλυβα.
7. ΕΞΩΤΕΡΙΚΗ ΘΗΚΗ:
– Ένωση PVC
Χρώμα θηκών:
– Ο Μαύρος
ΦΥΣΙΚΑ ΚΑΙ ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
|
No.cores Χ διαγώνιος-SEC. |
Μόνωση πάχος |
Ονομαστικός Θήκη πάχος |
Εξωτερικό Ø περ. |
βάρος περ. |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ |
Τρέχον θαμμένο εκτιμήσεις 20℃ |
|
|
Φάση |
Ουδέτερος |
||||||
|
χιλ. ² |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
κλ/χλμ |
Α |
Α |
|
3×4+1×2.5 |
0,7 |
0,7 |
1.8 |
12.7 |
277 |
37 |
47 |
|
3×6+1×4.0 |
0,7 |
0,7 |
1.8 |
13.9 |
363 |
47 |
60 |
|
3×10+1×6.0 |
0,7 |
0,7 |
1.8 |
16.1 |
527 |
64 |
81 |
|
3×16+1×10 |
0,7 |
0,7 |
1.8 |
18.6 |
766 |
85 |
106 |
|
3×25+1×16 |
0,9 |
0,7 |
1.8 |
22.2 |
1140 |
113 |
137 |
|
3×35+1×16 |
0,9 |
0,7 |
1.8 |
24.6 |
1475 |
139 |
164 |
|
3×50+1×25 |
1.0 |
0,9 |
1.8 |
27.7 |
1951 |
173 |
198 |
|
3×70+1×35 |
1.1 |
0,9 |
1.9 |
31.9 |
2662 |
222 |
246 |
|
3×95+1×50 |
1.1 |
1.0 |
2.1 |
36.2 |
3578 |
271 |
293 |
|
3×120+1×70 |
1.2 |
1.1 |
2.2 |
39.9 |
4567 |
318 |
334 |
|
3×150+1×70 |
1.4 |
1.1 |
2.3 |
45.0 |
5514 |
370 |
375 |
|
3×185+1×95 |
1.6 |
1.1 |
2.5 |
49.4 |
6850 |
427 |
422 |
|
3×240+1×120 |
1.7 |
1.2 |
2.7 |
54.9 |
8741 |
507 |
492 |
|
3×300+1×150 |
1.8 |
1.4 |
2.9 |
62.9 |
11052 |
599 |
560 |
