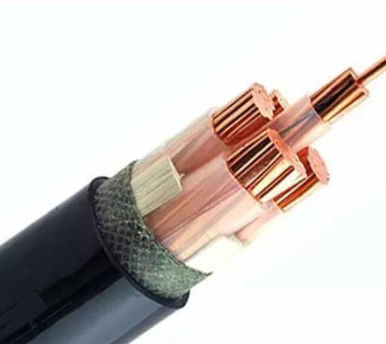

Τυλιγμένο PVC μονωμένο XLPE καλώδιο με τη γυμνή κατηγορία 2 χαλκού αγωγός
ΠΡΟΤΥΠΑ
Διεθνής: IEC 60502-1
Εθνικός: ΜΒ Τ 12706.1-2008
ΚΑΤΑΣΚΕΥΗ:
1. ΑΓΩΓΟΣ
– Γυμνός αγωγός χαλκού, κατηγορία 2 στο IEC 60228
2. ΜΟΝΩΣΗ
– Ένωση XLPE
3. ΥΛΙΚΟ ΠΛΗΡΏΣΕΩΣ
– Υλικό πληρώσεως PP
4.Wrapping ταινία
Σε περίπτωση θωρακισμένου καλωδίου:
5. ΕΣΩΤΕΡΙΚΗ ΘΗΚΗ
– Ένωση PVC
6. ΤΕΘΩΡΑΚΙΣΜΕΝΟ
– Γαλβανισμένη διπλή ταινία χάλυβα.
7. ΕΞΩΤΕΡΙΚΗ ΘΗΚΗ:
– Ένωση PVC
Χρώμα θηκών:
– Ο Μαύρος
ΕΦΑΡΜΟΓΕΣ:
Τα καλώδια τροφοδοσίας για το ενεργειακό εφοδιασμό εγκαθίστανται σε υπαίθριο, σε υπόγεια, στο εσωτερικό, στους αγωγούς καλωδίων, τους σταθμούς παραγωγής ηλεκτρικού ρεύματος, τις residental συνδέσεις και το φωτισμό οδών καθώς επίσης και στα δίκτυα συνδρομητών, όπου οι μηχανικές ζημίες δεν πρόκειται να αναμένονται.
Παράμετροι
No.cores Χ διαγώνιος-SEC. |
Μόνωση πάχος |
Ονομαστικός Θήκη πάχος |
Εξωτερικό Ø περ. |
βάρος περ. |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
Φάση | Ουδέτερος | ||||||
χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
4×4+1×2.5 | 0,7 | 0,7 | 1.8 | 14.2 | 320 | 38 | 48 |
4×6+1×4.0 | 0,7 | 0,7 | 1.8 | 15.6 | 427 | 48 | 60 |
4×10+1×6.0 | 0,7 | 0,7 | 1.8 | 18.1 | 636 | 66 | 81 |
4×16+1×10 | 0,7 | 0,7 | 1.8 | 20.8 | 941 | 88 | 107 |
4×25+1×16 | 0,9 | 0,7 | 1.8 | 24.9 | 1441 | 118 | 137 |
4×35+1×16 | 0,9 | 0,7 | 1.8 | 27.1 | 1853 | 144 | 165 |
4×50+1×25 | 1.0 | 0,9 | 1.9 | 31.6 | 2616 | 177 | 196 |
4×70+1×35 | 1.1 | 0,9 | 2.1 | 36.5 | 3578 | 227 | 244 |
4×95+1×50 | 1.1 | 1.0 | 2.2 | 41.6 | 4843 | 277 | 288 |
4×120+1×70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
4×150+1×70 | 1.4 | 1.1 | 2.5 | 51.2 | 7421 | 375 | 369 |
4×185+1×95 | 1.6 | 1.1 | 2.7 | 56.8 | 9191 | 433 | 418 |
4×240+1×120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
4×300+1×150 | 1.8 | 1.4 | 3.1 | 70.0 | 14595 | 625 | 555 |
