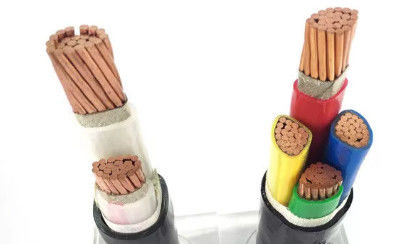

Μονωμένο XLPE καλώδιο IEC 60502-1 Unarmoured με το $cu - αγωγός ανθεκτικός

Μονωμένο XLPE καλώδιο IEC 60502-1 Unarmoured με το $cu - αγωγός ανθεκτικός

Εφαρμογές

Αυτά τα καλώδια χρησιμοποιούνται για τη παροχή ηλεκτρισμού στο σύστημα εγκαταστάσεων χαμηλής τάσης, είναι κατάλληλα για την εγκατάσταση μέσα στο εσωτερικό και υπαίθρια, στους αγωγούς καλωδίων, κάτω από το έδαφος, στους σταθμούς δύναμης και μετατροπής, τις τοπικές ενεργειακές διανομές, βιομηχανικές εγκαταστάσεις, όπου δεν υπάρχει κανένας κίνδυνος μηχανικής ζημίας.

Λεπτομέρειες

1. Αγωγοί

-

Οι αγωγοί θα είναι είτε της κατηγορίας 1 είτε της κατηγορίας 2 σαφούς είτε μέταλλο-ντυμένου ανοπτημένου χαλκού είτε σαφούς αλουμινίου είτε κράματος αλουμινίου, είτε της κατηγορίας 5 σαφούς είτε μέταλλο-ντυμένου χαλκού σύμφωνα με το IEC 60228.
2. Μόνωση

-

Το υλικό και το πάχος XLPE θα είναι σύμφωνα με το IEC 60502 ή τις BS 5467 που εκτιμώνται για 90°C τη συνεχή λειτουργία.
3. Συνέλευση/εσωτερική κάλυψη

-

Τα εσωτερικά καλύμματα μπορούν να εξωθηθούν ή να περιτυλιχτούν. Για τα καλώδια με τους κυκλικούς πυρήνες, εκτός από τα καλώδια με περισσότερους από πέντε πυρήνες, μια περιτυλιγμένη εσωτερική κάλυψη θα επιτραπεί μόνο εάν interstices μεταξύ των πυρήνων γεμίζουν ουσιαστικά. Ένας κατάλληλος σύνδεσμος επιτρέπεται πριν από την εφαρμογή μιας εξωθημένης εσωτερικής κάλυψης. Το υλικό είναι συμβατό με το μονώνοντας υλικό, τα υλικά που χρησιμοποιούνται για τα εσωτερικά καλύμματα και τα υλικά πληρώσεως θα είναι κατάλληλα για τη λειτουργούσα θερμοκρασία του καλωδίου και του συμβατού συστήματος με το μονώνοντας υλικό. Για τα ελεύθερα καλώδια αλόγονου, η εσωτερικά κάλυψη και τα υλικά πληρώσεως θα είναι επίσης ελεύθερη ένωση αλόγονου.
4. Τεθωρακισμένο

-

Το αργίλιο/ο γαλβανισμένοι χάλυβας/χαλύβδινα σύρματα που εφαρμόστηκαν helically πέρα από την εσωτερική κάλυψη σύμφωνα με το IEC 60502-1, ή το διπλοί αργίλιο/οι ταινίες και ο χαλκός χάλυβα/κονσερβοποίησαν το καλώδιο χαλκού μπορούν επίσης να κατασκευαστούν κατόπιν αιτήματος.
5. Εξωτερική θήκη

-

Η εξωτερική θήκη θα είναι εξωθημένου τύπου ST1/ST2 PVC σύμφωνα με το IEC 60502-1, τύπος ST3/ST7, αλόγονο πολυαιθυλενίου που ελεύθερο σύνθετο ST8, Polychloroprene, το πολυαιθυλένιο ή τα παρόμοια πολυμερή σώματα, τύπος SE1 είναι επίσης διαθέσιμα κατόπιν αιτήσεως.

Παράμετροι
