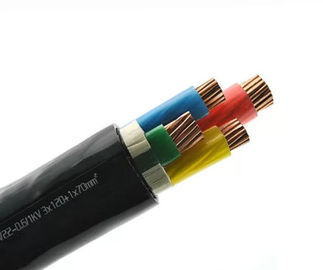

Στο εσωτερικό καλώδιο αγωγών χαλκού, υπόγειο καλώδιο 2*35 τετράγωνο χιλ. XLPE

Στο εσωτερικό καλώδιο αγωγών χαλκού, υπόγειο καλώδιο 2*35 τετράγωνο χιλ. XLPE

Εφαρμογή

Τα καλώδια τροφοδοσίας για το ενεργειακό εφοδιασμό εγκαθίστανται σε υπαίθριο, σε υπόγεια, στο εσωτερικό, στους αγωγούς καλωδίων, τους σταθμούς παραγωγής ηλεκτρικού ρεύματος, τις residental συνδέσεις και το φωτισμό οδών καθώς επίσης και στα δίκτυα συνδρομητών, όπου οι μηχανικές ζημίες δεν πρόκειται να αναμένονται.

Γρήγορες λεπτομέρειες

-

– Ονομαστική διατομή: 2X35 χιλ.2

– Γενική διάμετρος Ø περ.: 17.2mm

– Βάρος δικτύου περ.: 968 kg/km

– Συνεχές ρεύμα αγωγών ανθεκτικό σε 20°C: 0,52 Ω/km

Ηλεκτρικά χαρακτηριστικά

-

– Εκτιμημένη τάση Uo/U το (Um): 600/1000 Β

– Μέγιστος τρέχων αέρας 30°C εκτίμησης: 185 Α

– Μέγιστο τρέχον θαμμένο εκτίμηση 20°C: 231 Α

– Μέγιστη ΣΥΝΕΧΗΣ αντίσταση, αγωγός 20°C: 0.52Ω/χλμ

– Τάση δοκιμής: 4000 Β

Διαστατικά χαρακτηριστικά

-

– Ονομαστική διατομή: 35 χιλ.2

– Αριθ. των αγωγών: ενιαίος πυρήνας 2

– Πάχος μόνωσης: 0.9mm

– ονομαστική αξία πάχους θηκών: 1,8 χιλ.

– Ανώτατη γενική διάμετρος Ø: 17,2 χιλ.

– Κατά προσέγγιση βάρος: 968 kg/km

Χαρακτηριστικά χρήσης

-

– Μέγιστη λειτουργούσα θερμοκρασία: 90 °C

– Θερμοκρασία βραχυκυκλώματος: +250°C (μέγιστο 5 s διάρκειας βραχυκυκλώματος)

– κατά τη διάρκεια της εγκατάστασης μέχρι -5°C

– Σειρά θερμοκρασίας: - 20 + σε 90 °C

– Ελάχιστη κάμπτοντας ακτίνα: καλώδιο Ø 15 Χ

Πρότυπα

-

Διεθνής: IEC 60502-1
Εθνικός: ΜΒ Τ 12706.1-2008
