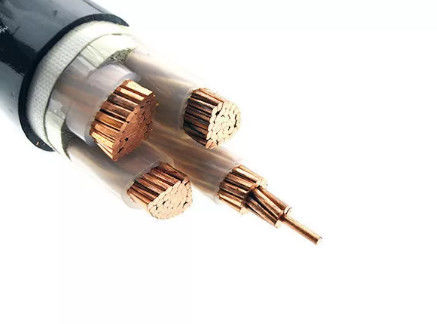

Μονωμένο XLPE καλώδιο ενεργειακού εφοδιασμού/ελαφρύ διαγώνιο συνδεμένο καλώδιο πολυαιθυλενίου

Μονωμένο XLPE καλώδιο ενεργειακού εφοδιασμού/ελαφρύ διαγώνιο συνδεμένο καλώδιο πολυαιθυλενίου

Εφαρμογή

Τα καλώδια τροφοδοσίας για το ενεργειακό εφοδιασμό εγκαθίστανται σε υπαίθριο, σε υπόγεια, στο εσωτερικό, στους αγωγούς καλωδίων, τους σταθμούς παραγωγής ηλεκτρικού ρεύματος, τις residental συνδέσεις και το φωτισμό οδών καθώς επίσης και στα δίκτυα συνδρομητών, όπου οι μηχανικές ζημίες δεν πρόκειται να αναμένονται.

Γρήγορες λεπτομέρειες

-

– Ονομαστική διατομή: 2X120 χιλ.2

– Γενική διάμετρος Ø περ.: 27,4 χιλ.

– Βάρος δικτύου περ.: 2617 kg/km

– Συνεχές ρεύμα αγωγών ανθεκτικό σε 20°C: 0,15 Ω/km

Ηλεκτρικά χαρακτηριστικά

-

– Εκτιμημένη τάση Uo/U το (Um): 600/1000 Β

– Μέγιστος τρέχων αέρας 30°C εκτίμησης: 431 Α

– Μέγιστο τρέχον θαμμένο εκτίμηση 20°C: 463 Α

– Μέγιστη ΣΥΝΕΧΗΣ αντίσταση, αγωγός 20°C: 0.15Ω/χλμ

– Τάση δοκιμής: 4000 Β

Διαστατικά χαρακτηριστικά

-

– Ονομαστική διατομή: 120 χιλ.2

– Αριθ. των αγωγών: ενιαίος πυρήνας 2

– Πάχος μόνωσης: 1.2mm

– ονομαστική αξία πάχους θηκών: 2,1 χιλ.

– Ανώτατη γενική διάμετρος Ø: 27,4 χιλ.

– Κατά προσέγγιση βάρος: 2617 kg/km

Χαρακτηριστικά χρήσης

-

– Μέγιστη λειτουργούσα θερμοκρασία: 90 °C

– Θερμοκρασία βραχυκυκλώματος: +250°C (μέγιστο 5 s διάρκειας βραχυκυκλώματος)

– κατά τη διάρκεια της εγκατάστασης μέχρι -5°C

– Σειρά θερμοκρασίας: - 20 + σε 90 °C

– Ελάχιστη κάμπτοντας ακτίνα: καλώδιο Ø 15 Χ

Πρότυπα

-

Διεθνής: IEC 60502-1
Εθνικός: ΜΒ Τ 12706.1-2008

Χαρακτηριστικά κατασκευής

-
1. Αγωγός
– Γυμνός αγωγός χαλκού, κατηγορία 2 στο IEC 60228

– Για τα μικρότερα μεγέθη, ένας στερεός στρογγυλός αγωγός, κατηγορία 1
2. Μόνωση: Ένωση XLPE

3. Υλικό πληρώσεως: Υλικό πληρώσεως PP
4. Εξωτερική θήκη: Ένωση PVC
5. Χρώμα θηκών: Μαύρος
