| MOQ: | Διαπραγματεύσιμο |
| τιμή: | negotiable |
| standard packaging: | Σίδηρος-ξύλινο τύμπανο ή ολόκληρο ξύλινο τύμπανο |
| Delivery period: | 8-15 ημέρες |
| payment method: | L / C, T / T |
| Supply Capacity: | 100KM ΤΟ ΜΗΝΑ |

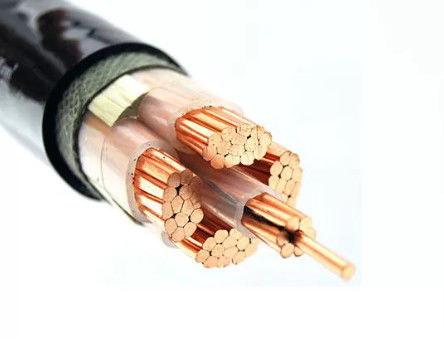

Μονωμένο XLPE καλώδιο υψηλής τάσης για τους σταθμούς παραγωγής ηλεκτρικού ρεύματος, συνδέσεις Residental
Γρήγορες λεπτομέρειες
-
– Ονομαστική διατομή: 2X70 χιλ.2
– Γενική διάμετρος Ø περ.: 22.0mm
– Βάρος δικτύου περ.: 1591 kg/km
– Συνεχές ρεύμα αγωγών ανθεκτικό σε 20°C: 0,27 Ω/km
Ηλεκτρικά χαρακτηριστικά
-
– Εκτιμημένη τάση Uo/U το (Um): 600/1000 Β
– Μέγιστος τρέχων αέρας 30°C εκτίμησης: 287 Α
– Μέγιστο τρέχον θαμμένο εκτίμηση 20°C: 337 Α
– Μέγιστη ΣΥΝΕΧΗΣ αντίσταση, αγωγός 20°C: 0.27Ω/χλμ
– Τάση δοκιμής: 4000 Β
Διαστατικά χαρακτηριστικά
-
– Ονομαστική διατομή: 70 χιλ.2
– Αριθ. των αγωγών: ενιαίος πυρήνας 2
– Πάχος μόνωσης: 1.1mm
– ονομαστική αξία πάχους θηκών: 1,9 χιλ.
– Ανώτατη γενική διάμετρος Ø: 22,0 χιλ.
– Κατά προσέγγιση βάρος: 1591 kg/km
Χαρακτηριστικά χρήσης
-
– Μέγιστη λειτουργούσα θερμοκρασία: 90 °C
– Θερμοκρασία βραχυκυκλώματος: +250°C (μέγιστο 5 s διάρκειας βραχυκυκλώματος)
– κατά τη διάρκεια της εγκατάστασης μέχρι -5°C
– Σειρά θερμοκρασίας: - 20 + σε 90 °C
– Ελάχιστη κάμπτοντας ακτίνα: καλώδιο Ø 15 Χ
Πρότυπα
-
Διεθνής: IEC 60502-1
Εθνικός: ΜΒ Τ 12706.1-2008
Χαρακτηριστικά κατασκευής
-
1. Αγωγός
– Γυμνός αγωγός χαλκού, κατηγορία 2 στο IEC 60228
– Για τα μικρότερα μεγέθη, ένας στερεός στρογγυλός αγωγός, κατηγορία 1
2. Μόνωση: Ένωση XLPE
3. Υλικό πληρώσεως: Υλικό πληρώσεως PP
4. Εξωτερική θήκη: Ένωση PVC
5. Χρώμα θηκών: Μαύρος
Σημείωση:
όταν απαιτείται για μια ιδιαίτερη εφαρμογή, άλλα χρώματα είναι διαθέσιμα.
ΣΥΝΙΣΤΩΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΙ ΔΙΑΤΑΓΗΣ
-
Για τη γρήγορες αναφορά/τις προμήθειες παρακαλώ σιγουρευτείτε τις έρευνές σας και οι διαταγές σας είναι
εξασφάλιση των ακόλουθων στοιχείων:
1 - Διεθνή ή ειδικά πρότυπα. (Εναλλακτικά, η ακριβής χρήση του καλωδίου.)
2 - εκτιμημένη τάση.
3 - αγωγοί χαλκού ή αλουμινίου.
4 - μέγεθος κάθε αγωγού.
5 - υλικό μόνωσης: XLPE ή άλλα.
6 - αριθμός και προσδιορισμός των αγωγών.
7 - άλλες απαιτήσεις.
8 - συσκευασία.
9 - απαραίτητος χρόνος παράδοσης.
10 - απαραίτητη ισχύς.
|
|
