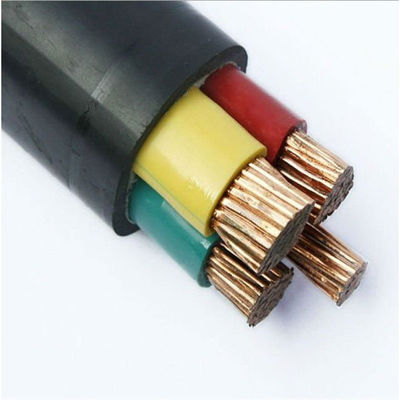

95mm2 Xlpe μόνωσε το θωρακισμένο κατασκευαστή καλωδίου τροφοδοσίας
Η εισαγωγή XLPE μόνωσε το καλώδιο:
Καλώδιο τροφοδοσίας: Καλώδιο τροφοδοσίας πυρήνων χαλκού με τη μόνωση XLPE ή PVC, PVC ή εξωτερική θήκη PE, STA θωρακισμένα ή μη-θωρακισμένα καλώδιο τροφοδοσίας ταινιών χάλυβα/καλώδιο
Τύπος: Yjv22 Yjv23 Yjlv22 Yjlv23
Αριθμός πυρήνων: ενιαίος πυρήνας, 2 πυρήνες, 3 πυρήνες, 4 πυρήνες, 5 πυρήνες
Σειρά παραγωγής: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630mm2
Σχετική τάση: 300/300v, 300/500v, 450/750v, 0.6/1kV
Φυσικά και ηλεκτρικά χαρακτηριστικά
|
No.cores Χ
|
Μόνωση
|
Θήκη
|
Εξωτερικό Ø
|
βάρος
|
Τρέχουσες εκτιμήσεις στον αέρα 30℃
|
Τρέχον θαμμένο εκτιμήσεις 20℃
|
|
διαγώνιος-SEC.
|
πάχος
|
πάχος
|
περ.
|
περ.
|
|
|
Ονομαστικός
|
|
Φάση
|
Ουδέτερος
|
αξία
|
|
χιλ. ²
|
χιλ.
|
χιλ.
|
χιλ.
|
χιλ.
|
κλ/χλμ
|
Α
|
Α
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1.8
|
24.6
|
1475
|
139
|
164
|
Εφαρμογή:
Αυτό το προϊόν είναι κατάλληλο για τη μετάδοση ισχύος και τη διανομή με εκτιμημένη την εναλλασσόμενο ρεύμα τάση 0.6/1kv και τη συχνότητα 50Hz εργασίας.
Τα χαμηλής τάσης καλώδια τροφοδοσίας χρησιμοποιούνται για τη μετάδοση δύναμης και τη διανομή στη μετάδοση δύναμης 1kV και τα συστήματα διανομής. Χρησιμοποιείται ευρέως στους τομείς ηλεκτρικής δύναμης, μεταλλείας, κατασκευής, μεταλλουργίας, πετροχημικών και επικοινωνίας, και αντικαθιστά εντελώς τα oil-immersed χαρτί-μονωμένα καλώδια τροφοδοσίας.
Μονωμένα τα XLPE μονωμένα XLPE καλώδια τροφοδοσίας καλωδίων τροφοδοσίας έχουν περισσότερα πλεονεκτήματα από μονωμένα τα έγγραφο καλώδια και μονωμένα τα PVC καλώδια. Το διασυνδεμένο καλώδιο πολυαιθυλενίου έχει την υψηλή ηλεκτρική δύναμη, μηχανική δύναμη, υψηλή αντίσταση γήρανσης, χημική αντίσταση διάβρωσης, περιβαλλοντική πίεση, απλή δομή, κατάλληλη χρήση, και μπορεί να χρησιμοποιηθεί στις υψηλές θερμοκρασίες για πολύ καιρό. Μπορεί να τοποθετηθεί χωρίς ένα όριο πτώσης.
Πλεονεκτήματα του καλωδίου XLPE: Το καλώδιο XLPE έχει μια υψηλότερη μακροπρόθεσμη θερμοκρασία εργασίας και ένα μεγαλύτερο εκτιμημένο ρεύμα, και στο πλαίσιο του ίδιου περιβάλλοντος, το μέγεθος (κανονική διατομή) του καλωδίου XLPE μπορεί να είναι 1 ή 2 μικρότερο από αυτό του καλωδίου PVC. Αυτοί όχι μόνο βελτιώνουν την ποιότητα και την απόδοση του προϊόντος, αλλά και μειώνουν το κόστος παραγωγής του καλωδίου. Θωρακισμένο καλώδιο
Το θωρακισμένο καλώδιο ταινιών χάλυβα μπορεί να ενισχύσει τις μηχανικές ιδιότητες του καλωδίου, και το καλώδιο μπορεί να αντισταθεί την εξωτερική μηχανική πίεση.
Τεθωρακισμένο ζωνών χάλυβα/τεθωρακισμένο φύλλων αλουμινίου χάλυβα, τεθωρακισμένο χαλύβδινων συρμάτων/χαλύβδινο σύρμα armor/SWA. Θωρακισμένο πρότυπο καλωδίων ταινιών χάλυβα: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Λειτουργία χρήσης:
1. Η μακροπρόθεσμη επιτρεπόμενη θερμοκρασία εργασίας του αγωγού καλωδίων δεν υπερβαίνει 70℃
2. Όταν ένα βραχυκύκλωμα εμφανίζεται (η πιό μακροχρόνια διάρκεια δεν υπερβαίνει 5 δευτερόλεπτα), η μέγιστη θερμοκρασία του αγωγού καλωδίων δεν υπερβαίνει 160°C.
3. Όταν το καλώδιο τοποθετούνται, η περιβαλλοντική θερμοκρασία δεν πρέπει να είναι χαμηλότερη από 0℃. Όταν η θερμοκρασία είναι χαμηλότερη από 0℃, το προθερμάνετε πρώτα.
4. Η ελάχιστη κάμπτοντας ακτίνα του multi-core μη-θωρακισμένου καλωδίου πρέπει να είναι τουλάχιστον 12 φορές η εξωτερική διάμετρος καλωδίων, και η ελάχιστη ακτίνα κάμψεων του multi-core θωρακισμένου καλωδίου πρέπει να είναι όχι μικρότερη από 15 χρόνους η εξωτερική διάμετρος καλωδίων. Η ελάχιστη κάμπτοντας ακτίνα ενός θωρακισμένου καλωδίου ενιαίος-πυρήνων δεν πρέπει να είναι λιγότερο από 15 φορές η εξωτερική διάμετρος του καλωδίου, και η ελάχιστη κάμπτοντας ακτίνα ενός ενιαίος-πυρήνα το καλώδιο δεν πρέπει να είναι λιγότερο από 20 φορές η εξωτερική διάμετρος του καλωδίου.
5. Δομικές παράμετροι μονωμένου του XLPE καλωδίου τροφοδοσίας με την εκτιμημένη τάση 0.6/1KV
