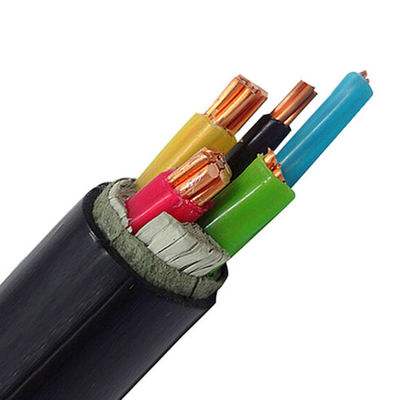

μονωμένο XLPE καλώδιο τροφοδοσίας πυρήνων χαλκού 0.6/1kV 35mm
Περιγραφή και εφαρμογή προϊόντων
Ένα καλώδιο τροφοδοσίας είναι ένα συστατικό ενός ή περισσότερων ηλεκτρικών αγωγών, που καθορίζεται συνήθως μαζί με την ολόκληρη θήκη. Αυτό το συστατικό χρησιμοποιείται για να διαβιβάσει τη δύναμη. Τα καλώδια τροφοδοσίας μπορούν να εγκατασταθούν στα κτήρια όπως τη μόνιμη καλωδίωση, που θάβεται στο έδαφος, περπατώντας από πάνω ή γυμνός.
Χρησιμοποιημένος για τη μετάδοση και τη διανομή σε 0.6/1kV στη μετάδοση και τα συστήματα διανομής 8.7/15kV. Χρησιμοποιείται συνήθως στη ηλεκτρική δύναμη, την κατασκευή, τη μεταλλεία, τη μεταλλουργία, την πετροχημικές βιομηχανία και τις επικοινωνίες και άλλους τομείς.
Φυσικά και ηλεκτρικά χαρακτηριστικά
|
No.cores Χ
|
Μόνωση
|
Θήκη
|
Εξωτερικό Ø
|
βάρος
|
Τρέχουσες εκτιμήσεις στον αέρα 30℃
|
Τρέχον θαμμένο εκτιμήσεις 20℃
|
|
διαγώνιος-SEC.
|
πάχος
|
πάχος
|
περ.
|
περ.
|
|
|
Ονομαστικός
|
|
Φάση
|
Ουδέτερος
|
αξία
|
|
χιλ. ²
|
χιλ.
|
χιλ.
|
χιλ.
|
χιλ.
|
κλ/χλμ
|
Α
|
Α
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1.8
|
24.6
|
1475
|
139
|
164
|
Εφαρμογή:
Αυτό το προϊόν είναι κατάλληλο για τη μετάδοση ισχύος και τη διανομή με εκτιμημένη την εναλλασσόμενο ρεύμα τάση 0.6/1kv και τη συχνότητα 50Hz εργασίας.
Τα χαμηλής τάσης καλώδια τροφοδοσίας χρησιμοποιούνται για τη μετάδοση δύναμης και τη διανομή στη μετάδοση δύναμης 1kV και τα συστήματα διανομής. Χρησιμοποιείται ευρέως στους τομείς ηλεκτρικής δύναμης, μεταλλείας, κατασκευής, μεταλλουργίας, πετροχημικών και επικοινωνίας, και αντικαθιστά εντελώς τα oil-immersed χαρτί-μονωμένα καλώδια τροφοδοσίας.
Μονωμένα τα XLPE μονωμένα XLPE καλώδια τροφοδοσίας καλωδίων τροφοδοσίας έχουν περισσότερα πλεονεκτήματα από μονωμένα τα έγγραφο καλώδια και μονωμένα τα PVC καλώδια. Το διασυνδεμένο καλώδιο πολυαιθυλενίου έχει την υψηλή ηλεκτρική δύναμη, μηχανική δύναμη, υψηλή αντίσταση γήρανσης, χημική αντίσταση διάβρωσης, περιβαλλοντική πίεση, απλή δομή, κατάλληλη χρήση, και μπορεί να χρησιμοποιηθεί στις υψηλές θερμοκρασίες για πολύ καιρό. Μπορεί να τοποθετηθεί χωρίς ένα όριο πτώσης.
Πλεονεκτήματα του καλωδίου XLPE: Το καλώδιο XLPE έχει μια υψηλότερη μακροπρόθεσμη θερμοκρασία εργασίας και ένα μεγαλύτερο εκτιμημένο ρεύμα, και στο πλαίσιο του ίδιου περιβάλλοντος, το μέγεθος (κανονική διατομή) του καλωδίου XLPE μπορεί να είναι 1 ή 2 μικρότερο από αυτό του καλωδίου PVC. Αυτοί όχι μόνο βελτιώνουν την ποιότητα και την απόδοση του προϊόντος, αλλά και μειώνουν το κόστος παραγωγής του καλωδίου. Θωρακισμένο καλώδιο
Το θωρακισμένο καλώδιο ταινιών χάλυβα μπορεί να ενισχύσει τις μηχανικές ιδιότητες του καλωδίου, και το καλώδιο μπορεί να αντισταθεί την εξωτερική μηχανική πίεση.
Τεθωρακισμένο ζωνών χάλυβα/τεθωρακισμένο φύλλων αλουμινίου χάλυβα, τεθωρακισμένο χαλύβδινων συρμάτων/χαλύβδινο σύρμα armor/SWA. Θωρακισμένο πρότυπο καλωδίων ταινιών χάλυβα: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Λειτουργούντα χαρακτηριστικά
1) Θερμοκρασία εργασίας
Το μέγιστο - η επιτρεπόμενη συνεχής θερμοκρασία εργασίας του αγωγού δεν θα υπερβεί 90℃
2) Θερμοκρασία βραχυκυκλώματος αγωγών
Μην πρέπει να υπερβείτε 250 ℃. (Η πιό μακροχρόνια διάρκεια είναι 5 δευτερόλεπτα)
3) Κάμπτοντας ακτίνα:
Κάμπτοντας ακτίνα του καλωδίου ενιαίος-πυρήνων: 20D κάμπτοντας ακτίνα του multi-core καλωδίου: 15D
Δ = πραγματική συνολική διάμετρος του καλωδίου (χιλ.)
4) Θερμοκρασία εγκατάστασης:
Η ελάχιστη θερμοκρασία εγκαταστάσεων είναι 0°C.
Τους όρους και τις βασικές παραμέτρους που χρησιμοποιούνται βάζοντας για να υπολογίσουν το εκτιμημένο ρεύμα:
Τοποθέτηση της μεθόδου:
Περιβαλλοντική θερμοκρασία στον αέρα: 40℃ άμεσα θαμμένος: 25℃ εδαφολογική θερμική αντίσταση 1.0℃·m/W
Ενιαίο σχεδιάγραμμα καλωδίων πυρήνων: παράλληλος (δίπλα-δίπλα: 1D Δ = διάμετρος)
