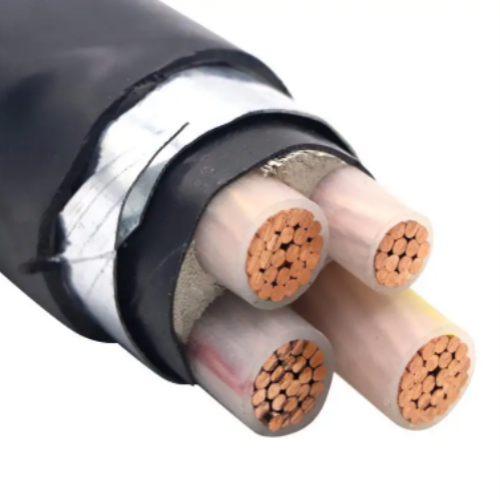

4-πυρήνας γαλβανισμένο θωρακισμένο χάλκινο καλώδιο χάλυβα 1×25mm2
Μονωμένο XLPE καλώδιο
Η μόνωση XLPE των μέσων καλωδίων τροφοδοσίας τάσης κάτω από 30 kV με τη μόνωση XLPE έχει τις πολύ καλές ηλεκτρικές, μηχανικές και θερμικές ιδιότητες στα μέσα δίκτυα τάσης. Αυτό το μονώνοντας υλικό έχει την άριστη χημική αντίσταση και έχει επίσης την κρύα αντίσταση. Λόγω των διάφορων πλεονεκτημάτων, ο τύπος μόνωσης XLPE έχει αντικαταστήσει πολύ τον παραδοσιακό παραδοσιακό τύπο μόνωσης εγγράφου σε πολλούς τομείς. XLPE μόνωσε τα μέσα καλώδια τάσης έχει ως σκοπό να είναι κατά μήκος αδιάβροχο. Έναντι του PVC και μονωμένων των έγγραφο καλωδίων, μονωμένα τα XLPE μέσα καλώδια τροφοδοσίας τάσης έχουν το πλεονέκτημα του χαμηλού διηλεκτρικού συντελεστή. Η καλή απόδοση XLPE μόνωσε τα καλώδια παραμένει σταθερή πέρα από μια μακροχρόνια σειρά θερμοκρασίας. Αυτά τα καλώδια μπορούν να τοποθετηθούν στο έδαφος, στον αέρα ή στους σωλήνες.
Φυσικά και ηλεκτρικά χαρακτηριστικά
| No.cores Χ |
Μόνωση |
Θήκη |
Εξωτερικό Ø |
βάρος |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ |
Τρέχον θαμμένο εκτιμήσεις 20℃ |
| διαγώνιος-SEC. |
πάχος |
πάχος |
περ. |
περ. |
| |
Ονομαστικός |
| Φάση |
Ουδέτερος |
αξία |
| χιλ. ² |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
κλ/χλμ |
Α |
Α |
| 3×4+1×2.5 |
0,7 |
0,7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Κατασκευές:
Φλόγα ονόματος προϊόντων - καθυστερών MI αλεξίπυρο μονωμένο μετάλλευμα καλώδιο καλωδίων BTTZ/BTTQ/BTLY
Προϊόν τυποποιημένα καλώδια χαλκού DIN VDE 0295 και IEC 228 στριμμένα πρότυπα, GB5023.6-2012 και πρότυπα επιχείρησης
Πυρήνας 1 2 3 4 5 3+1 3+2 4+1 πυρήνες
Οικονομικά ενεργή ζωή <25years>
Τύπος χαλκού αγωγών, κατηγορία 5
Υλικό των λεπτών σκελών αγωγών του oxygen-free χαλκού
Υλικό της ορυκτής ένωσης μόνωσης (MgO)
Χρώμα της μόνωσης πυρήνων κόκκινο/άσπρο/μπλε/μαύρο/πράσινο/κίτρινο (προαιρετικός)
Υλικό ελεύθερο Polyolefine αλόγονου smorke θηκών χαμηλό (LSZH/LSOH PO)
Τάση 600~1000 ΒΟΛΤ
Πλεονέκτημα κάτω στα βάθη 500 mtrs
Τμήμα 0.25mm2~95.00mm2/AWG1~AWG14
Ελάχιστο κάμπτοντας installtion καλωδίων ακτίνας που επιτρέπεται κάμπτοντας την ακτίνα εάν τουλάχιστον 6 φορές του καλωδίου wideth
Δοκιμή περασμάτων GB/T18380.1-2001 αντίστασης φλογών και GB5023.6-2012
Απομονωμένο αργίλιο θηκών (Al)
Εγκατάσταση καλωδίων
Για να αποφύγουν τη ζημία, μονωμένα τα XLPE μέσα καλώδια τροφοδοσίας τάσης πρέπει να τοποθετηθούν προσεκτικά και να εγκατασταθούν. Πρέπει να εξασφαλιστεί ότι τα καλώδια δεν τραβιούνται πέρα από τις σκληρές ή αιχμηρές άκρες. Το τέλος του καλωδίου πρέπει να σφραγιστεί και να στεγανοποιήσει. Μετά από να κόψουν το μήκος, και οι δύο άκρες πρέπει να σφραγιστούν αμέσως.
Το συνιστώμενο βάθος εγκαταστάσεων είναι 60 έως 80 εκατ. Τα καλώδια ενιαίος-πυρήνων τακτοποιούνται συνήθως σε μια trilobal ή τριγωνική μορφή.
Για την εγκατάσταση στους αγωγούς, η επίδραση μόνωσης θερμότητας του διακένου υαλοπινάκων μεταξύ του καλωδίου και ο εσωτερικός τοίχος του αγωγού πρέπει ειδικά να εξεταστούν. Η εσωτερική διάμετρος του αγωγού πρέπει να είναι τουλάχιστον 1,5 φορές η διάμετρος του καλωδίου.
