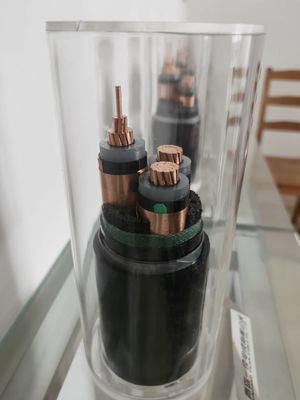

XLPE προστατευμένο εξωτερικό θωρακισμένο καλώδιο

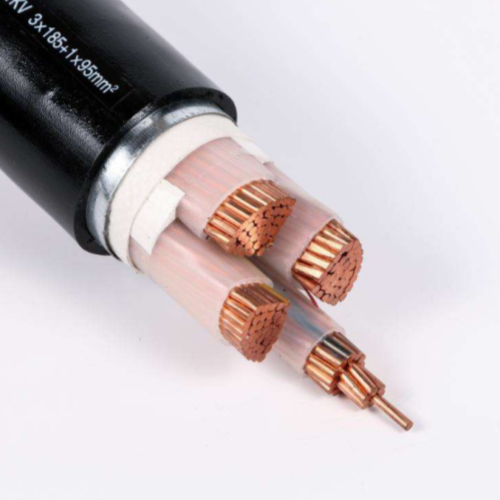

Ενιαίο πυρήνα 35 mm θωρακισμένο καλώδιο
Το μονοπυρηνικό 35mm θωρακισμένο καλώδιο είναι ένα συστατικό που στερεώνει έναν ή περισσότερους μονωμένους ηλεκτρικούς αγωγούς XLPE με συνηθισμένα περιβλήματα PVC.Τα καλώδια ηλεκτρικής ενέργειας LV XLPE XLPE μπορούν να εγκατασταθούν ως μόνιμα κυκλώματα σε κτίρια, θαμμένο κάτω από το έδαφος, πάνω από το κεφάλι ή γυμνό.
Φυσικά και ηλεκτρικά χαρακτηριστικά
| Αριθμός πυρήνων x |
Απομόνωση |
Κεφαλή |
Εξωτερική Ø |
βάρος |
Δυναμικές τάσεις ρεύματος στον αέρα 30°C |
Τρέχουσα θερμοκρασία 20 °C |
| σταυροδευτερόλεπτο. |
πάχος |
πάχος |
Περίπου. |
Περίπου. |
| |
Ονομαστικό |
| Φάση |
Ανεξάρτητο |
αξία |
| mm2 |
χμ |
χμ |
χμ |
χμ |
kg / km |
Α |
Α |
| 3 × 4 + 1 × 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Εφαρμογή
Ως γραμμές μεταφοράς ισχύος χρησιμοποιούνται μονωμένα καλώδια ηλεκτρικής ενέργειας XLPE.
Χρησιμοποιείται κυρίως για τη μετάδοση ισχύος ή ως καλώδιο ελέγχου.
Η γενική θερμοκρασία λειτουργίας σε υγρό ή ξηρό περιβάλλον φτάνει τους 90 °C (130 °C έκτακτης ανάγκης και 250 °C βραχυκύκλωμα).
Η τάση είναι 600/1Kv.
Κατάλληλο για εναέριες εγκαταστάσεις, κυριότερες γραμμές ηλεκτρικής ενέργειας ή βοηθητικές γραμμές ηλεκτρικής ενέργειας που είναι θαμμένες στο έδαφος ή στη σκόνη.
Δάσκαλοι καλωδίων, δίσκοι καλωδίων, σκάλες καλωδίων, σε σήραγγες ή αγωγούς, σε ντουλάπια διακόπτη και σε άλλα περίπλοκα περιβάλλοντα λειτουργίας.
Όταν είναι απαραίτητο να απομονώσει τις ηλεκτρομαγνητικές επιδράσεις, αντι παρεμβολές, αντι παρεμβολές και να αυξήσει την αντοχή, μπορεί να λειτουργήσει τέλεια μετά από μεταλλική κάλυψη (μεταλλικό,ειδικά αλουμινένιο επικάλυμμα) ή θωράκιση από μεταλλικό σύρμα (ειδικά θωράκιση από χάλυβα-SWA).
Χαρακτηριστικό του προϊόντος
Εξαιρετικές ηλεκτρικές και φυσικές ιδιότητες - λιγότερες απώλειες ηλεκτρικής μετάδοσης και εξοικονόμηση ενέργειας.
Η ικανότητα να μεταφέρει υψηλότερη θερμοκρασία λειτουργίας σε μεγάλο ρεύμα.
Μεγαλύτερη αντοχή και σταθερότητα - αντοχή σε θερμικές παραμορφώσεις, ρωγμάτωση υπό πίεση και θερμική γήρανση.
Εύκολη εγκατάσταση, χωρίς περιορισμούς στη διάταξη της γραμμής, χωρίς περιορισμούς στο έδαφος ή το ύψος.
Χωρίς συντήρηση έως 60 έτη ζωής.
Το πλεονέκτημα μας.
Χρησιμοποιήστε μόνο υψηλής ποιότητας υλικά μόνωσης XLPE.
Η μαζική παραγωγή σας παρέχει ανταγωνιστικές τιμές.
Παρέχονται δωρεάν δείγματα και OEM.
Τύπος
0.6/1KV XLPE μονωτικό καλώδιο ισχύος πληροί ή υπερβαίνει τις ακόλουθες προδιαγραφές:
Η IEC 60332-1 είναι δοκιμή για ηλεκτρικά και οπτικά καλώδια υπό συνθήκες πυρκαγιάς.
Ηλεκτρικά καλώδια και εξαρτήματα με μόνωση και εκτόξευση IEC 60502-1, ονομαστικής τάσης 1 και 3 kV.
Η IEC 60754 εξετάζει το αέριο που παράγεται κατά την καύση υλικών καλωδίων.
Η IEC 61034 είναι μέτρηση της πυκνότητας καπνού ενός καλωδίου καύσης υπό καθορισμένες συνθήκες.
BS 7870-3 καλώδια χαμηλής και μεσαίας τάσης με πολυμερή μόνωση για τη διανομή και παραγωγή ηλεκτρικής ενέργειας.
DIN VDE0276-603 Καλώδια ρεύματος-Μέρος 603: Καλώδια διανομής με ονομαστική τάση 0,6 / 1 kV.
ANSI/NEMA WC 70-2009/ICEAS-95-658 Καλώδιο ηλεκτρικής ενέργειας με ονομαστική ισχύ τουλάχιστον 2000 βολτ, που χρησιμοποιείται για τη διανομή ηλεκτρικής ενέργειας.
AS/NZS 4026: 2008 Cable-Standards Australia για υπόγειο οικιακό σύστημα διανομής ενέργειας.
AS/NZS 4961: 2003 καλώδια-πολυμερή μόνωση-χρησιμοποιούνται σε εφαρμογές διανομής ηλεκτρικής ενέργειας και υπηρεσιών.
AS/NZS 5000.1: 2005 Μόνωση καλωδίων-πολυμερούς-κατάλληλη για τάσεις λειτουργίας 0,6/1 (1,2) kV και κατώτερες.
Άλλα ισοδύναμα πρότυπα για καλώδια ηλεκτρικής ενέργειας με μόνωση από PVC.
