Ελαστικό θωρακισμένο καλώδιο, ανθεκτικό στην εξωτερική χημική διάβρωση
Εισαγωγή μονωμένου θωρακισμένου καλωδίου ηλεκτρικής ενέργειας XLPE
Τα καλώδια ισχύος XLPE χρησιμοποιούνται για τη μεταφορά και διανομή ισχύος σε συστήματα μεταφοράς και διανομής ισχύος 35 kV και κάτω.Χρησιμοποιείται ευρέως στην πλήρη αντικατάσταση καλωδίων ηλεκτροδότησης με απομονωμένα καλώδια χαρτιού που έχουν εμποτισθεί με λάδι και στην μερική αντικατάσταση καλωδίων ηλεκτροδότησης με απομονωμένα καλώδια PVC, συμπεριλαμβανομένων των τομέων ενέργειας, κατασκευής, εξορυκτικής παραγωγής, μεταλλουργίας, πετροχημικής και επικοινωνιών.
| Αριθμός πυρήνων x | Απομόνωση | Κεφαλή | Εξωτερική Ø | βάρος | Δυναμικές τάσεις ρεύματος στον αέρα 30°C | Τρέχουσα θερμοκρασία 20 °C | |
| σταυροδευτερόλεπτο. | πάχος | πάχος | Περίπου. | Περίπου. | |||
| Ονομαστικό | |||||||
| Φάση | Ανεξάρτητο | αξία | |||||
| mm2 | χμ | χμ | χμ | χμ | kg / km | Α | Α |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Πρότυπο XLPE μονωτικού θωρακισμένου καλωδίου ηλεκτρικής ενέργειας
Τα προϊόντα μπορούν να παραχθούν σύμφωνα με τις εργοστασιακές μας προδιαγραφές, ισοδύναμες με το πρότυπο IEC60502.Το εργοστάσιο μπορεί επίσης να σχεδιάσει και να κατασκευάσει ειδικά καλώδια ρεύματος σύμφωνα με άλλα πρότυπα που απαιτούνται από τους πελάτες.

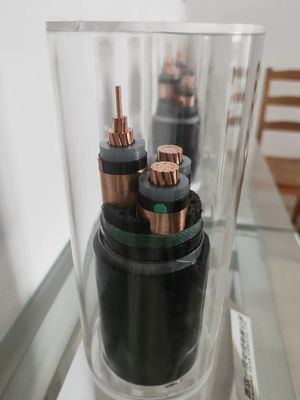

Δομή μονωμένου θωρακισμένου καλωδίου ηλεκτρικής ενέργειας XLPE
Ηλεκτρονικός αγωγός: Ο στοματικός χαλκός και το αλουμίνιο μπορούν να σχηματίσουν έναν πολυπτυχιακό αγωγό.
Μόνωση: Ο αγωγός είναι μονωμένος με στρώμα από εκχυλισμένο μείγμα PE/PVE/XLPE/καουτσούκ.
Γέμισμα: Το συναρμολογημένο καλώδιο γεμίζει με ένα στρώμα σύνθετου υλικού PVC για να γεμίσει το κενό μεταξύ των καλωδίων πυρήνα και να κάνει το καλώδιο στρογγυλό.
Ασπίδα: Αποτελείται από ένα μονοστρώμα καλωδιωμένου χάλυβα με κατάλληλο μέγεθος.
Κάλυψη: Προστατεύει το εξωτερικό στρώμα του θωρακισμένου συνθετικού υλικού PVC.
Ονομαστική τάση μονωμένου θωρακισμένου καλωδίου ηλεκτρικής ενέργειας XLPE
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
Θερμοκρασία λειτουργίας μονωμένου θωρακισμένου καλωδίου ηλεκτρικής ενέργειας XLPE
Συνεχή κανονική λειτουργία 90 φορές, 130 φορές υπό κατάσταση υπερφόρτωσης έκτακτης ανάγκης, 250 φορές υπό κατάσταση βραχυκυκλώματος
Ονομαστική περιοχή της διατομής του μονωμένου θωρακισμένου καλωδίου ηλεκτρικής ενέργειας xlpe
1.5 τετραγωνικά χιλιοστά, 2,5 τετραγωνικά χιλιοστά, 4 τετραγωνικά χιλιοστά, 6 τετραγωνικά χιλιοστά, 10 τετραγωνικά χιλιοστά, 16 τετραγωνικά χιλιοστά, 25 τετραγωνικά χιλιοστά, 35 τετραγωνικά χιλιοστά,50 τετραγωνικά χιλιοστά, 70 τετραγωνικά χιλιοστά,
95 τετραγωνικά χιλιοστά, 120 τετραγωνικά χιλιοστά, 150 τετραγωνικά χιλιοστά, 185 τετραγωνικά χιλιοστά, 240 τετραγωνικά χιλιοστά, 300 τετραγωνικά χιλιοστά 400 τετραγωνικά χιλιοστά, 500 τετραγωνικά χιλιοστά,630 τετραγωνικά χιλιοστά, 800 τετραγωνικά χιλιοστά
Περιοχή παραγωγής καλωδίων ηλεκτρικής ενέργειας
Καλώδιο μονοπυρήνα: από 1,5 mm2 έως 800 mm2,
Δικτυακά καλώδια πολυπυρήνων: 1,5 έως 400 τετραγωνικά χιλιοστά
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
