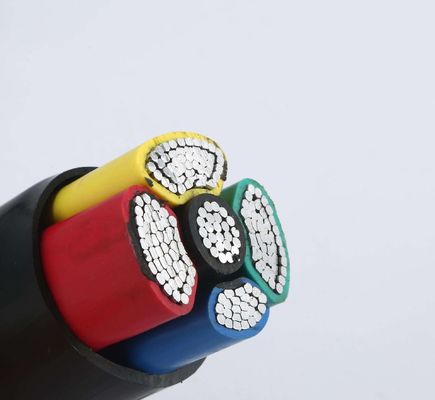

5 πυρήνας 25 τετραγωνικό μονωμένο Xlpe καλώδιο τροφοδοσίας pe χιλιοστόμετρου
Καλώδιο τροφοδοσίας, πυρήνας χαλκού, μόνωση XLPE, θήκη πολυαιθυλενίου
Αριθμός: YJLV
Εκτιμημένη τάση 0,6/1 KV
Πρότυπα: GB/T 12706.1-2008, IEC 60502-2004
Αυτό το προϊόν είναι κατάλληλο για τη μετάδοση και τη διανομή κάτω από εκτιμημένη την εναλλασσόμενο ρεύμα τάση 0.6/1kv και τη λειτουργώντας γραμμή συχνότητας 50Hz
Άλλα σκοινιά δύναμης:
Καλώδιο τροφοδοσίας πυρήνων χαλκού με τη μόνωση XLPE ή PVC, PVC ή εξωτερική θήκη PE, STA θωρακισμένα ή μη-θωρακισμένα καλώδιο τροφοδοσίας/καλώδιο
Τύπος: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Αριθμός πυρήνων: ενιαίος πυρήνας, 2 πυρήνες, 3 πυρήνες, 4 πυρήνες, 5 πυρήνες
Σειρά παραγωγής: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630 τετραγωνικά χιλιοστόμετρα
Σχετική τάση: 300/300v, 300/500v, 450/750v, 0.6/1kV
Εφαρμογή:
Αυτό το προϊόν είναι κατάλληλο για τη μετάδοση και τη διανομή κάτω από εκτιμημένη την εναλλασσόμενο ρεύμα τάση 0.6/1kv και τη συχνότητα 50Hz εργασίας.
Τα χαμηλής τάσης καλώδια τροφοδοσίας χρησιμοποιούνται για τη μετάδοση δύναμης και τη διανομή στη μετάδοση δύναμης 1kV και τα συστήματα διανομής. Χρησιμοποιείται ευρέως στους τομείς ηλεκτρικής δύναμης, μεταλλείας, κατασκευής, μεταλλουργίας, πετροχημικών και επικοινωνίας, και αντικαθιστά εντελώς τα oil-immersed χαρτί-μονωμένα καλώδια τροφοδοσίας.
Μονωμένα τα XLPE μονωμένα XLPE καλώδια τροφοδοσίας καλωδίων τροφοδοσίας έχουν περισσότερα πλεονεκτήματα από μονωμένα τα έγγραφο καλώδια και μονωμένα τα PVC καλώδια. Τα διασυνδεμένα καλώδια πολυαιθυλενίου έχουν την υψηλή ηλεκτρική δύναμη, τη μηχανική δύναμη, την υψηλή αντίσταση γήρανσης, την αντίσταση περιβαλλοντικής πίεσης, τη χημική αντίσταση διάβρωσης, την απλή δομή, την κατάλληλη χρήση, και τη μακροπρόθεσμη υψηλής θερμοκρασίας λειτουργία. Μπορεί να τοποθετηθεί χωρίς ένα όριο πτώσης.
| Εκτίμηση τάσης για το καλώδιο τροφοδοσίας XLPE | Καμία ονομαστική διατομή Χ του αγωγού κανένα Χ mm2 | |||||||
| 1 πυρήνας | πυρήνας 2 | πυρήνας 3 | πυρήνας 3+1 | 4core | πυρήνας 3+2 | πυρήνας 4+1 | πυρήνας 5 | |
| 0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
Πλεονεκτήματα του καλωδίου XLPE:
Το καλώδιο XLPE έχει μια υψηλότερη μακροπρόθεσμη θερμοκρασία εργασίας και ένα μεγαλύτερο εκτιμημένο ρεύμα, και στο πλαίσιο του ίδιου περιβάλλοντος, το μέγεθος (κανονική διατομή) του καλωδίου XLPE μπορεί να είναι 1 ή 2 μικρότερο από το καλώδιο PVC. Αυτοί όχι μόνο βελτιώνουν την ποιότητα και την απόδοση του προϊόντος, αλλά και μειώνουν το κόστος παραγωγής του καλωδίου. Τα θωρακισμένα καλώδια ταινιών χάλυβα για τα θωρακισμένα καλώδια μπορούν να ενισχύσουν τις μηχανικές ιδιότητες των καλωδίων, και τα καλώδια μπορούν να αντισταθούν την εξωτερική μηχανική πίεση.
Τεθωρακισμένο ζωνών χάλυβα/τεθωρακισμένο φύλλων αλουμινίου χάλυβα, τεθωρακισμένο χαλύβδινων συρμάτων/χαλύβδινο σύρμα armor/SWA. Θωρακισμένο πρότυπο καλωδίων ταινιών χάλυβα: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Λειτουργία χρήσης:
1. Η μακροπρόθεσμη επιτρεπόμενη θερμοκρασία εργασίας του αγωγού καλωδίων δεν υπερβαίνει 70℃
2. Όταν ένα βραχυκύκλωμα εμφανίζεται (η πιό μακροχρόνια διάρκεια δεν υπερβαίνει 5 δευτερόλεπτα), η μέγιστη θερμοκρασία του αγωγού καλωδίων δεν υπερβαίνει 160°C.
3. Όταν το καλώδιο τοποθετούνται, η περιβαλλοντική θερμοκρασία δεν πρέπει να είναι χαμηλότερη από 0℃. Όταν η θερμοκρασία είναι χαμηλότερη από 0℃, το προθερμάνετε πρώτα.
4. Η ελάχιστη κάμπτοντας ακτίνα του multi-core μη-θωρακισμένου καλωδίου δεν πρέπει να είναι λιγότερο από 12 φορές η εξωτερική διάμετρος καλωδίων, και η ελάχιστη ακτίνα κάμψεων του multi-core θωρακισμένου καλωδίου δεν πρέπει να είναι λιγότερο από 15 φορές η εξωτερική διάμετρος καλωδίων. Η ελάχιστη κάμπτοντας ακτίνα ενός θωρακισμένου καλωδίου ενιαίος-πυρήνων δεν πρέπει να είναι λιγότερο από 15 φορές η εξωτερική διάμετρος του καλωδίου, και η ελάχιστη κάμπτοντας ακτίνα ενός ενιαίος-πυρήνα το καλώδιο δεν πρέπει να είναι λιγότερο από 20 φορές η εξωτερική διάμετρος του καλωδίου.
5. Οι δομικές παράμετροι του διασυνδεμένου πολυαιθυλενίου μόνωσαν το καλώδιο τροφοδοσίας με μια εκτιμημένη τάση 0,6/1KV
