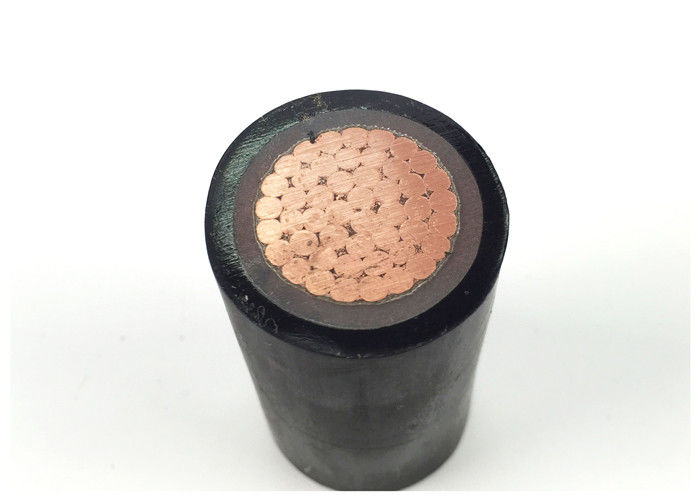

YJVR 50 τετράγωνο ηλεκτρικό καλώδιο χιλ. XLPE, θωρακισμένο και καλώδιο 600V 1000V Unarmoured
Εφαρμογές: Μονωμένο το XLPE καλώδιο χρησιμοποιείται ως γραμμή διανομής ισχύος και μετάδοσης στην εκτιμημένη τάση 0.6/1KV.
Κατασκευή:
| Αγωγός | Αγωγός χαλκού σύμφωνα με το IEC 60228, κατηγορία 2 |
| Κυκλικός ή διαμορφωμένος αγωγός | |
| Εύκαμπτος αγωγός (κατηγορία 5) προαιρετικός. | |
| Μόνωση | XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90℃, πολλά χρώμα προαιρετικό |
| Μεταλλική οθόνη προαιρετική | Πλέξιμο καλωδίων ταινιών χαλκού ή χαλκού προαιρετικό |
| Θήκη | PVC ή FR-PVC τύπος ST2 στο IEC 60502, το Μαύρο ή το κόκκινο ή την προσαρμογή |
XLPE ή το διασυνδεμένο πολυαιθυλένιο είναι ένα thermoset υλικό μόνωσης. Η διασύνδεση των πολυμερών σωμάτων είναι μια διαδικασία που αλλάζει τη μοριακή δομή των πολυμερών αλυσίδων έτσι ώστε είναι πιό στενά συνδεδεμένοι μαζί και αυτή η διασύνδεση γίνεται είτε με τα χημικά μέσα είτε τα φυσικά μέσα. Η χημική διασύνδεση περιλαμβάνει την προσθήκη των χημικών ουσιών ή των ιδρυτών όπως silane ή το υπεροξείδιο για να παραγάγει τους ελεύθερους ριζοσπάστες που διαμορφώνουν τη διασύνδεση. Η φυσική διασύνδεση περιλαμβάνει την υποβολή του πολυμερούς σώματος σε μια υψηλής ενέργειας πηγή όπως η υψηλής ενέργειας ακτινοβολία ηλεκτρονίων ή μικροκυμάτων.
Φυσικά και ηλεκτρικά χαρακτηριστικά
| No.cores Χ | Μόνωση πάχος |
Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
| διαγώνιος-SEC. | πάχος | περ. | περ. | ||||
| Ονομαστικός | |||||||
| Φάση | Ουδέτερος | αξία | |||||
| χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 | 164 |
| 3×50+1×25 | 1 | 0,9 | 1.8 | 27.7 | 1951 | 173 | 198 |
| 3×70+1×35 | 1.1 | 0,9 | 1.9 | 31.9 | 2662 | 222 | 246 |
| 3×95+1×50 | 1.1 | 1 | 2.1 | 36.2 | 3578 | 271 | 293 |
| 3×120+1×70 | 1.2 | 1.1 | 2.2 | 39.9 | 4567 | 318 | 334 |
| 3×150+1×70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
| 3×185+1×95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
| 3×240+1×120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
| 3×300+1×150 | 1.8 | 1.4 | 2.9 | 62.9 | 11052 | 599 | 560 |
Χρησιμοποίηση των χαρακτηριστικών γνωρισμάτων:
XLPE/PVC το μονωμένο ηλεκτρικό καλώδιο καλύπτει τη σειρά προϊόντων καλωδίων, και τη θερμοκρασία εργασίας του isdifferent σύμφωνα με διαφορετικά υλικά μόνωσης, κυρίως 70 και 90 βαθμούς θερμοκρασίας, κ.λπ.
Σύμφωνα με τον τύπο αγωγών, συμπεριλαμβανομένου του στερεού μονωμένου .PE ηλεκτρικού καλωδίου αγωγών PVC/XL, το μονωμένο PE καλώδιο PVC/XL, εύκαμπτο μονωμένο PVC/XLPE καλώδιο με τα διαφορετικά χρώματα.
Σύμφωνα με τη μορφή του, συμπεριλαμβανομένου του επίπεδου καλωδίου, του στρογγυλού καλωδίου, κ.λπ. με τα διαφορετικά χρώματα.
Accoding στον αριθμό πυρήνων του, συμπεριλαμβανομένου του ενιαίου καλωδίου πυρήνων, του multi-core καλωδίου, κ.λπ. με τα διαφορετικά χρώματα.
Η υψηλότερη λειτουργούσα θερμοκρασία του αγωγού για τη μακροπρόθεσμη εργασία είναι 90oC. Στο βραχυκύκλωμα (το μέγιστο μακροπρόθεσμο δεν είναι όχι περισσότερος από 5 δευτερόλεπτα). Δεν είναι η υψηλότερη θερμοκρασία για τον αγωγό άλλο than250.
D.C η αντίσταση του αγωγού συμμορφώνεται με τους όρους GB/T3956-1997.
Η θερμοκρασία περιβάλλοντος πρέπει να είναι όχι χαμηλότερη από 0 όταν βάλτε. Διαφορετικά πρέπει να προθερμανθεί. Το καλώδιο τοποθετούνται χωρίς οριζόντιο όριο πτώσης. Η ελάχιστη κάμπτοντας ακτίνα του καλωδίου τριών πυρήνων πρέπει να είναι nosmaller από 12 φορές της εξωτερικής διαμέτρου καλωδίων.
Μερική δοκιμή απαλλαγής: Ο όγκος απαλλαγής πρέπει να είναι όχι περισσότεροι από 10pC κάτω από 1.73Uo για το καλώδιο.
ΣΥΝΙΣΤΩΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΙ ΔΙΑΤΑΓΗΣ
Για τη γρήγορες αναφορά/τις προμήθειες παρακαλώ σιγουρευτείτε τις έρευνές σας και οι διαταγές σας εξασφαλίζουν τα ακόλουθα στοιχεία:
1 διεθνή ή ειδικά πρότυπα. (Εναλλακτικά, η ακριβής χρήση του καλωδίου.)
2 εκτιμημένη τάση.
3 αγωγοί χαλκού ή αλουμινίου.
4 μέγεθος κάθε αγωγού.
5 υλικό μόνωσης: PVC XLPE ή άλλα.
6 αριθμός και προσδιορισμός των αγωγών.
7 άλλες απαιτήσεις.
8 συσκευασία.
9 απαραίτητος χρόνος παράδοσης.
10 απαραίτητη ισχύς.
Εάν αυτός ο όλος φαίνεται λίγο πάρα πολύ τεχνικός για σας, κατόπιν γιατί να μην έλθει σε επαφή με μας. Ανυπομονούμε να σας βοηθήσουμε στον προσδιορισμό των καλύτερων προϊόντων για τη συγκεκριμένη αίτησή σας και για να απαντήσουμε σε οποιεσδήποτε ερωτήσεις που να έχετε.
Είμαστε μια κατασκευή σε αυτό που αρχειοθετείται για πολλά χρόνια, μπορούμε να προσφέρουμε τα καλώδια πελατών μας με την καλή ποιότητα και την τιμή.
Καλωσορίζουμε ειλικρινά τους πελάτες στο εσωτερικό και στο εξωτερικό για να διαπραγματευτούμε και να συνεργαστούμε με μας!!!
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
