Μεσαίου Voltage CU CTS XLPE μονωμένο καλώδιο ηλεκτρικής ενέργειας CE KEMA πιστοποίηση
Εφαρμογές: Το XLPE Isolated Cable χρησιμοποιείται ως γραμμή διανομής και μετάδοσης ενέργειας σε ονομαστική τάση3.6/6KV.
Κατασκευή:
| Διοικητής |
Διοδηγός χαλκού σύμφωνα με την IEC 60228, κλάση 2 |
| Διοδηγός κυκλικού ή σχήματος |
| Απομόνωση |
XLPE (Cross-Linked Polyethylene) με ονομαστική θερμοκρασία 90°C,πολλά χρώματα προαιρετικά |

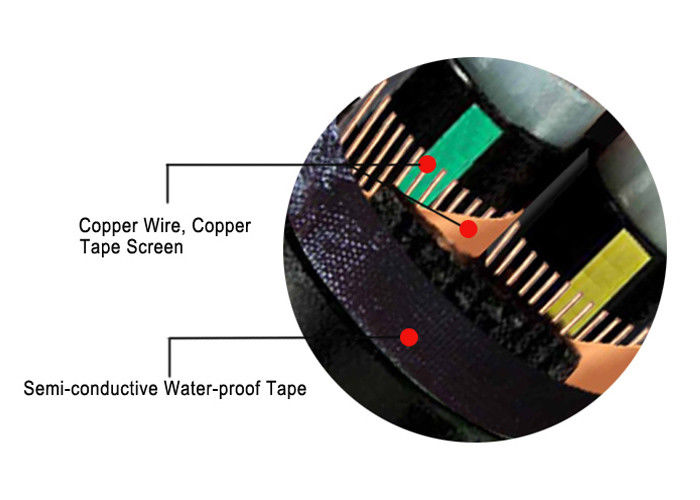

| Μεταλλική οθόνη προαιρετική |
Ταινίες ή σύρματα χαλκού που πλέκονται προαιρετικά |
| Κεφαλή |
PVC ή FR-PVC τύπου ST2 έως IEC 60502, μαύρο ή κόκκινο ή προσαρμογή |
Συμβουλές για την παραγγελία
Διορισμένη τάση
Πρότυπο εφαρμογής: IEC/BS/UL/GB
Αριθμός πυρήνων
Μέγεθος και κατασκευή του αγωγού
Τύπος μόνωσης
Αν είναι πανοπλία, ο τύπος και το υλικό της
Η Απαιτήσις της Κάλυψης
Διάρκεια καλωδίου και απαιτήσεις συσκευασίας
Άλλη απαίτηση
Τεχνικά δεδομένα:Διάταξη3.6/6KVΧαμηλή τάση
Μέγιστη θερμοκρασία του αγωγού: σε συνθήκες κανονικής (90°C), έκτακτης ανάγκης (130°C) ή βραχυκυκλώματος όχι περισσότερο από 5 δευτερόλεπτα (250°C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0 oC, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 20 φορές υπερβολική πίεση καλωδίου για έναν πυρήνα χωρίς θωράκιση.
15 x καλώδιο O.D για πολυπυρήνες χωρίς θωράκιση
15 x καλώδιο O.D για ενιαίο πυρήνα με θωράκιση
12 x καλώδιο O.D για πολυπυρήνα με θωράκιση
Πρότυπα:Διεθνής: IEC 60502, IEC 60228, (IEC 60332-3 μόνο για τον τύπο FR)
Κίνα: GB/T 12706, (GB/T 18380-3 μόνο για τον τύπο FR)
Άλλα πρότυπα όπως BS, DIN, VDE και ICEA κατόπιν αιτήματος
Εγκατάσταση
1Η θερμοκρασία εγκατάστασης δεν πρέπει να υπερβαίνει τους 20°C. Εάν η θερμοκρασία του περιβάλλοντος είναι χαμηλότερη από 0°C, το καλώδιο πρέπει να προθερμίζεται.
2Η ακτίνα κάμψης του καλωδίου δεν πρέπει να είναι μικρότερη από 8 φορές.
3Μετά την εγκατάσταση, το καλώδιο πρέπει να δοκιμαστεί με τάση στάθμευσης για 15 λεπτά.
Τεχνική παράμετρος:
| Ονομαστική διατομή του αγωγού |
Αριθμός νήματος/διάγραμμα νήματος |
Δυνατότητα απομόνωσης |
Δυνατότητα εκτόξευσης |
Περίπου. |
Περίπου.Βάρος |
Μέγιστη αντίσταση DC του αγωγού (20 °C) |
Δοκιμαστική τάση AC |
Τρέχουσα αξιολόγηση |
| χμ2 |
pc/mm |
χμ |
χμ |
(μμ) |
kg/km |
Ω /km |
kV/5min |
Στον αέρα (Α) |
Στο έδαφος ((A) |
| 1 × 25 |
7/2.14 |
2.5 |
1.5 |
18.0 |
619 |
0.727 |
12.5 |
135 |
150 |
| 1 × 35 |
7/2.52 |
2.5 |
1.5 |
19.0 |
737 |
0.524 |
12.5 |
165 |
180 |
| 1 × 50 |
10/2.52 |
2.5 |
1.6 |
20.0 |
901 |
0.387 |
12.5 |
200 |
215 |
| 1 × 70 |
14/2.52 |
2.5 |
1.6 |
22.0 |
1128 |
0.268 |
12.5 |
250 |
265 |
| 1 × 95 |
19/2.52 |
2.5 |
1.7 |
23.0 |
1391 |
0.193 |
12.5 |
305 |
315 |
| 1 × 120 |
24 ώρες τη μέρα.52 |
2.5 |
1.8 |
25.0 |
1655 |
0.153 |
12.5 |
355 |
360 |
| 1 × 150 |
30/2.52 |
2.5 |
1.8 |
26.0 |
1961 |
0.124 |
12.5 |
405 |
405 |
| 1 × 185 |
37/2.52 |
2.5 |
1.9 |
28.0 |
2334 |
0.0991 |
12.5 |
465 |
455 |
| 1 × 240 |
48/2.52 |
2.6 |
1.9 |
30.0 |
2904 |
0.0754 |
12.5 |
550 |
530 |
| 1 × 300 |
61/2.52 |
2.8 |
2.0 |
33.0 |
3547 |
0.0601 |
12.5 |
635 |
595 |
| 1 × 400 |
61/2.97 |
3.0 |
2.2 |
37.0 |
4572 |
0.0470 |
12.5 |
745 |
680 |
| 1 × 500 |
61/3.23 |
3.2 |
2.3 |
41.0 |
5630 |
0.0366 |
12.5 |
855 |
765 |
| 1 × 630 |
61/3.50 |
3.2 |
2.4 |
45.0 |
6922 |
0.0283 |
12.5 |
980 |
860 |
| 1 × 800 |
91/3.20 |
3.2 |
2.5 |
50.0 |
8252 |
0.0221 |
12.5 |
1130 |
950 |
| 1 × 1000 |
91/3.75 |
3.2 |
2.6 |
54.8 |
10548 |
0.0176 |
12.5 |
1240 |
1040 |
| 3 × 25 |
7/2.14 |
2.5 |
2.1 |
37.0 |
1858 |
0.727 |
12.5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
2.5 |
2.2 |
39.0 |
2244 |
0.524 |
12.5 |
145 |
155 |
| 3 × 50 |
10/2.52 |
2.5 |
2.3 |
40.0 |
2767 |
0.387 |
12.5 |
175 |
180 |
| 3 × 70 |
14/2.52 |
2.5 |
2.4 |
45.0 |
3494 |
0.268 |
12.5 |
215 |
220 |
| 3 × 95 |
19/2.52 |
2.5 |
2.5 |
48.0 |
4334 |
0.193 |
12.5 |
265 |
265 |
| 3 × 120 |
24 ώρες τη μέρα.52 |
2.5 |
2.6 |
51.0 |
5181 |
0.153 |
12.5 |
305 |
300 |
| 3 × 150 |
30/2.52 |
2.5 |
2.7 |
54.0 |
6154 |
0.124 |
12.5 |
345 |
340 |
| 3 × 185 |
37/2.52 |
2.5 |
2.9 |
58.0 |
7334 |
0.0991 |
12.5 |
400 |
380 |
| 3 × 240 |
48/2.52 |
2.6 |
3.0 |
63.0 |
9146 |
0.0754 |
12.5 |
470 |
435 |
| 3 × 300 |
61/2.52 |
2.8 |
3.2 |
69.0 |
11176 |
0.0601 |
12.5 |
535 |
485 |
| 3 × 400 |
61/2.97 |
3.0 |
3.5 |
77.0 |
14379 |
0.0470 |
12.5 |
620 |
520 |
Συσκευή και αποστολή:Είμαστε σε θέση να ανταποκριθούμε στα αυστηρότερα χρονοδιαγράμματα παράδοσης ανά παραγγελία αγοράς.Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς κάθε καθυστέρηση στην παράδοση καλωδίου μπορεί να συμβάλει στην συνολική καθυστέρηση του έργου και την υπέρβαση του κόστους.
Το καλώδιο διατίθεται σε ξύλινους τροχούς, κυματοειδή κιβώτια και κυλίνδρους.Η απαιτούμενη σήμανση πρέπει να εκτυπώνεται με υλικό ανθεκτικό στις καιρικές συνθήκες στο εξωτερικό του τύμπανου σύμφωνα με τις απαιτήσεις του πελάτη..
