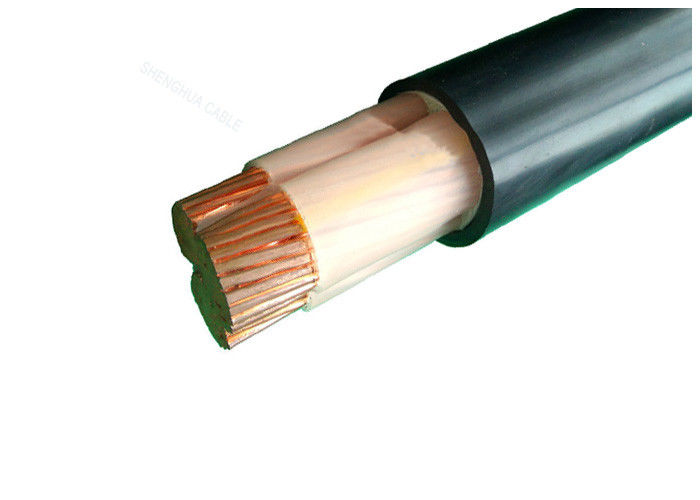

Πυρήνας τέσσερα με διαμορφωμένο το ανεμιστήρας πιστοποιητικό υλικών πληρώσεως KEMA πολυπροπυλενίου χάλκινων καλωδίων αγωγών XLPE
Περιγραφή:
μονωμένο καλώδιο ηλεκτρικής δύναμης 0.6/1kv XLPE
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ, KEMA. ISO. VDE
Κατασκευές
Αγωγός: Συμπαγής προσαραγμένος αγωγός χαλκού, Cl.2 σύμφωνα με το IEC 60228
Μόνωση: XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 ℃
Θήκη: Τύπος ST2 PVC στο IEC 60502, μαύρο
Εφαρμογές
Για να βάλει στο εσωτερικό και υπαίθρια. Ικανός να αντέξει ορισμένη έλξη κατά τη διάρκεια της εγκατάστασης, αλλά τις μη εξωτερικές μηχανικές δυνάμεις. Η τοποθέτηση του ενιαίου καλωδίου πυρήνων στους μαγνητικούς αγωγούς δεν επιτρέπεται.
Πρότυπα
Διεθνής: IEC 60502, IEC 60228
Κίνα: GB/T 12706.1-2008
Άλλα πρότυπα όπως οι BS, το DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία
Εκτιμημένη τάση: 0.6/1kV
Μέγιστα Temp αγωγών.: κανονικός (90℃), μην βραχυκυκλώστε όχι περισσότεροι από 5 s (160℃ όταν τμήμα-περιοχή κάτω από 300mm2, 140℃ όταν τμήμα-περιοχή επάνω από 300mm2)
Ελάχιστα περιβαλλοντικά Temp.: Το καλώδιο θα θερμαθεί προ εάν η περιβαλλοντική θερμοκρασία είναι κάτω από 0℃
Ελάχιστη κάμπτοντας ακτίνα: ενιαίο καλώδιο 20 πυρήνων (d+D) ±5%
Multi-core καλώδιο 15 (d+D) ±5%
Πιστοποιητικά
CE, RoHS, Συμβούλιο Πολιτιστικής Συνεργασίας, KEMA και περισσότερα άλλα κατά παράκληση
Διαταγή των συμβουλών
Εκτιμημένη τάση
Πρότυπα εφαρμογής: IEC/BS/UL/GB
Αριθμός πυρήνων
Μέγεθος & κατασκευή αγωγών
Τύπος μόνωσης
Θωρακισμένος ή. Εάν τεθωρακισμένο, ο τύπος τεθωρακισμένων & το υλικό
Η απαίτηση της θήκης
Μήκος του καλωδίου & της απαίτησης συσκευασίας
Άλλη απαίτηση
Τεχνικές προδιαγραφές:
| Nom. Διατομή του αγωγού | Προσαράσσει το αριθ. /Dia. από τον αγωγό | Πάχος μόνωσης | Πάχος θηκών | Περ. O.D. |
Περ. . Βάρος |
Μέγιστη αντίσταση D.C του αγωγού (20 ℃) | Δοκιμή της τάσης A.C | Τρέχουσα εκτίμηση | |
| χιλ.2 | pc/mm | χιλ. | χιλ. | Χαμηλότερο όριο (χιλ.) | kg/km | Ω το /km | kV/5min | Στον αέρα (α) | Κατευθύνετε στο χώμα (Α) |
| 4 × 4 | 1/2.25 | 0,7 | 1.8 | 13.0 | 253 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 1/2.76 | 0,7 | 1.8 | 14.0 | 337 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0,7 | 1.8 | 17.0 | 501 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0,7 | 1.8 | 20.0 | 778 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0,9 | 1.8 | 23.0 | 1160 | 0,727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0,9 | 1.8 | 25 | 1554 | 0,524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.8 | 23 | 2148 | 0,387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.8 | 27 | 2928 | 0,268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.9 | 31 | 3854 | 0,193 | 3.5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1.2 | 2.0 | 33 | 4925 | 0,153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 2.2 | 38 | 6238 | 0,124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 2.3 | 42 | 7562 | 0,0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 2.5 | 47 | 9836 | 0,0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 2.6 | 52 | 12550 | 0,0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 3.1 | 66 | 15929 | 0,0470 | 3.5 | 570 | 575 |
Συσκευασία και ναυτιλία
Είμαστε σε θέση τις ακριβέστερες ημερομηνίες παράδοσης σύμφωνα με ανά εντολή αγοράς. Να τηρήσει την προθεσμία είναι πάντα η ύψιστη προτεραιότητα δεδομένου ότι οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει στη γενικές καθυστέρηση και την υπέρβαση κόστους προγράμματος.
Το καλώδιο παρέχεται στα ξύλινα εξέλικτρα, τα ζαρωμένες κιβώτια και τις σπείρες. Οι άκρες καλωδίων σφραγίζονται με την αυτοκόλλητη ταινία BOPP και τα non-hygroscopic σφραγίζοντας καλύμματα για να προστατεύσουν τις άκρες καλωδίων από την υγρασία. Ο απαραίτητος χαρακτηρισμός θα τυπωθεί με ένα στεγανό υλικό στις εξωτερικές όψεις του τυμπάνου σύμφωνα με την απαίτηση του πελάτη.
