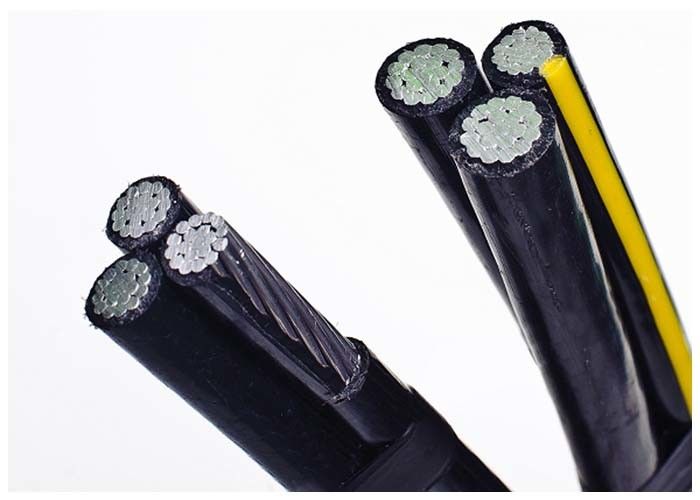

Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
  • Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
  • Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor

Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor

Τόπος καταγωγής Κίνα
Μάρκα QINGDAO YICABLE CABLE
Πιστοποίηση TS 11654 AER
Λεπτομέρειες προϊόντος
Αγωγός φάσης:
Αλουμίνιο
Μόνωση:
PE ή PVC
Ονομαστική τάση:
0,6/1kv
Εφαρμογή:
Γραμμές μετάδοσης ισχύος εναέριας ενέργειας
Ουδέτερος αγωγός:
Κράμα αλουμινίου
Πυρήνες αριθ.:
2,3,4,5,6
Επισημαίνω:

xlpe electrical cable

,

xlpe power cable

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
500m
Τιμή
0.19-10.99USD/m
Συσκευασία λεπτομέρειες
Ξύλινο τύμπανο χάλυβα τυμπάνων
Χρόνος παράδοσης
15 ημέρες
Όροι πληρωμής
L/C,D/A,D/P,T/T
Περιγραφή προϊόντος

ΠεριγραφήΔιοδηγοί φάσης + 1 οδηγός αγγελιοφόρου + 1 οδηγός φωτισμού δρόμου







Τα αέρινα καλώδια Bundled που έχουν σχεδιαστεί για αεροπορικές γραμμές διανομής έχουν έναν μονωμένο ουδέτερο αγγελιοφόρο από AAAC, πάνω στον οποίο ο μονωμένος αλουμινένιος αγωγός φάσης περιστρέφεται ελικοειδή.Τα καλώδια έχουν βαθμολογία 0.6/1(1.2) kV και συμμορφώνονται με την IEC60502.



Κατασκευή



  1. Διοικητής:



α) Φάση - Ο αγωγός φάσης πρέπει να είναι από αλουμινένιο αγωγό κατά κατάσταση H68 και συμπιεσμένη κυκλική ράβδο.



b)Neutral or messenger - The Neutral or messenger conductor shall be of aluminium alloy conductor and compacted circular stranded c)Street Lighting- The street lighting conductors shall be of H68 condition aluminium conductor and compacted circular stranded- Τι;



  1. Απομόνωση:



Οι φασικοί, ουδέτεροι αγωγοί πρέπει να εξωθούν με πολυαιθυλένιο (PE) ως μόνωση.



ΣΤΑΡΤΑΡ ΤΣ 11654



ΑΕΡ



            Απομονωμένα καλώδια       Πόρτερ.   Τελειωμένο καλώδιο
    Αριθμός   Κύρια γραμμή διανομής   Οδικός φωτισμός

    Σταυρός οδηγού Αριθμός Αριθμός Διάμετρος Αντίσταση Τρέχων Αριθμός Τρέχων Διάμετρος Ελάχιστη ελαστικότητα Αντίσταση Περίπου. Περίπου
    Τμήμα & Διασταυρώ- Διάταξη Τα καλώδια   σε θερμοκρασία 20°C Κουβαλώντας & Διασταυρώ- Κουβαλώντας Ανεξάρτητο/Με Δύναμη σε θερμοκρασία 20°C Μέσος όρος βάρος
      Τμήμα         Δυναμικότητα Τμήμα Δυναμικότητα σέρντερ Περιορισμός   Διάμετρος
                30°C   30°C
    mm2 mm2 ΚΠΣ χμ   Ωμ/km Α mm2 Α χμ kN Ωμ/km χμ kg/km
  1x16+25 1x16 1 4.4 1.91 75 - - 5.9 7.4 1.380 15 140
1x25+35 1x25 7 5.9 1.20 100 - - 6.9 10.3 0.986 17 200
  1x35+50 1x35 7 6.9 0.868 125 - - 8.1 14.2 0.720 20 275
  3x16+25 3x16 7 4.4 1.91 70 - - 5.9 7.4 1.380 22 275
3x25+35 3x25 7 5.9 1.20 90 - - 6.9 10.3 0.986 26 400
3x35+50 3x35 7 6.9 0.868 115 - - 8.1 14.2 0.720 30 575

  3x50+70 3x50 7 8.1 0.641 140 - - 9.6 20.6 0.493 35 750
  3x70+95 3x70 7 9.6 0.443 180 - - 11.4 27.9 0.363 41 1050
    3x120+95 3x120 19 12.8 0.253 250 - - 11.4 27.9 0.363 47 1550
4x16+25 4x16 1 4.4 1.91 70 - - 5.9 7.4 1.380 24 375
    4x25+35 4x25 7 5.9 0.868 90 - - 6.9 10.3 0.986 28 550
  4x35+50 4x35 7 6.9 0.868 115 - - 8.1 14.2 0.720 32 750
    4x50+70 4x50 7 8.1 0.641 140 - - 9.6 20.6 0.493 38 1000
4x70+95 4x70 7 9.6 0.443 180 - - 11.4 27.9 0.363 45 1350

  1x16+25 - - - - - 1x16 75 5.9 7.4 1.380 14 140
  1x16+1x16+25 1x16 1 4.4 1.91 70 1x16 60 5.9 7.4 1.380 15 225

3x16+1x16+25 3x16 1 4.4 1.91 60 1x16 60 5.9 7.4 1.380 22 350
3x25+1x16+35 3x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0.986 26 475
    3x35+1x16+35 3x35 7 6.9 0.868 95 1x16 60 8.1 14.2 0.720 30 625
  3x50+1x16+70 3x50 7 8.1 0.641 120 1x16 60 9.6 20.6 0.493 35 800
    3x70+1x16+95 3x70 7 9.6 0.443 150 1x16 60 11.4 27.9 0.363 41 1100
4x16+1x16+25 4x16 1 4.4 1.91 60 1x16 60 5.9 7.4 1.380 25 450
    4x25+1x16+35 4x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0.986 30 610
  4x35+1x16+50 4x35 7 6.9 0.868 95 1x16 60 8.1 14.2 0.720 34 800
    4x50+1x16+70 4x50 7 8.1 0.641 120 1x16 60 9.6 20.6 0.493 40 1060
4x70+1x16+95 4x70 7 9.6 0.443 180 1x16 60 11.4 27.9 0.363 47 1420

Al / Xlpe ( Pe ) Insulated Aerial Bunched Aerial Power Cable Standard Ts 11654 Aertor




Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor 1
