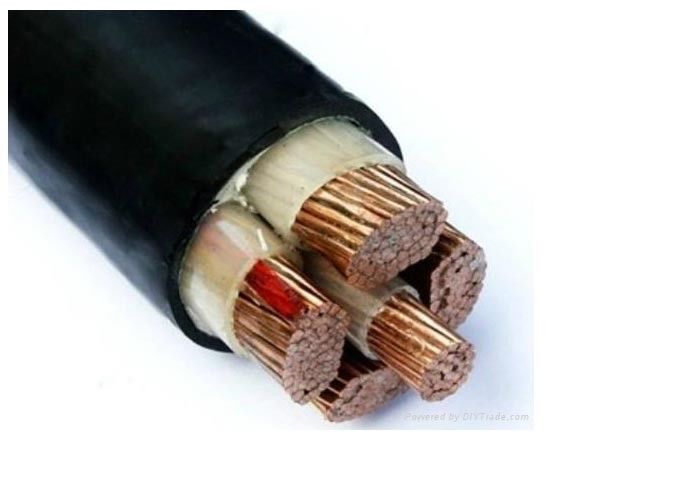

Ηλεκτρικό καλώδιο τροφοδοσίας με μόνωση XLPE 5 πυρήνων χαμηλής τάσης XLPE PVC Copper με πιστοποίηση CE IEC
Εφαρμογές: Το μονωμένο καλώδιο XLPE χρησιμοποιείται ως γραμμή διανομής και μεταφοράς ισχύος σε ονομαστική τάση 0,6/1KV.
Κατασκευή:
| Αγωγός |
Χάλκινος αγωγός σύμφωνα με το IEC 60228, Κλάση 2 |
| Κυκλικός ή Σχηματισμένος αγωγός |
| Εύκαμπτος αγωγός (κατηγορία 5) προαιρετικός. |
| Μόνωση |
XLPE (Cross-Linked Polyethylene) βαθμολογημένο σε 90℃, πολλά χρώματα προαιρετικά |
| Μεταλλική οθόνη προαιρετική |
Προαιρετική πλέξη χάλκινης ταινίας ή συρμάτων χαλκού |
| Θήκη |
PVC ή FR-PVC τύπου ST2 έως IEC 60502, μαύρο ή κόκκινο ή προσαρμογή |
Συμβουλές παραγγελίας
Ονομαστική τάση
Πρότυπο εφαρμογής: IEC/BS/UL/GB
Αριθμός Πυρήνων
Μέγεθος & Κατασκευή Αγωγού
Τύπος μόνωσης
Θωρακισμένα ή άθωρα. Εάν η θωράκιση, ο τύπος και το υλικό της θωράκισης
Η απαίτηση της θήκης
Μήκος καλωδίου & Απαίτηση συσκευασίας
Άλλη απαίτηση
Τεχνικά στοιχεία:Ονομαστική τάση: 0,6/1kV Χαμηλή τάση
Μέγιστη θερμοκρασία αγωγού: υπό κανονικές (90℃), έκτακτης ανάγκης (130℃) ή βραχυκύκλωμα όχι περισσότερο από 5 s (250℃).
Ελάχ. Θερμοκρασία περιβάλλοντος. 0 OC, μετά την εγκατάσταση και μόνο όταν το καλώδιο είναι σε σταθερή θέση
Ελάχ. Ακτίνα κάμψης: 20 x καλώδιο OD για μονοπύρηνο χωρίς θωράκιση
15 x καλώδιο OD για πολλαπλούς πυρήνες χωρίς θωράκιση
15 x καλώδιο OD για μονοπύρηνο με θωράκιση
12 x καλώδιο OD για πολλαπλούς πυρήνες με θωράκιση
Πρότυπα:Διεθνές: IEC 60502, IEC 60228, (IEC 60332-3 μόνο για τύπου FR)
Κίνα: GB/T 12706, (GB/T 18380-3 μόνο για τύπου FR)
Άλλα πρότυπα όπως BS, DIN, VDE και ICEA κατόπιν αιτήματος
Εγκατάσταση
1. Η θερμοκρασία εγκατάστασης δεν πρέπει να υπερβαίνει τους 20℃, εάν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη από 0℃, το καλώδιο θα πρέπει να προθερμανθεί.
2. Η ακτίνα κάμψης του καλωδίου δεν πρέπει να είναι μικρότερη από 8 φορές.
3. Μετά την εγκατάσταση, το καλώδιο θα πρέπει να δοκιμάσει την τάση στάσης για 15 λεπτά. 3,5kv DC
Τεχνική παράμετρος:
| Ονομ. Διατομή αγωγού |
Πάχος μόνωσης |
Πάχος θήκης |
Περίπου OD |
Περίπου
Βάρος |
Μέγ. Αντίσταση αγωγού συνεχούς ρεύματος (20 ℃) |
Δοκιμή τάσης AC |
Τρέχουσα βαθμολογία |
| 5 × 4 |
0,7 |
1.8 |
14.5 |
349 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
0,7 |
1.8 |
15.8 |
460 |
3.08 |
3.5 |
43 |
57 |
| 5×10 |
0,7 |
1.8 |
19.0 |
699 |
1,83 |
3.5 |
60 |
77 |
| 5 × 16 |
0,7 |
1.8 |
22.0 |
1013 |
1.15 |
3.5 |
83 |
105 |
| 5 × 25 |
0,9 |
1.8 |
25.0 |
1566 |
0,727 |
3.5 |
105 |
125 |
| 5 × 35 |
0,9 |
1.9 |
28.0 |
2083 |
0,524 |
3.5 |
125 |
155 |
| 5×50 |
1.0 |
2.0 |
31.0 |
2921 |
0,387 |
3.5 |
160 |
185 |
| 5×70 |
1.1 |
2.1 |
36.0 |
3974 |
0,268 |
3.5 |
200 |
225 |
| 5×95 |
1.1 |
2.2 |
39,0 |
5297 |
0,193 |
3.5 |
245 |
270 |
| 5 × 120 |
1.2 |
2.4 |
44.0 |
6638 |
0,153 |
3.5 |
285 |
310 |
| 5 × 150 |
1.4 |
2.5 |
49,0 |
8290 |
0,124 |
3.5 |
325 |
345 |
| 5 × 185 |
1.6 |
2.7 |
55,0 |
10215 |
0,0991 |
3.5 |
375 |
390 |
| 5 × 240 |
1.7 |
3.0 |
64,0 |
13130 |
0,0754 |
3.5 |
440 |
450 |
| 5 × 300 |
1.8 |
3.2 |
70,0 |
16670 |
0,0601 |
3.5 |
505 |
515 |
Συσκευασία και αποστολή:Είμαστε σε θέση να τηρήσουμε τα πιο αυστηρά χρονοδιαγράμματα παράδοσης σύμφωνα με ανά παραγγελία αγοράς. Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει στη συνολική καθυστέρηση του έργου και στην υπέρβαση του κόστους.
Το καλώδιο παρέχεται σε ξύλινα καρούλια, κυματοειδές κουτιά και πηνία. Τα άκρα των καλωδίων σφραγίζονται με αυτοκόλλητη ταινία BOPP και μη υγροσκοπικά καπάκια σφράγισης για προστασία των άκρων των καλωδίων από την υγρασία. Η απαιτούμενη σήμανση θα τυπωθεί με ανθεκτικό στις καιρικές συνθήκες υλικό στις εξωτερικές πλευρές του τυμπάνου σύμφωνα με τις απαιτήσεις του πελάτη.
Service Aftersales
Εμείς, η Shanghai Shenghua Cable Group ειδικευόμαστε στην Ε&Α και στην κατασκευή καλωδίων και καλωδίων. Έχουμε περάσει την Πιστοποίηση Διεθνούς Συστήματος Ποιότητας ISO9001:2008 (ZDHY), η οποία καλύπτει όλη τη διαδικασία διαχείρισης της επιχείρησης. Έχει τεθεί σε εφαρμογή ένα ολοκληρωμένο σύστημα ποιοτικού ελέγχου για να διασφαλιστεί ότι τα προϊόντα πληρούν τα διεθνή πρότυπα. Το δόγμα μας είναι: Δημιουργία κορυφαίας επιχείρησης, υψηλής ποιότητας προϊόν, εξαιρετική εξυπηρέτηση και γνωστή επωνυμία. «Τηρείτε τη διασφάλιση ποιότητας, αφοσιωμένοι στο να παρέχουμε στους χρήστες πάντα αξιόπιστα προϊόντα» είναι η δέσμευσή μας για την ποιότητα. Τα προϊόντα της εταιρείας μας είναι ασφαλισμένα από την PICC (the People's Insurance Company of China). Επιπλέον, προσφέρουμε συγκεκριμένες εγγυήσεις ως εξής:
1. Εγγυόμαστε ότι θα συμμορφωθούμε με τις απαιτήσεις της περιόδου εγγύησης που καθορίζονται στη σύμβαση.
2. Θα κατασκευαζόμαστε σύμφωνα με αυτές τις προδιαγραφές και ότι τα Προϊόντα θα είναι νέα, αχρησιμοποίητα, από τα πιο πρόσφατα ή τρέχοντα μοντέλα. Μόλις επιλεγούμε, θα προμηθεύσουμε τα Αγαθά αυστηρά σύμφωνα με τις απαιτήσεις της Σύμβασης.
3. Η εγγύηση θα παραμείνει σε ισχύ για δώδεκα (12) μήνες μετά τα Εμπορεύματα ή οποιοδήποτε τμήμα
ανάλογα με την περίπτωση, έχουν παραδοθεί και γίνει αποδεκτό στον τελικό προορισμό
που αναφέρεται στο SCC, ή για δεκαοκτώ (18) μήνες μετά την ημερομηνία αποστολής από το λιμάνι ή
τόπος φόρτωσης στη χώρα προέλευσης, όποια περίοδος ολοκληρώνεται νωρίτερα.
4. Κατά τη διάρκεια της περιόδου εγγύησης, ο αγοραστής μπορεί να δηλώσει απευθείας στον κατασκευαστή με γραπτή μορφή ή από τον αντιπρόσωπο εάν υπάρχει οποιοδήποτε πρόβλημα στην ποιότητα των προϊόντων. Ο κατασκευαστής θα κάνει την επισκευή ή την αντικατάσταση σε εύλογο χρόνο και θα αναλάβει όλα τα σχετικά έξοδα.
