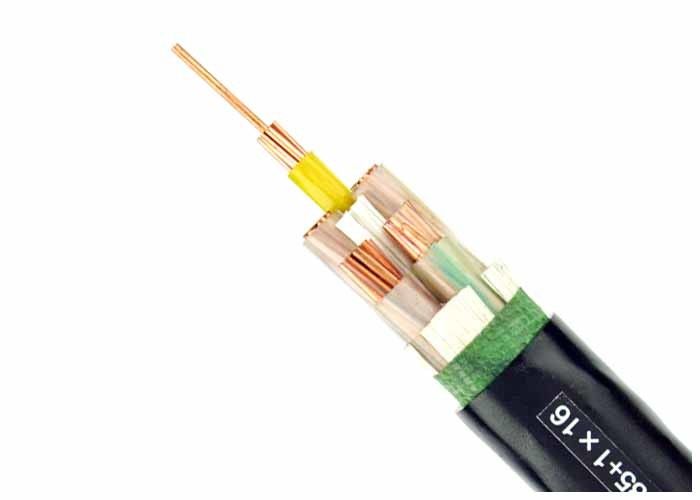

Χαμηλής τάσης χαλκό ηλεκτρικό XLPE μονωμένο καλώδιο ισχύος LV με πιστοποίηση CE IEC KEMA
Εφαρμογές: Το μονωμένο καλώδιο XLPE χρησιμοποιείται ως γραμμή διανομής και μετάδοσης ενέργειας με ονομαστική τάση 0,6/1KV.
Κατασκευή:
| Διοικητής |
Διοδηγός χαλκού σύμφωνα με την IEC 60228, κλάση 2 |
| Διοδηγός κυκλικού ή σχήματος |
| Ελαστικός αγωγός (κλάση 5) προαιρετικός. |
| Απομόνωση |
XLPE (Cross-Linked Polyethylene) με ονομαστική θερμοκρασία 90°C,πολλά χρώματα προαιρετικά |
| Μεταλλική οθόνη προαιρετική |
Ταινίες ή σύρματα χαλκού που πλέκονται προαιρετικά |
| Κεφαλή |
PVC ή FR-PVC τύπου ST2 έως IEC 60502, μαύρο ή κόκκινο ή προσαρμογή |
Συμβουλές για την παραγγελία
Διορισμένη τάση
Πρότυπο εφαρμογής: IEC/BS/UL/GB
Αριθμός πυρήνων
Μέγεθος και κατασκευή του αγωγού
Τύπος μόνωσης
Αν είναι πανοπλία, ο τύπος και το υλικό της
Η Απαιτήσις της Κάλυψης
Διάρκεια καλωδίου και απαιτήσεις συσκευασίας
Άλλη απαίτηση
Τεχνικά δεδομένα:Ονομαστική τάση:00,6/1kV Χαμηλή τάση
Μέγιστη θερμοκρασία του αγωγού: σε συνθήκες κανονικής (90°C), έκτακτης ανάγκης (130°C) ή βραχυκυκλώματος όχι περισσότερο από 5 δευτερόλεπτα (250°C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0 oC, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 20 φορές υπερβολική πίεση καλωδίου για έναν πυρήνα χωρίς θωράκιση.
15 x καλώδιο O.D για πολυπυρήνες χωρίς θωράκιση
15 x καλώδιο O.D για ενιαίο πυρήνα με θωράκιση
12 x καλώδιο O.D για πολυπυρήνα με θωράκιση
Πρότυπα:Διεθνής: IEC 60502, IEC 60228, (IEC 60332-3 μόνο για τον τύπο FR)
Κίνα: GB/T 12706, (GB/T 18380-3 μόνο για τον τύπο FR)
Άλλα πρότυπα όπως BS, DIN, VDE και ICEA κατόπιν αιτήματος
Εγκατάσταση
1Η θερμοκρασία εγκατάστασης δεν πρέπει να υπερβαίνει τους 20°C. Εάν η θερμοκρασία του περιβάλλοντος είναι χαμηλότερη από 0°C, το καλώδιο πρέπει να προθερμίζεται.
2Η ακτίνα κάμψης του καλωδίου δεν πρέπει να είναι μικρότερη από 8 φορές.
3Μετά την εγκατάσταση, το καλώδιο πρέπει να δοκιμαστεί με τάση στάθμευσης για 15 λεπτά.
Τεχνική παράμετρος:
| Ονομαστική διατομή του αγωγού |
Δυνατότητα απομόνωσης |
Δυνατότητα εκτόξευσης |
Περίπου. |
Περίπου.
Βάρος |
Μέγιστη αντίσταση DC του αγωγού (20 °C) |
Δοκιμαστική τάση AC |
Τρέχουσα αξιολόγηση |
| 4 × 4 |
0.7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| 4 × 6 |
0.7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
0.7 |
1.8 |
17.0 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4 × 16 |
0.7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
0.9 |
1.8 |
23.0 |
1160 |
0.727 |
3.5 |
105 |
125 |
| 4 × 35 |
0.9 |
1.8 |
25 |
1554 |
0.524 |
3.5 |
125 |
155 |
| 4 × 50 |
1.0 |
1.8 |
23 |
2148 |
0.387 |
3.5 |
160 |
185 |
| 4 × 70 |
1.1 |
1.8 |
27 |
2928 |
0.268 |
3.5 |
200 |
225 |
| 4 × 95 |
1.1 |
1.9 |
31 |
3854 |
0.193 |
3.5 |
245 |
270 |
| 4 × 120 |
1.2 |
2.0 |
33 |
4925 |
0.153 |
3.5 |
285 |
310 |
| 4 × 150 |
1.4 |
2.2 |
38 |
6238 |
0.124 |
3.5 |
325 |
345 |
| 4 × 185 |
1.6 |
2.3 |
42 |
7562 |
0.0991 |
3.5 |
375 |
390 |
| 4 × 240 |
1.7 |
2.5 |
47 |
9836 |
0.0754 |
3.5 |
440 |
450 |
| 4 × 300 |
1.8 |
2.6 |
52 |
12550 |
0.0601 |
3.5 |
505 |
515 |
| 4 × 400 |
2.0 |
3.1 |
66 |
15929 |
0.0470 |
3.5 |
570 |
575 |
|
Συσκευή και αποστολή:Είμαστε σε θέση να ανταποκριθούμε στα αυστηρότερα χρονοδιαγράμματα παράδοσης ανά παραγγελία αγοράς.Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς κάθε καθυστέρηση στην παράδοση καλωδίου μπορεί να συμβάλει στην συνολική καθυστέρηση του έργου και την υπέρβαση του κόστους.
Το καλώδιο διατίθεται σε ξύλινους τροχούς, κυματοειδή κιβώτια και κυλίνδρους.Η απαιτούμενη σήμανση πρέπει να εκτυπώνεται με υλικό ανθεκτικό στις καιρικές συνθήκες στο εξωτερικό του τύμπανου σύμφωνα με τις απαιτήσεις του πελάτη..
Υπηρεσία μετά την πώληση
Εμείς, η Shanghai Shenghua Cable Group είμαστε ειδικοί στην έρευνα και ανάπτυξη και την κατασκευή καλωδίων και καλωδίων.που καλύπτει ολόκληρη τη διαδικασία διαχείρισης της επιχείρησηςΈνα ολοκληρωμένο σύστημα ελέγχου ποιότητας έχει τεθεί σε εφαρμογή για να διασφαλιστεί ότι τα προϊόντα ανταποκρίνονται στα διεθνή πρότυπα.Εξαιρετική εξυπηρέτηση και γνωστή μάρκα. "Ακολουθήστε την εγγύηση ποιότητας, αφιερωμένη στην παροχή στους χρήστες αξιόπιστα προϊόντα πάντα" είναι η δέσμευσή μας για την ποιότητα.Τα προϊόντα της εταιρείας μας είναι ασφαλισμένα από την PICC (Η Λαϊκή Ασφαλιστική Εταιρεία της Κίνας)Επιπλέον, προσφέρουμε συγκεκριμένες εγγυήσεις όπως παρακάτω:
1.Εγγυόμαστε ότι θα συμμορφωθούμε με τις απαιτήσεις της περιόδου εγγύησης που ορίζονται στη σύμβαση.
2Θα κατασκευαζόμαστε σύμφωνα με τις προδιαγραφές και τα προϊόντα θα είναι καινούρια, αχρησιμοποίητα, των πιο πρόσφατων ή τρέχοντων μοντέλων.Θα προμηθεύσουμε τα αγαθά αυστηρά σύμφωνα με τις απαιτήσεις της σύμβασης..
3Η εγγύηση παραμένει έγκυρη για δώδεκα (12) μήνες μετά την παραλαβή των εμπορευμάτων, ή οποιαδήποτε μερίδα τους.
εκ των οποίων, κατά περίπτωση, έχουν παραδοθεί στον τελικό προορισμό και έχουν γίνει δεκτές εκεί
που αναφέρεται στο ΚΣΣ ή για δεκαοκτώ (18) μήνες μετά την ημερομηνία αποστολής από το λιμάνι ή
τον τόπο φόρτωσης στη χώρα καταγωγής, ανάλογα με το ποια περίοδος λήγει νωρίτερα.
4Κατά τη διάρκεια της περιόδου εγγύησης ο αγοραστής μπορεί να δηλώσει απευθείας στον κατασκευαστή γραπτώς ή μέσω του αντιπροσώπου εάν υπάρχει κάποιο πρόβλημα στην ποιότητα των προϊόντων.Ο κατασκευαστής θα πραγματοποιήσει την επισκευή ή την αντικατάσταση εντός εύλογου χρόνου., και θα αναλάβει όλα τα σχετικά έξοδα.
