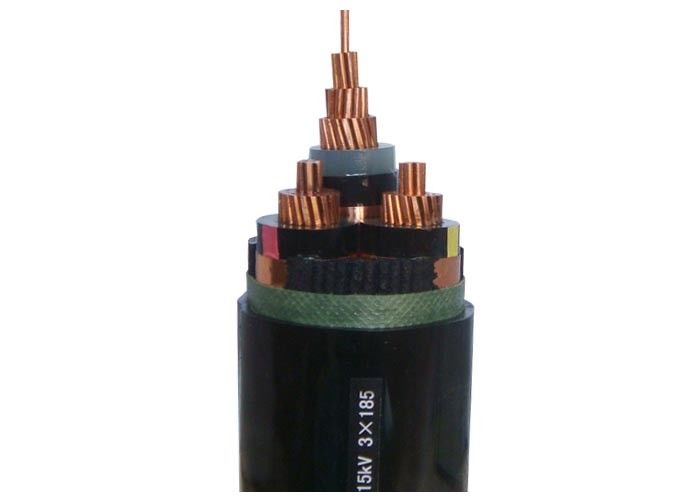

3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable
  • 3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable
  • 3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable
  • 3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable
  • 3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable
3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable

3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable

Τόπος καταγωγής Κίνα
Μάρκα QINGDAO YICABLE CABLE
Πιστοποίηση CE, RoHS, CCC, KEMA, BV
Λεπτομέρειες προϊόντος
Όνομα προϊόντος:
Καλώδιο Ηλεκτρικής Ισχύος με Μόνωση XLPE
Ονομαστική διατομή αγωγού:
35 mm2 έως 500 mm2
Δοκιμαστική τάση:
42 kV/ 5 λεπτά.
Πρότυπο:
IEC 60502-2 ,IEC 60228,BS 6622, VDE 0276
Εφαρμογή:
Για τοποθέτηση σε εσωτερικό ή εξωτερικό χώρο με σωλήνα
Ονομαστική τάση:
12/20KV
Μόνωση:
Μόνωση XLPE
Συσκευασία τυμπάνων:
Ξύλινο τύμπανο από χάλυβα συνθήκης με καλή προστασία/Ολόκληρο ξύλινο τύμπανο ή ολόκληρο μεταλλικό τύ
Επισημαίνω:

xlpe electrical cable

,

cross linked polyethylene cable

Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
500m
Τιμή
Διαπραγματεύσιμος
Συσκευασία λεπτομέρειες
ξύλινη συσκευασία τυμπάνων σιδήρου (με την προστασία)/ολόκληρο ξύλινο τύμπανο/ολόκληρο τύμπανο μετάλ
Χρόνος παράδοσης
10 -15 εργάσιμες ημέρες μετά από τη λαμβανόμενη προκαταβολή
Όροι πληρωμής
Μ / Τ ή LC
Δυνατότητα προσφοράς
100KM ΤΟ ΜΗΝΑ
Περιγραφή προϊόντος

Καλώδιο τροφοδοσίας με μόνωση XLPE τριών πυρήνων με σήτα χάλκινης ταινίας καλώδιο μέσης τάσης





Περιγραφή:



Καλώδιο ηλεκτρικής ενέργειας με μόνωση 12/20kv XLPE

CU/XLPE/PVC, IEC 60502-2

IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.

CE, CCC, KEMA. ISO





Κατασκευές:



Αγωγός: Συμπαγής χάλκινος αγωγός, Cl.2 σύμφωνα με το IEC 60228
Μόνωση: XLPE (πολυαιθυλένιο με σταυροειδείς δεσμούς) βαθμολογημένο στους 90 ℃
Θήκη: PVC τύπου ST2 έως IEC 60502, μαύρο







Σημείωμα:Χρώμα μόνωσης σύμφωνα με τα πρότυπα ή τις απαιτήσεις του πελάτη





Εφαρμογές:



Για τοποθέτηση σε εσωτερικούς και εξωτερικούς χώρους. Ικανό να αντέχει κάποια πρόσφυση κατά την εγκατάσταση, αλλά όχι εξωτερικές μηχανικές δυνάμεις. Δεν επιτρέπεται η τοποθέτηση καλωδίου μονού πυρήνα σε μαγνητικούς αγωγούς.





Πρότυπα:



Διεθνές: IEC 60502, IEC 60228, IBS 6622, VDE 0276

Κίνα: GB/T 12706.2-2008

Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος

3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable 0





Τεχνικά στοιχεία:



Ονομαστική τάση: 12/20kV

Μέγ. Θερμοκρασία αγωγού: κανονική (90℃), βραχυκύκλωμα όχι περισσότερο από 5 δευτ. (160℃ σε περιοχή τομής

κάτω από 300 mm2, 140℃ όταν η περιοχή τομής είναι πάνω από 300mm2)

Ελάχ. Θερμοκρασία περιβάλλοντος: Το καλώδιο θα προθερμαίνεται εάν η θερμοκρασία περιβάλλοντος είναι κάτω από 0℃

Ελάχ. Ακτίνα κάμψης: μονοπύρηνο καλώδιο 20(d+D)±5%

Καλώδιο πολλαπλών πυρήνων 15(d+D)±5%





Πιστοποιητικά:



CE, RoHS, CCC, KEMA και άλλα άλλα κατόπιν αιτήματος





Τεχνικές προδιαγραφές:

Ονομ. Διατομή αγωγού Πάχος μόνωσης Πάχος θήκης Περίπου OD Περίπου Βάρος Μέγ. Αντίσταση αγωγού συνεχούς ρεύματος (20 ℃) Δοκιμή τάσης AC Τρέχουσα βαθμολογία
mm2 mm mm mm kg/km Ω /χλμ kV/5min Στον αέρα (Α) Στο έδαφος (Α)
1×50 5.5 2.0 29 846 0,641 42 215 255
1×70 5.5 2.0 30 959 0,443 42 265 280
1×95 5.5 2.0 32 1093 0,320 42 325 340
1×120 5.5 2.0 34 1236 0,253 42 370 385
1×150 5.5 2.0 35 1373 0,206 42 420 435
1×185 5.5 2.0 38 1573 0,164 42 485 495
1×240 5.5 2.5 40 1817 0,125 42 575 580
1×300 5.5 2.5 43 2084 0,100 42 660 660
1×400 5.5 2.5 45 2455 0,0778 42 775 765
1×500 5.5 2.5 48 2861 0,0605 42 890 885
1×630 5.5 2.6 49 3863 0,0469 42 1060 1010
1×800 5.5 2.8 57 3985 0,0367 42 1230 1160
1×1000 5.5 2.9 61 4718 0,0291 42 1410 1300
1×1200 5.5 3.1 65 5460 0,0247 42 1540 1410
3×35 5.5 3.0 57 2696 0,868 42 130 130
3×50 5.5 3.0 60 2973 0,641 42 160 155
3×70 5.5 3.0 63 3321 0,443 42 195 190
3×95 5.5 3.5 67 3825 0,320 42 240 225
3×120 5.5 3.5 71 4262 0,253 42 275 285
3×150 5.5 3.5 74 4846 0,206 42 310 325
3×185 5.5 3.5 78 5361 0,164 42 355 380
3×240 5.5 3.5 84 6263 0,125 42 420 430
3×300 5.5 4.0 89 7141 0,1000 42 475 490
3×400 5.5 4.1 96 8647 0,0778 42 555 485

Ετικέτες:

συνδεμένο σταυρός καλώδιο πολυαιθυλενίου,

XLPE καλώδιο τροφοδοσίας,

xlpe ηλεκτρικό καλώδιο
