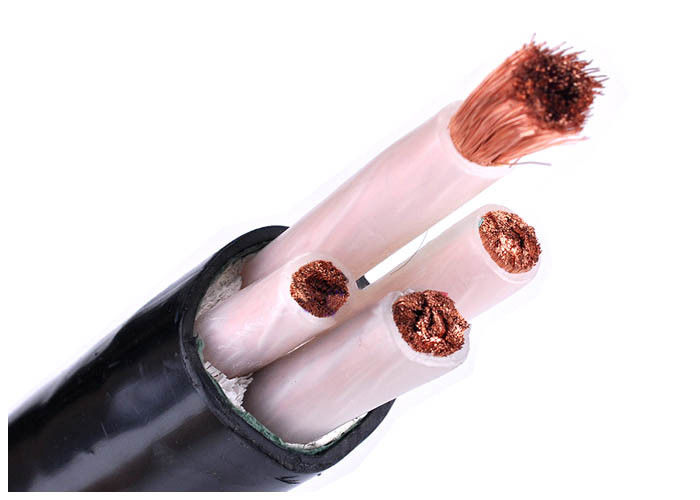

Χαμηλής τάσης IEC60228 Class 5 Copper Conductor XLPE Insulation Sheath PVC Flexible Power Cable
Κατασκευή
Αγωγός: Ανοπτημένος εύκαμπτος αγωγός (κατηγορία 5) σύμφωνα με το IEC 60228
Μόνωση: XLPE βαθμολογημένη στους 90℃
Μεταλλική οθόνη προαιρετική : Προαιρετική πλέξη χάλκινης ταινίας ή χάλκινων καλωδίων
Θωρακισμένο προαιρετικό: : Σύρμα αλουμινίου ή ταινία από ανοξείδωτο χάλυβα για καλώδιο μονού πυρήνα, χαλύβδινο σύρμα ή χάλυβας
ταινία για καλώδιο πολλαπλών πυρήνων
Θήκη: PVC ή FR-PVC τύπου ST2 έως IEC 60502, μαύρο ή κόκκινο ή προσαρμογή
| Τύπος |
Περιγραφή |
Ονομαστική τάση |
ΟΧΙ. των Πυρήνων |
Nomibal τμήμα (mm2) |
Εφαρμογές |
| YJV YJLV |
Αγωγός Cu ή Al, με μόνωση XLPE. Ηλεκτρικό καλώδιο με επένδυση από PVC |
0,6/1KV |
1,2,3,4 |
1,5 έως 400 |
Για τοποθέτηση σε εσωτερικούς και εξωτερικούς χώρους. Το καλώδιο τροφοδοσίας με μόνωση LV XLPE χρησιμοποιείται στο σύστημα μεταφοράς και διανομής με ονομαστική τάση U(Um) ≤10KV. Το καλώδιο τροφοδοσίας με μόνωση HV XLPE αναφέρεται στη μετάδοση καλωδίου ισχύος μεταξύ 10KV-35KV, συχνά εφαρμόζεται στον κεντρικό δρόμο μεταφοράς ισχύος. Ικανό να αντέχει κάποια πρόσφυση κατά την εγκατάσταση, αλλά όχι εξωτερικές μηχανικές δυνάμεις. |
| 3+1 |
3×4+1×2,5 έως 3×400+1×185 |
| 6/6 kV |
1,3 |
25 έως 500 |
| 8,7/10kV 8,7/15kV 12/20kV |
1 |
25 έως 500 |
| 3 |
25 έως 300 |
| 21/35kv |
1 |
50 έως 500 |
| |
|
|
|
|
|
Εφαρμογές:
Χρησιμοποιείται εξωτερικά ως καλώδια ενεργειακής κοινής ωφέλειας και φωτισμού, σε αγωγούς καλωδίων, κάτω από το έδαφος, κάτω από κανονικό
και αλμυρό νερό αν είναι ειδικά φτιαγμένο.
Πρότυπα:
Διεθνές: IEC 60502, IEC 60228, (IEC 60332-3 μόνο για τύπου FR)
Κίνα: GB/T 12706, (GB/T 18380-3 μόνο για τύπου FR)
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία:
Ονομαστική τάση: 0,6/1kV Χαμηλή τάση
Μέγιστη θερμοκρασία αγωγού: υπό κανονική (90 ℃), έκτακτης ανάγκης (160 ℃) ή βραχυκύκλωμα όχι
περισσότερες από 5 s (250℃) συνθήκες.
Ελάχ. Θερμοκρασία περιβάλλοντος. 0 OC, μετά την εγκατάσταση και μόνο όταν το καλώδιο είναι σε σταθερή θέση
Ελάχ. Ακτίνα κάμψης: 20 x καλώδιο OD για μονοπύρηνο χωρίς θωράκιση
15 x καλώδιο OD για πολλαπλούς πυρήνες χωρίς θωράκιση
15 x καλώδιο OD για μονοπύρηνο με θωράκιση
12 x καλώδιο OD για πολλαπλούς πυρήνες με θωράκιση
Πιστοποιητικά
ISO, CE, KEMA, IEC, RoHS, CCC, P3C και άλλα άλλα κατόπιν αιτήματος
Συμβουλές παραγγελίας
Ονομαστική τάση
Πρότυπο εφαρμογής: IEC/BS/UL/GB
Αριθμός Πυρήνων
Μέγεθος & Κατασκευή Αγωγού
Τύπος μόνωσης
Θωρακισμένα ή άθωρα. Αν θωράκιση, ο τύπος και το υλικό της θωράκισης
Η απαίτηση της θήκης
Μήκος καλωδίου & Απαίτηση συσκευασίας
Άλλη απαίτηση
Συσκευασία και αποστολή
Είμαστε σε θέση να τηρήσουμε τα πιο αυστηρά χρονοδιαγράμματα παράδοσης σύμφωνα με ανά παραγγελία αγοράς.
Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει
για τη συνολική καθυστέρηση του έργου και την υπέρβαση του κόστους.
Το καλώδιο παρέχεται σε ξύλινα καρούλια, κυματοειδές κουτιά και πηνία. Τα άκρα των καλωδίων σφραγίζονται με BOPP
Αυτοκόλλητη ταινία και μη υγροσκοπικά καπάκια στεγανοποίησης για προστασία των άκρων των καλωδίων από την υγρασία.
Η απαιτούμενη σήμανση θα τυπώνεται με ανθεκτικό στις καιρικές συνθήκες υλικό στο εξωτερικό του τυμπάνου
σύμφωνα με την απαίτηση του πελάτη.
