Χάλκινος αγωγός ηλεκτρικού καλωδίου 3 πυρήνων MV XLPE για βιομηχανικές εγκαταστάσεις
Εφαρμογή
Χρησιμοποιείται σε σταθμούς μετασχηματιστών, μπλοκ μεταγωγής, σε σταθμούς ηλεκτροπαραγωγής και βιομηχανικές εγκαταστάσεις. Καλώδιο τροφοδοσίας μέσης τάσης για στατική εφαρμογή στο έδαφος, εντός και εκτός των εγκαταστάσεων, σε εξωτερικούς χώρους, σε καλωδιακά κανάλια, σε νερό, σε συνθήκες όπου τα καλώδια δεν εκτίθενται σε μεγαλύτερες μηχανικές καταπονήσεις και καταπόνηση εφελκυσμού.
Πρότυπα
Διεθνές: IEC 60502-2, IEC 60228
Κίνα: GB/T 12706.2-2008
Άλλα πρότυπα όπως π.χBS, DIN και ICEA κατόπιν αιτήματος

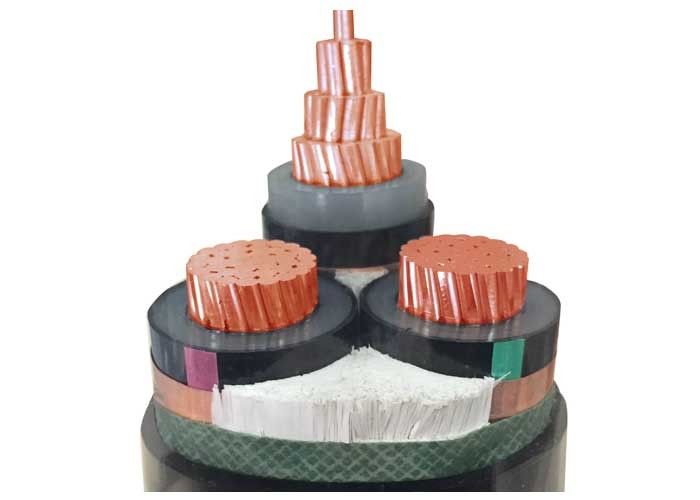

Κατασκευή
1 ..... λανθάνον γυμνός χαλκός
2 ..... εσωτερική στρώση ημιαγώγιμου υλικού
3 ..... μόνωση πυρήνα από διασταυρωμένο πολυαιθυλένιο
4 ..... εξωτερικό στρώμα από ημιαγώγιμο υλικό
5 ..... ημιαγώγιμη ταινία
6 ..... οθόνη από χάλκινα σύρματα ή ταινία
7 ..... Λωρίδες πλήρωσης, νήματα ή χαρτί
8 ..... Μη υφασμένη ταινία περιτυλίγματος ή επιβραδυντικό φλόγας
9 .... Συνολική θήκη: πολυβινυλοχλωρίδιο (PVC) ή FR-PVC, PE, LSOH
Τεχνικά στοιχεία:
|
Δοκιμαστική τάση
|
6 / 10 kV
|
[kV]
|
21 / 5 λεπτά.
|
|
|
12 / 20 kV
|
[kV]
|
42 / 5 λεπτά.
|
|
|
18 / 30 kV
|
[kV]
|
63 / 5 λεπτά.
|
|
Εύρος θερμοκρασίας
|
σε κίνηση
|
|
-20°C έως +90°C
|
|
|
σταθερός
|
|
-20°C έως +90°C
|
|
Θερμοκρασία λειτουργίας
|
βραχυκύκλωμα
|
°C
|
250
|
|
Χρόνος βραχυκυκλώματος
|
μέγ.
|
[δευτ.]
|
5
|
|
Ακτίνα κάμψης
|
ελάχ.
|
x διάμετρος
|
15
|
|
Ευφλεκτότητα
|
πρότυπο
|
|
EN 50265-2-1
|
*) Συσκευασία: CUT = καλώδιο σε διαφορετικά μήκη σε τύμπανο ή καρούλι, πιθανή κοπή στο απαιτούμενο μήκος
Στοιχεία καλωδίου ισχύος MV (6 έως 35 kv).
YJ: Μόνωση XLPE
V: Θήκη PVC
32: Θωράκιση από χαλύβδινο σύρμα—3 πυρήνες
22: Θωράκιση ταινίας χάλυβα—3 πυρήνες
72: Θωράκιση από σύρμα αλουμινίου—1 πυρήνας
62: Θωράκιση ταινίας από ανοξείδωτο χάλυβα — 1 πυρήνας
ZR: Ανθεκτικό στη φλόγα
|
Καλώδιο τροφοδοσίας MV(11kv 15kv 33kv).
|
|
Μοντέλο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5)(40.5)
|
Αρ. πυρήνα
|
Επιφάνεια διατομής αγωγού (mm2)
|
|
μόνωση xlpe
|
1 πυρήνας 3 πυρήνας
|
10 16 25 35 70 95 120 150 185 240 300 400 500 630 τετραγωνικά χιλιοστά
|
|
Cu πυρήνα
|
|
YJV, N2XSY; Καλώδιο τροφοδοσίας με επένδυση PVC
|
|
YJV22, θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC
|
|
YJV32, YJV42, θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC
|
|
Al Core
|
|
YJLV, NA2XSY; Καλώδιο τροφοδοσίας με επένδυση PVC
|
|
YJLV22, θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC
|
|
YJLV32, YJLV42, θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC
|
Αυτό το προϊόν είναι εφαρμόσιμο στη γραμμή μεταφοράς και διανομής ισχύος με ονομαστική τάση AC (U0/U) του συστήματος 3,6/6kV-26/36kV. Δρομολογείται στον αέρα (πλαίσιο καλωδιακής γέφυρας, στήριγμα εσωτερικού τοίχου και δίσκος) και χώμα (άμεσο θαμμένο, τάφρο καλωδίων, διαφορά σωλήνα κ.λπ.) αντίστοιχα της δομής προστασίας.
Πιστοποιητικό
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cκαι άλλα άλλα κατόπιν αιτήματος
ΣΥΣΚΕΥΑΣΙΑ ΚΑΙ ΑΠΟΣΤΟΛΗ
Όλα τα καλώδια για εξαγωγή είναι καλά συσκευασμένα και προστατευμένα από ξύλινο τύμπανο ή τύμπανο από ξύλο και χάλυβα. Το υλικό συσκευασίας εξαρτάται από το βάρος και το μέγεθος του καλωδίου. Μετά τα καλά συσκευασμένα τύμπανα καλωδίων που αποστέλλονται στο Sea Port, φορτώνονται σε εμπορευματοκιβώτιο 20 FT ή δοχείο 40 FT. Όλα τα τύμπανα καλωδίων είναι σταθερά στερεωμένα με ζώνη ασφαλείας για να διασφαλιστεί ότι δεν υπάρχει κίνηση κατά τη θαλάσσια μεταφορά. Το μέγεθος του εμπορευματοκιβωτίου επιλέγεται ανάλογα με το βάρος των συνολικών φορτωμένων εμπορευμάτων ή σύμφωνα με τις απαιτήσεις του πελάτη.
Υπηρεσίες
* Είμαστε ένας από τους μεγαλύτερους κατασκευαστές ηλεκτρικών καλωδίων και καλωδίων τροφοδοσίας στην Κίνα και έχουμε περισσότερα από 20 χρόνια εμπειρίας παραγωγής και εμπορίας.
* Δεχόμαστε ΚΑΕ. Το μέγεθος και το υλικό του καλωδίου είναι προσαρμοσμένα. Το δικό σας λογότυπο και το δικό σας σχέδιο είναι ευπρόσδεκτα. Θα παράγουμε σύμφωνα με την απαίτηση και την περιγραφή σας.
* Στείλτε μας αίτημα για περισσότερες πληροφορίες προϊόντων και θα σας δώσουμε σχόλια σε 12 ώρες.
