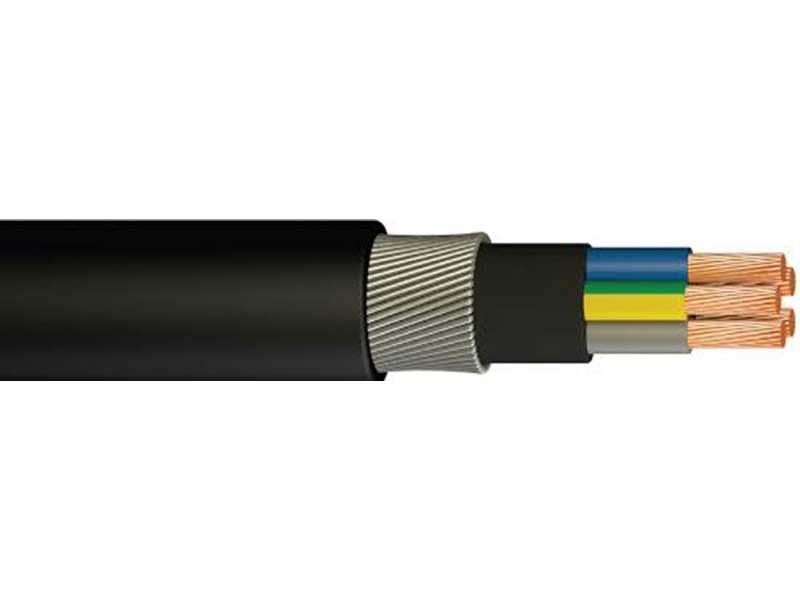

BS 7889 Χαμηλής τάσης XLPE Απομονωμένο καλώδιο ηλεκτρικής ενέργειας MV με περίβλημα PVC
Οι μηχανικές ιδιότητες του XLPE είναι ανώτερες από πολλές άλλες μόνες, προσφέροντας μεγαλύτερη αντοχή στη τέντωση, επιμήκυνση και αντοχή σε πρόσκρουση.Η προσθήκη του μαύρου άνθρακα μπορεί να χρησιμοποιηθεί για την περαιτέρω ενίσχυση της καυτής παραμόρφωσης και να κόψει μέσα από την αντίστασηΗ μόνωση XLPE δεν θα λιώνει ούτε θα στάζει, ακόμη και σε θερμοκρασίες συγκόλλησης σιδήρων, και έχει αυξημένη αντίσταση ροής και βελτιωμένα χαρακτηριστικά γήρανσης.
Φυσικά και ηλεκτρικά χαρακτηριστικά
| Αριθμός πυρήνων x |
Απομόνωση
πάχος |
Κεφαλή |
Εξωτερική Ø |
βάρος |
Δυναμικές τάσεις ρεύματος στον αέρα 30°C |
Τρέχουσα θερμοκρασία 20 °C |
| σταυροδευτερόλεπτο. |
πάχος |
Περίπου. |
Περίπου. |
| Ονομαστικό |
| Φάση |
Ανεξάρτητο |
αξία |
| mm2 |
χμ |
χμ |
χμ |
χμ |
kg / km |
Α |
Α |
| 3 × 4 + 1 × 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164 |
| 3 × 50 + 1 × 25 |
1 |
0.9 |
1.8 |
27.7 |
1951 |
173 |
198 |
| 3 × 70 + 1 × 35 |
1.1 |
0.9 |
1.9 |
31.9 |
2662 |
222 |
246 |
| 3 × 95 + 1 × 50 |
1.1 |
1 |
2.1 |
36.2 |
3578 |
271 |
293 |
| 3 × 120 + 1 × 70 |
1.2 |
1.1 |
2.2 |
39.9 |
4567 |
318 |
334 |
| 3 × 150 + 1 × 70 |
1.4 |
1.1 |
2.3 |
45 |
5514 |
370 |
375 |
| 3 × 185 + 1 × 95 |
1.6 |
1.1 |
2.5 |
49.4 |
6850 |
427 |
422 |
| 3 × 240 + 1 × 120 |
1.7 |
1.2 |
2.7 |
54.9 |
8741 |
507 |
492 |
| 3 × 300 + 1 × 150 |
1.8 |
1.4 |
2.9 |
62.9 |
11052 |
599 |
560 |
Χρησιμοποιώντας χαρακτηριστικά:
Το XLPE/PVC απομονωμένο ηλεκτρικό καλώδιο καλύπτει σειρά προϊόντων από καλώδιο, και η θερμοκρασία λειτουργίας του διαφέρει ανάλογα με τα διαφορετικά υλικά απομόνωσης, κυρίως θερμοκρασία 70 και 90 βαθμών κλπ..
Σύμφωνα με τον τύπο του αγωγού, συμπεριλαμβανομένου του στερεού αγωγού PVC/XL.PE μονωμένου ηλεκτρικού καλωδίου, του στερεού PVC/XL PE μονωμένου καλωδίου, του ευέλικτου PVC/XLPE μονωμένου καλωδίου με διαφορετικά χρώματα.
Σύμφωνα με το σχήμα του, συμπεριλαμβανομένου του επίπεδου καλωδίου, του στρογγυλού καλωδίου κλπ. με διαφορετικά χρώματα.
Συμφωνία με τον αριθμό του πυρήνα του, συμπεριλαμβανομένου του μονοπυρήνα καλωδίου, του πολυπυρήνα καλωδίου κλπ. με διαφορετικά χρώματα.
Η μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας του αγωγού για μακροχρόνια εργασία είναι 90 oC. Σε βραχυκύκλωμα (max.Η μέγιστη θερμοκρασία για τον αγωγό δεν είναι μεγαλύτερη από 250 °C..
Δ.Κ. Η αντίσταση του αγωγού συμμορφώνεται με τις διατάξεις του GB/T3956-1997.
Η θερμοκρασία του περιβάλλοντος δεν πρέπει να είναι χαμηλότερη από το 0 κατά την τοποθέτηση.Αν όχι, πρέπει να προθεραπεύεται.Το καλώδιο τοποθετείται χωρίς οριζόντιο όριο πτώσης.Το Min.Η ακτίνα κάμψης τριών πυρήνων καλωδίου πρέπει να είναι μικρότερη από 12 φορές την εξωτερική διάμετρο του καλωδίου.
Δοκιμή μερικής εκκένωσης: Ο όγκος εκκένωσης δεν πρέπει να είναι μεγαλύτερος από 10pC κάτω από 1,73Uo για το καλώδιο.
Συνιστώμενες παραμέτρους κατάταξης
Για ταχεία προσφορά / προμήθειες, βεβαιωθείτε ότι οι ερωτήσεις και οι παραγγελίες σας εξασφαλίζουν τα ακόλουθα δεδομένα:
1 Διεθνές ή Ειδικό Πρότυπο (εναλλακτικά, η ακριβής χρήση του καλωδίου).
2 Ονομαστική τάση.
3 Διοδηγοί χαλκού ή αλουμινίου.
4 Μέγεθος κάθε αγωγού.
5 Μόνωση: PVC XLPE ή άλλα.
6 Αριθμός και ταυτοποίηση των αγωγών.
7 Άλλες απαιτήσεις.
8 Συσκευή.
9 Απαιτούμενος χρόνος παράδοσης.
10 Απαιτούμενη ισχύς.
Αν όλα αυτά σου φαίνονται λίγο πολύ τεχνικά, τότε γιατί δεν επικοινωνείς μαζί μας;Ανυπομονούμε να σας βοηθήσουμε να προσδιορίσετε τα καλύτερα προϊόντα για την ειδική σας εφαρμογή και να απαντήσουμε σε τυχόν ερωτήσεις που μπορεί να έχετε.
Είμαστε μια κατασκευή σε αυτό το αρχείο για πολλά χρόνια, μπορούμε να προσφέρουμε στους πελάτες μας καλώδια με καλή ποιότητα και τιμή.
Ειλικρινά καλωσορίζουμε τους πελάτες στο σπίτι και στο εξωτερικό να διαπραγματευτούν και να συνεργαστούν μαζί μας!!!
