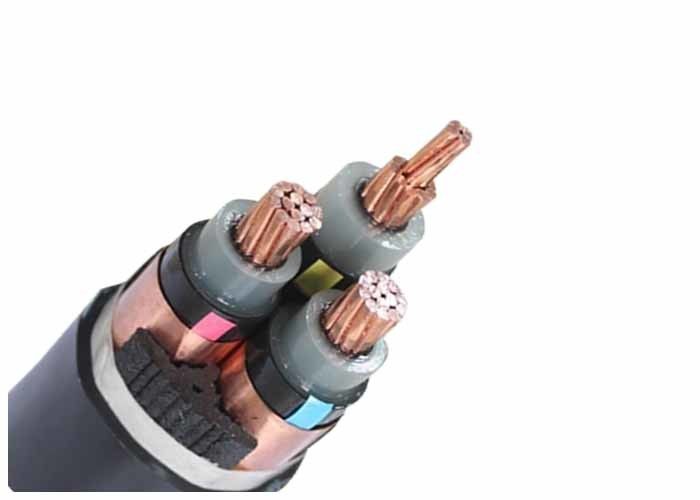

Τύπος IEC60502-2 3X185MM2 Ηλεκτρικό καλώδιο ισχύος 11kV 33kV
Εφαρμογή
Μεσαία τάση XLPE Το μονωμένο καλώδιο ισχύος χρησιμοποιείται για τη μετάδοση και διανομή ισχύος σε σύστημα μεταφοράς και διανομής ισχύος 35 kV ή χαμηλότερο.,Ο κατασκευαστικός κλάδος, τα ορυχεία, η μεταλλουργία, η πετροχημική βιομηχανία και η επικοινωνία, αντικαθιστούν πλήρως το καλώδιο ηλεκτροδότησης με απομονωμένο χαρτί που έχει βυθιστεί σε λάδι.
Ιδιοκτησία
Το προϊόν αυτό εφαρμόζεται στη γραμμή μεταφοράς και διανομής ηλεκτρικής ενέργειας με ονομαστική τάση (U0/U) AC 3.6/6kV-26/36kV σύστημα.και το δίσκο) και το χώμα ((άμεσα θαμμένο, τάφρος καλωδίων, σωλήνες κλπ.) αντίστοιχα ανάλογα με τη διαφορά της δομής της στρώσης προστασίας.
1Η ανώτατη επιτρεπόμενη θερμοκρασία λειτουργίας του αγωγού για μακροχρόνια εργασία είναι 90 βαθμοί.
2Σε βραχυκύκλωμα (μαξ μακροχρόνια δεν είναι περισσότερο από 5 δευτερόλεπτα).
3Το καλώδιο τοποθετείται χωρίς οριζόντιο όριο πτώσης.
4Εξαιρετικές ηλεκτρικές επιδόσεις, αντοχή σε χημική διάβρωση.
5.Μπορούν να αντέξουν τη συνιστώμενη έλξη όταν τοποθετηθούν.Μπορούν να αντέξουν την έλξη από έξω.Απομείνει χαμηλός καπνός χωρίς αλογόνες μετά την καύση.Αποβραδύνει την καύση του καλωδίου.
Κατασκευή
| Διοικητής |
Συμπληκτικός αγωγός χαλκού με ράβδους, κλάση 2 σύμφωνα με την IEC 60228 |
| Κύκλωμα στερεό ατσάλινο αγωγό, κλάση 1 σύμφωνα με την IEC 60228 |
| Ελαστικός αγωγός χαλκού με ράβδους, κλάση 5 σύμφωνα με την IEC 60228 |
| Εικονική οθόνη |
Ημιαγωγός |
| Απομόνωση |
XLPE ((Πολυαιθυλένιο διασταυρωμένο) |
| Σκηνή μόνωσης |
Ημιαγωγός |
| Μεταλλική ασπίδα |
Κάλυβας ταινία οθόνη ή Χαλκό σύρμα & χαλκό ταινία ασπίδα |
| Γεμιστήρας |
Τρίχωμα γεμιστήρων |
| Ταινία περιτύλιξης |
Ταινία περιτύλιξης μη υφασμένης ύλης ή ταινία περιτύλιξης χάλυβα |
| Εσωτερική κάλυψη |
Εκχυλισμένο PVC, ή LSOH |
| Πανοπλία |
Ατσάλινη θωράκιση |
| Συνολική κάλυψη |
PVC, FR-PVC, PE ή LSOH |
Προδιαγραφές
| Δικτύωση ηλεκτρικής ενέργειας |
| Πρότυπο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Αριθμός πυρήνα |
Περιοχή της διατομής του αγωγού ((mm2) |
| xlpe μόνωση |
1 πυρήνας 3 πυρήνες |
10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Κύκλος Cu |
Αλ Κόρ |
| Δικτύωση ηλεκτρικής ενέργειας με κάλυψη από PVC |
YJLV, NA2XSY· καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC |
| YJV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
YJLV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV32, YJV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
YJLV32, YJLV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| μόνωση pvc |
| Cu Core |
Αλ Κόρ |
| VV ((VY);Καλώδιο ηλεκτρικής ενέργειας με κάλυψη από PVC ((PE) |
Ηλεκτρικό καλώδιο VLV(VLY);PVC(PE) |
| VV22(VV23);ατσάλινη ταινία θωρακισμένη, καλώδιο ηλεκτρικής ενέργειας με κάλυψη από PVC(PE) |
VLV22(VLV23);ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με κάλυψη από PVC(PE) |
| VV32(VV33),VV42(VV43);ατσάλινο σύρμα θωρακισμένο, PVC(PE) καλώδιο ηλεκτρικής ενέργειας με κάλυψη |
VLV32(VLV33),VLV42(VLV43);καλώδιο ηλεκτρικής ενέργειας με θωράκιση από χάλυβα, PVC(PE) |
Τεχνικά δεδομένα
| Δοκιμαστική τάση |
6 / 10 kV |
[kV] |
21 / 5 λεπτά. |
| |
12 / 20 kV |
[kV] |
42 / 5 λεπτά. |
| |
18 / 30 kV |
[kV] |
63 / 5 λεπτά. |
| Πεδίο θερμοκρασίας |
σε κίνηση |
|
-20°C έως +90°C |
| |
σταθερό |
|
-20°C έως +90°C |
| Θερμοκρασία λειτουργίας |
βραχυκύκλωμα |
°C |
250 |
| Χρόνος βραχυκυκλώματος |
Μαξ. |
[sec] |
5 |
| Ράδιο κάμψης |
ελάχιστο. |
x διάμετρος |
15 |
| Πυροδοσία |
πρότυπο |
|
EN 50265-2-1 |
| Ονομαστική διατομή του αγωγού |
Αριθμός νήματος/διάγραμμα νήματος |
Δυνατότητα απομόνωσης |
Μέγεθος εσωτερικής κάλυψης |
Μονάδα από χάλυβα |
Δυνατότητα εκτόξευσης |
Περίπου. |
Περίπου. |
Μέγιστη αντίσταση DC του αγωγού (20 °C) |
Δοκιμαστική τάση AC |
Τρέχουσα αξιολόγηση |
| mm2 |
pc/mm |
χμ |
χμ |
χμ |
χμ |
(μμ) |
kg/km |
Ω /km |
kV/5min |
Στον αέρα (Α) |
Στο έδαφος ((A) |
| 3 × 35 |
7/2.52 |
5.5 |
1.8 |
2 × 0.5 |
2.9 |
58.0 |
4840 |
0.524 |
42 |
140 |
155 |
| 3 × 50 |
10/2.52 |
5.5 |
1.8 |
2 × 0.5 |
3.0 |
61.0 |
5463 |
0.387 |
42 |
165 |
180 |
| 3 × 70 |
14/2.52 |
5.5 |
2.0 |
2 × 0.5 |
3.1 |
65.0 |
6446 |
0.268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
2 × 0.5 |
3.2 |
68.0 |
7457 |
0.193 |
42 |
255 |
265 |
| 3 × 120 |
24 ώρες τη μέρα.52 |
5.5 |
2.0 |
2 × 0.5 |
3.3 |
71.0 |
8459 |
0.153 |
42 |
290 |
300 |
| 3 × 150 |
30/2.52 |
5.5 |
2.2 |
2 × 0.5 |
3.4 |
75.0 |
10555 |
0.124 |
42 |
330 |
340 |
| 3 × 185 |
37/2.52 |
5.5 |
2.2 |
2 × 0.5 |
3.5 |
78.0 |
11925 |
0.0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2.52 |
5.5 |
2.2 |
2 × 0.8 |
3.7 |
83.0 |
13959 |
0.0754 |
42 |
435 |
435 |
| 3 × 300 |
61/2.52 |
5.5 |
2.2 |
2 × 0.8 |
3.9 |
88.0 |
16314 |
0.0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2.97 |
5.5 |
2.3 |
2 × 0.8 |
4.1 |
95.0 |
19032 |
0.047 |
42 |
565 |
520 |
Χαρακτηριστικά του προϊόντος:
- Εξαιρετικές ηλεκτρικές και φυσικές ιδιότητες - Πολύ λιγότερες απώλειες μετάδοσης ηλεκτρικής ενέργειας, εξοικονόμηση ενέργειας.
- Ικανότητα μεταφοράς μεγάλων ρευμάτων - υψηλότερη θερμοκρασία λειτουργίας.
- Μεγαλύτερη αντοχή και σταθερότητα - Αντιθερμική παραμόρφωση, ρωγμή άγχους καθώς και θερμική γήρανση.
- Εύκολη εγκατάσταση - Χωρίς περιορισμούς στη διάταξη της γραμμής και στην τοπογραφία ή τους περιορισμούς ύψους.
- Δωρεάν συντήρησης - Μακρά διάρκεια ζωής έως και 60 έτη.
