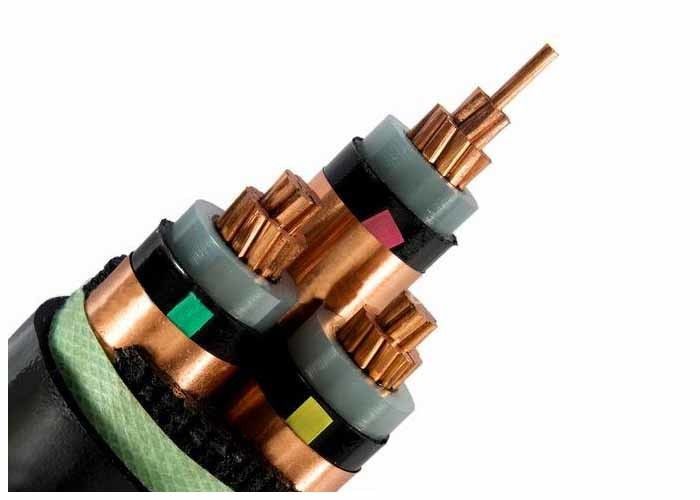

N2XSRY 12/20KV3 x300SQMM CU/XLPE/CTS/PVC XLPE Καλώδιο τροφοδοσίας με μόνωση υψηλής τάσης
Εφαρμογές: Το μονωμένο καλώδιο XLPE χρησιμοποιείται ως γραμμή διανομής και μεταφοράς ισχύος στην ονομαστική τάση
12/20 kV
Κατασκευή:
| Αγωγός |
Χάλκινος αγωγός σύμφωνα με το IEC 60228, Κλάση 2 |
| Κυκλικός ή Σχηματισμένος αγωγός |
| Μόνωση |
XLPE (Cross-Linked Polyethylene) βαθμολογημένο σε 90℃, πολλά χρώματα προαιρετικά |
| Μεταλλική οθόνη προαιρετική |
Προαιρετική πλέξη χάλκινης ταινίας ή συρμάτων χαλκού |
| Θήκη |
PVC ή FR-PVC τύπου ST2 έως IEC 60502, μαύρο ή κόκκινο ή προσαρμογή |
Συμβουλές παραγγελίας
Ονομαστική τάση
Πρότυπο εφαρμογής: IEC/BS/UL/GB
Αριθμός Πυρήνων
Μέγεθος & Κατασκευή Αγωγού
Τύπος μόνωσης
Θωρακισμένα ή άθωρα. Εάν η θωράκιση, ο τύπος και το υλικό της θωράκισης
Η απαίτηση της θήκης
Μήκος καλωδίου & Απαίτηση συσκευασίας
Άλλη απαίτηση
Τεχνικά στοιχεία:Ονομαστική τάση 8,7/15kV
Μέγιστη θερμοκρασία αγωγού: υπό κανονικές (90℃), έκτακτης ανάγκης (130℃) ή βραχυκύκλωμα όχι περισσότερο από 5 s (250℃).
Ελάχ. Θερμοκρασία περιβάλλοντος. 0 OC, μετά την εγκατάσταση και μόνο όταν το καλώδιο είναι σε σταθερή θέση
Ελάχ. Ακτίνα κάμψης: 20 x καλώδιο OD για μονοπύρηνο χωρίς θωράκιση
15 x καλώδιο OD για πολλαπλούς πυρήνες χωρίς θωράκιση
15 x καλώδιο OD για μονοπύρηνο με θωράκιση
12 x καλώδιο OD για πολλαπλούς πυρήνες με θωράκιση
Πρότυπα:Διεθνές: IEC 60502, IEC 60228, (IEC 60332-3 μόνο για τύπου FR)
Κίνα: GB/T 12706, (GB/T 18380-3 μόνο για τύπου FR)
Άλλα πρότυπα όπως BS, DIN, VDE και ICEA κατόπιν αιτήματος
Εγκατάσταση
1. Η θερμοκρασία εγκατάστασης δεν πρέπει να υπερβαίνει τους 20℃, εάν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη από 0℃, το καλώδιο θα πρέπει να προθερμανθεί.
2. Η ακτίνα κάμψης του καλωδίου δεν πρέπει να είναι μικρότερη από 8 φορές.
Τεχνική παράμετρος:
| Ονομ. Διατομή αγωγού |
Σκέλη Αρ./Δια. του μαέστρου |
Πάχος μόνωσης |
Πάχος θήκης |
Περίπου OD |
Βάρος περίπου |
Μέγ. Αντίσταση αγωγού συνεχούς ρεύματος (20 ℃) |
Δοκιμή τάσης AC |
Τρέχουσα βαθμολογία |
| mm2 |
pc/mm |
mm |
mm |
(mm) |
kg/km |
Ω /χλμ |
kV/5min |
Στον αέρα (Α) |
Στο έδαφος (Α) |
| 1 × 25 |
7/2.14 |
4.5 |
1.8 |
23.0 |
598 |
0,727 |
30.5 |
140 |
150 |
| 1 × 35 |
7/2.52 |
4.5 |
1.8 |
24.0 |
680 |
0,524 |
30.5 |
175 |
180 |
| 1 × 50 |
10/2,52 |
4.5 |
1.9 |
25.0 |
804 |
0,387 |
30.5 |
205 |
215 |
| 1 × 70 |
14/2.52 |
4.5 |
1.9 |
27.0 |
984 |
0,268 |
30.5 |
260 |
265 |
| 1 × 95 |
19/2.52 |
4.5 |
2 |
29.0 |
1201 |
0,193 |
30.5 |
315 |
315 |
| 1 × 120 |
24/2.52 |
4.5 |
2 |
30,0 |
1490 |
0,153 |
30.5 |
365 |
360 |
| 1 × 150 |
30/2,52 |
4.5 |
2.1 |
32.0 |
1765 |
0,124 |
30.5 |
415 |
405 |
| 1 × 185 |
37/2,52 |
4.5 |
2.1 |
34.0 |
2091 |
0,0991 |
30.5 |
475 |
455 |
| 1 × 240 |
48/2,52 |
4.5 |
2.2 |
36.0 |
3034 |
0,0754 |
30.5 |
565 |
530 |
| 1 × 300 |
61/2,52 |
4.5 |
2.4 |
39,0 |
3672 |
0,0601 |
30.5 |
645 |
595 |
| 1 × 400 |
61/2.97 |
4.5 |
2.4 |
42.0 |
4646 |
0,0470 |
30.5 |
750 |
680 |
| 1 × 500 |
61/3.23 |
4.5 |
2.5 |
45,0 |
5651 |
0,0366 |
30.5 |
865 |
765 |
| 1 × 630 |
61/3,50 |
4.5 |
2.5 |
50,0 |
7154 |
0,0283 |
30.5 |
990 |
860 |
| 1 × 800 |
91/3.20 |
4.5 |
2.7 |
55,0 |
8750 |
0,0221 |
30.5 |
1140 |
950 |
| 1 × 1000 |
91/3,75 |
4.5 |
2.9 |
59,0 |
10727 |
0,0176 |
30.5 |
1250 |
1040 |
| 3 × 25 |
7/2.14 |
4.5 |
2.4 |
46.0 |
2573 |
0,727 |
30.5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
4.5 |
2.6 |
48.0 |
2985 |
0,524 |
30.5 |
145 |
155 |
| 3 × 50 |
10/2,52 |
4.5 |
2.7 |
51,0 |
3529 |
0,387 |
30.5 |
175 |
180 |
| 3 × 70 |
14/2.52 |
4.5 |
2.8 |
55,0 |
4197 |
0,268 |
30.5 |
220 |
220 |
| 3 × 95 |
19/2.52 |
4.5 |
2.9 |
58,0 |
5230 |
0,193 |
30.5 |
265 |
265 |
| 3 × 120 |
24/2.52 |
4.5 |
3.0 |
61,0 |
6120 |
0,153 |
30.5 |
305 |
300 |
| 3 × 150 |
30/2,52 |
4.5 |
3.1 |
64,0 |
7207 |
0,124 |
30.5 |
350 |
340 |
| 3 × 185 |
37/2,52 |
4.5 |
3.2 |
68,0 |
8378 |
0,0991 |
30.5 |
395 |
380 |
| 3 × 240 |
48/2,52 |
4.5 |
3.4 |
73,0 |
10177 |
0,0754 |
30.5 |
470 |
435 |
| 3 × 300 |
61/2,52 |
4.5 |
3.5 |
77,0 |
12159 |
0,0601 |
30.5 |
535 |
485 |
| 3 × 400 |
61/2,97 |
4.5 |
3.8 |
86,0 |
15641 |
0,0470 |
30.5 |
610 |
520 |
Συσκευασία και αποστολή:Είμαστε σε θέση να τηρήσουμε τα πιο αυστηρά χρονοδιαγράμματα παράδοσης σύμφωνα με ανά παραγγελία αγοράς. Η τήρηση της προθεσμίας είναι πάντα η κορυφαία προτεραιότητα, καθώς οποιαδήποτε καθυστέρηση στην παράδοση του καλωδίου μπορεί να συμβάλει στη συνολική καθυστέρηση του έργου και στην υπέρβαση του κόστους.
Το καλώδιο παρέχεται σε ξύλινα καρούλια, κυματοειδές κουτιά και πηνία. Τα άκρα των καλωδίων σφραγίζονται με αυτοκόλλητη ταινία BOPP και μη υγροσκοπικά καπάκια σφράγισης για προστασία των άκρων των καλωδίων από την υγρασία. Η απαιτούμενη σήμανση θα τυπωθεί με ανθεκτικό στις καιρικές συνθήκες υλικό στις εξωτερικές πλευρές του τυμπάνου σύμφωνα με τις απαιτήσεις του πελάτη.
