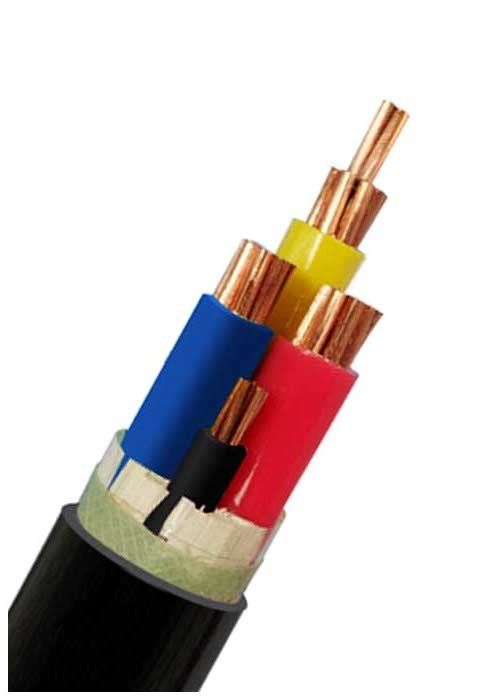

Τριφασικός αγωγός χαλκού χωρίς θωρακισμό 600/1000V 3x10mm2 XLPE μονωμένο καλώδιο τροφοδοσίας
Περιγραφή:
Καλώδιο ηλεκτρικής τροφοδοσίας με μόνωση XLPE 0,6/1kv
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO. VDE
Κατασκευές
Αγωγός: Συμπαγής χάλκινος αγωγός, Cl.2 σύμφωνα με το IEC 60228
Μόνωση: XLPE (πολυαιθυλένιο με σταυροειδείς δεσμούς) βαθμολογημένο στους 90 ℃
Θήκη: PVC τύπου ST2κατά IEC 60502, μαύρο
Εφαρμογές
Για τοποθέτηση σε εσωτερικούς και εξωτερικούς χώρους. Ικανό να αντέχει κάποια πρόσφυση κατά την εγκατάσταση, αλλά όχι εξωτερικές μηχανικές δυνάμεις. Δεν επιτρέπεται η τοποθέτηση καλωδίου μονού πυρήνα σε μαγνητικούς αγωγούς.
Πρότυπα
Διεθνές: IEC 60502, IEC 60228
Κίνα: GB/T 12706.1-2008
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία
Ονομαστική τάση: 0,6/1kV
Μέγ. Θερμοκρασία αγωγού: κανονική (90℃), βραχυκύκλωμα όχι περισσότερο από 5 δευτ. (160℃ όταν η περιοχή τομής είναι κάτω από 300mm2, 140℃ όταν η περιοχή τομής είναι πάνω από 300mm2)
Ελάχ. Θερμοκρασία περιβάλλοντος: Το καλώδιο θα προθερμαίνεται εάν η θερμοκρασία περιβάλλοντος είναι κάτω από 0℃
Ελάχ. Ακτίνα κάμψης: μονοπύρηνο καλώδιο 20(d+D)±5%
Καλώδιο πολλαπλών πυρήνων 15(d+D)±5%
Πιστοποιητικά
CE, RoHS, CCC, KEMA και άλλα άλλα κατόπιν αιτήματος
Συσκευασία:
Τεχνικές προδιαγραφές:
| Ονομ. Διατομή αγωγού |
Νο./Δια. του Μαέστρου |
Πάχος μόνωσης |
Πάχος θήκης |
Περίπου OD |
Περίπου
.Βάρος
|
Μέγ. Αντίσταση αγωγού συνεχούς ρεύματος (20 ℃) |
Δοκιμαστική τάση AC |
Τρέχουσα βαθμολογία |
| mm2 |
pc/mm |
mm |
mm |
Κατώτερο όριο (mm) |
kg/km |
Ω /χλμ |
kV/5min |
Στον αέρα (Α) |
Απευθείας στο έδαφος (Α) |
| 3 × 1,5 |
1/1,38 |
0,7 |
1.4 |
10.0 |
145 |
12.1 |
3.5 |
20 |
27 |
| 3 × 2,5 |
1/1,78 |
0,7 |
1.8 |
11.0 |
185 |
7.41 |
3.5 |
26 |
35 |
| 3 × 4 |
1/2.25 |
0,7 |
1.8 |
12.0 |
250 |
4.61 |
3.5 |
34 |
45 |
| 3 × 6 |
1/2,76 |
0,7 |
1.8 |
13.0 |
320 |
3.08 |
3.5 |
43 |
57 |
| 3 × 10 |
7/1.38 |
0,7 |
1.8 |
16.0 |
450 |
1,83 |
3.5 |
60 |
77 |
| 3 × 16 |
7/1,78 |
0,7 |
1.8 |
18.0 |
640 |
1.15 |
3.5 |
83 |
105 |
| 3 × 25 |
7/2.14 |
0,9 |
1.8 |
21.0 |
940 |
0,727 |
3.5 |
105 |
125 |
| 3 × 35 |
7/2.52 |
0,9 |
1.8 |
23.0 |
1260 |
0,524 |
3.5 |
125 |
155 |
| 3 × 50 |
10/2,52 |
1.0 |
1.8 |
23.0 |
1670 |
0,387 |
3.5 |
160 |
185 |
| 3 × 70 |
14/2.52 |
1.1 |
1.8 |
26.0 |
2280 |
0,268 |
3.5 |
200 |
225 |
| 3 × 95 |
19/2.52 |
1.1 |
1.9 |
30,0 |
3020 |
0,193 |
3.5 |
245 |
270 |
| 3 × 120 |
24/2.52 |
1.2 |
2.0 |
32.0 |
3790 |
0,153 |
3.5 |
285 |
310 |
| 3 × 150 |
30/2,52 |
1.4 |
2.2 |
37,0 |
4750 |
0,124 |
3.5 |
325 |
345 |
| 3 × 185 |
37/2,52 |
1.6 |
2.3 |
41.0 |
5654 |
0,0991 |
3.5 |
375 |
390 |
| 3 × 240 |
48/2,52 |
1.7 |
2.4 |
46.0 |
7243 |
0,0754 |
3.5 |
440 |
450 |
| 3 × 300 |
61/2,52 |
1.8 |
2.6 |
51,0 |
9465 |
0,0601 |
3.5 |
505 |
515 |
| 3 × 400 |
61/2,97 |
2.0 |
3.0 |
64,0 |
12066 |
0,0470 |
3.5 |
570 |
575 |
