Καλώδιο ηλεκτρικού ρεύματος IEC60502-2 STA MV 3,6kV/6kV με μόνωση XLPE
Εφαρμογή
Εφαρμόστε σε άξονες, νερό και έδαφος, ικανά να αντέξουν τη μεγαλύτερη θετική πίεση. Το καλώδιο τροφοδοσίας με μόνωση μέσων τάσης XLPE χρησιμοποιείται για τη μετάδοση και τη διανομή ισχύος σε σύστημα μεταφοράς και διανομής ισχύος 35 kV ή χαμηλότερο. Εφαρμόζεται γενικά σε τομείς όπως η ενέργεια, οι κατασκευές, τα ορυχεία, η μεταλλουργία, η πετροχημική βιομηχανία και η επικοινωνία σε πλήρη αντικατάσταση του καλωδίου τροφοδοσίας με μόνωση από χαρτί βυθισμένου σε λάδι.
Ιδιοκτησία
Αυτό το προϊόν είναι εφαρμόσιμο στη γραμμή μεταφοράς και διανομής ισχύος με ονομαστική τάση AC (U0/U) του συστήματος 3,6/6kV-26/36kV. Δρομολογείται στον αέρα (πλαίσιο καλωδιακής γέφυρας, στήριγμα εσωτερικού τοίχου και δίσκος) και χώμα (άμεσο θαμμένο, τάφρο καλωδίων, διαφορά σωλήνα κ.λπ.) αντίστοιχα της δομής προστασίας.
1.Η υψηλότερη επιτρεπόμενη θερμοκρασία λειτουργίας του αγωγού για μακροχρόνια εργασία είναι 90 μοίρες.
2.Σε βραχυκύκλωμα (το μέγιστο μακροπρόθεσμο δεν είναι μεγαλύτερο από 5 δευτερόλεπτα). Η υψηλότερη θερμοκρασία για τον αγωγό δεν είναι μεγαλύτερη από 250 μοίρες.
3.Το καλώδιο τοποθετείται χωρίς οριζόντιο όριο πτώσης. Η θερμοκρασία περιβάλλοντος δεν πρέπει να είναι χαμηλότερη από 0 κατά την τοποθέτηση. Διαφορετικά θα πρέπει να προθερμανθεί.
4.Εξαιρετική ηλεκτρική απόδοση, αντοχή στη χημική διάβρωση.
5. Μπορούν να αντέξουν την ενδεδειγμένη πρόσφυση όταν τοποθετηθούν. Αντέχουν πρόσφυση από το εξωτερικό. Αφήνουν χωρίς αλογόνο χαμηλής καπνού μετά την καύση. Επιβραδύνετε την καύση του καλωδίου.

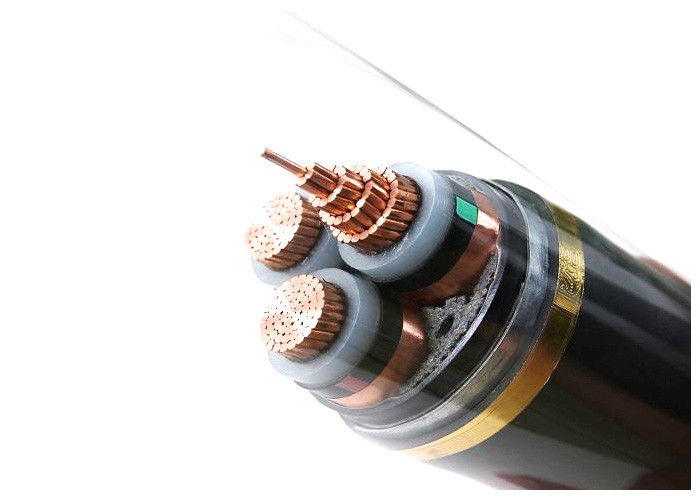

Κατασκευή
| Αγωγός |
Συμπαγής χάλκινος αγωγός, κλάσης 2 σύμφωνα με το IEC 60228 |
| Κυκλικός στερεός αγωγός χαλκού, Κλάσης 1 σύμφωνα με το IEC 60228 |
| Εύκαμπτος αγωγός χαλκού, κλάσης 5 σύμφωνα με το IEC 60228 |
| Οθόνη αγωγού |
Ημιαγωγός |
| Μόνωση |
XLPE (πολυαιθυλένιο με σταυροειδείς δεσμούς) |
| Οθόνη μόνωσης |
Ημιαγωγός |
| Μεταλλική ασπίδα |
Copper Tape Screen ή Copper wire & Copper Tape Shield |
| Γεμιστικό |
Λωρίδα πλήρωσης |
| Ταινία περιτυλίγματος |
Μη υφασμένη ταινία περιτυλίγματος ή ταινία περιτυλίγματος lsoh |
| Εσωτερικό κάλυμμα |
Εξηλασμένο PVC ή LSOH |
| Πανοπλία |
Θωράκιση από ατσάλινη ταινία |
| Συνολική θήκη |
PVC, FR-PVC, PE ή LSOH |
Προδιαγραφές
| Καλώδιο τροφοδοσίας MV (6 έως 35 kv). |
| Μοντέλο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5)(40.5) |
Αρ. πυρήνα |
Επιφάνεια διατομής αγωγού (mm2) |
| μόνωση xlpe |
1 πυρήνας 3 πυρήνας |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 τετραγωνικά χιλιοστά |
| Cu πυρήνα |
Al Core |
| YJV, N2XSY; Καλώδιο τροφοδοσίας με επένδυση PVC |
YJLV, NA2XSY; Καλώδιο τροφοδοσίας με επένδυση PVC |
| YJV22, θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
YJLV22, θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
| YJV32, YJV42, θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
YJLV32, YJLV42, θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
| μόνωση pvc |
| Cu Core |
Al Core |
| VV(VY); Καλώδιο τροφοδοσίας με επένδυση PVC(PE). |
VLV (VLY); Καλώδιο τροφοδοσίας με επένδυση PVC (PE). |
| VV22 (VV23); θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση PVC (PE) |
VLV22 (VLV23); θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση PVC (PE) |
| VV32 (VV33), VV42 (VV43), θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC (PE) |
VLV32 (VLV33), VLV42 (VLV43), θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC (PE) |
Τεχνικά στοιχεία
| Δοκιμαστική τάση |
6 / 10 kV |
[kV] |
21 / 5 λεπτά. |
| |
12 / 20 kV |
[kV] |
42 / 5 λεπτά. |
| |
18 / 30 kV |
[kV] |
63 / 5 λεπτά. |
| Εύρος θερμοκρασίας |
σε κίνηση |
|
-20°C έως +90°C |
| |
σταθερός |
|
-20°C έως +90°C |
| Θερμοκρασία λειτουργίας |
βραχυκύκλωμα |
°C |
250 |
| Χρόνος βραχυκυκλώματος |
μέγ. |
[δευτ.] |
5 |
| Ακτίνα κάμψης |
ελάχ. |
x διάμετρος |
15 |
| Ευφλεκτότητα |
πρότυπο |
|
EN 50265-2-1 |
| Ονομ. Διατομή αγωγού |
Νο./Δια. του μαέστρου |
Πάχος μόνωσης |
Πάχος εσωτερικού περιβλήματος |
Πάχος ταινίας χάλυβα |
Πάχος θήκης |
Περίπου OD |
Περίπου Βάρος |
Μέγ. Αντίσταση αγωγού συνεχούς ρεύματος (20 ℃) |
Δοκιμαστική τάση AC |
Τρέχουσα βαθμολογία |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /χλμ |
kV/5min |
Στον αέρα (Α) |
Στο έδαφος (Α) |
| 3 × 35 |
7/2.52 |
5.5 |
1.8 |
2 × 0,5 |
2.9 |
58,0 |
4840 |
0,524 |
42 |
140 |
155 |
| 3 × 50 |
10/2,52 |
5.5 |
1.8 |
2 × 0,5 |
3.0 |
61,0 |
5463 |
0,387 |
42 |
165 |
180 |
| 3 × 70 |
14/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.1 |
65,0 |
6446 |
0,268 |
42 |
210 |
220 |
| 3 × 95 |
19/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.2 |
68,0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3 × 120 |
24/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.3 |
71.0 |
8459 |
0,153 |
42 |
290 |
300 |
| 3 × 150 |
30/2,52 |
5.5 |
2.2 |
2 × 0,5 |
3.4 |
75,0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3 × 185 |
37/2,52 |
5.5 |
2.2 |
2 × 0,5 |
3.5 |
78,0 |
11925 |
0,0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.7 |
83,0 |
13959 |
0,0754 |
42 |
435 |
435 |
| 3 × 300 |
61/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.9 |
88,0 |
16314 |
0,0601 |
42 |
495 |
485 |
| 3 × 400 |
61/2,97 |
5.5 |
2.3 |
2 × 0,8 |
4.1 |
95,0 |
19032 |
0,047 |
42 |
565 |
520 |
Χαρακτηριστικά προϊόντος:
- Εξαιρετικές ηλεκτρικές και φυσικές ιδιότητες - Πολύ λιγότερες απώλειες μετάδοσης ηλεκτρικής ενέργειας, εξοικονόμηση ενέργειας.
- Δυνατότητα Μεταφοράς Μεγάλων Ρευμάτων - Υψηλότερη θερμοκρασία λειτουργίας.
- Υψηλότερη αντοχή και σταθερότητα - Αντιθερμική παραμόρφωση, ρωγμές καταπόνησης καθώς και θερμική γήρανση.
- Ευκολία εγκατάστασης - Χωρίς περιορισμούς διάταξης γραμμής και περιορισμούς τοπογραφίας ή ύψους.
- Χωρίς συντήρηση - Μεγάλη διάρκεια ζωής έως 60 χρόνια.
