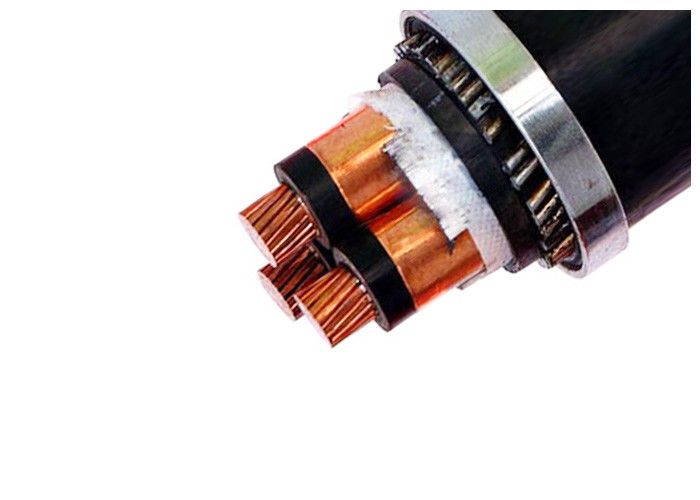

Μέση τάση 18/30kv Τρεις πυρήνες XLPE Απομονωμένο φλόγας Retardant PVC κάλυψη Καλώδιο ρεύματος
Κατασκευή
Πυροσβεστικό ηλεκτρικό καλώδιο CU/XLPE/STW/PVC
- Στρογγυλός γυμνός πυρήνας χαλκού με λωρίδες σύμφωνα με την IEC 60228
- Εσωτερική ημιαγωγός
- Απομόνωση πυρήνα XLPE
- Εξωτερικό ημιαγωγό στρώμα
- Ημιαγωγική ταινία
- Χαλκού ταινία οθόνης
- Γεμιστήρας
- Εσωτερική κάλυψη από PVC
- Φόρμα από τσιμεντωμένο χάλυβα
- εξωτερική κάλυψη από PVC (FR-PVC)
Κωδική ονομασία:
YJ: Μόνωση XLPE
L: Αλουμινένιο αγωγό
V: Κάλυψη από PVC
32:Ατσάλινα σύρματα θωράκισης
22:Ατσάλινη ταινία θωράκισης
72: Αλουμινένιο σύρμα θωράκισης1 πυρήνας
62: Ατσάλινη ταινία θωράκισης
ZR: Ανθεκτική στη φλόγα
Εφαρμογή
Χρησιμοποιείται για γραμμές μεταφοράς και διανομής ηλεκτρικής ενέργειας με ονομαστική τάση 35 kV και κάτω.
Υψηλής και μεσαίας τάσης καλώδιο ηλεκτρικής ενέργειας για στατική εφαρμογή στο έδαφος, μέσα και έξω από εγκαταστάσεις, εξωτερικά, σε καλώδια καλωδίων, στο νερό,σε συνθήκες όπου τα καλώδια δεν εκτίθενται σε βαρύτερες μηχανικές πιέσεις και ελαστική πίεση.
| Δικτύωση ηλεκτρικής ενέργειας |
| Πρότυπο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Αριθμός πυρήνα |
Περιοχή της διατομής του αγωγού ((mm2) |
| xlpe μόνωση |
1 πυρήνας 3 πυρήνες |
10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Κύκλος Cu |
| Δικτύωση ηλεκτρικής ενέργειας με κάλυψη από PVC |
| YJV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV32, YJV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| Αλ Κόρ |
| YJLV, NA2XSY· καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC |
| YJLV22;ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJLV32, YJLV42; ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Τύπος
Διεθνές: IEC 60502, IEC 60228
Κίνα: GB/T 12706
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά δεδομένα:
Μέγιστη θερμοκρασία του αγωγού: κάτω από τη φυσιολογική (90ΟΓ), έκτακτης ανάγκης (130ΟΓ) ή βραχυκύκλωμα σε συνθήκες που δεν υπερβαίνουν τα 5 s (250°C).
Ελάχιστη θερμοκρασία περιβάλλοντος 0ΟC, μετά την εγκατάσταση και μόνο όταν το καλώδιο βρίσκεται σε σταθερή θέση
Ελάχιστη ακτίνα κάμψης: 15 x υπερβολική δόση καλωδίου για ενιαίο πυρήνα
12 x καλώδιο O.D για πολυπυρήνες
| Δοκιμαστική τάση |
6 / 10 kV |
[kV] |
21 / 5 λεπτά. |
| |
12 / 20 kV |
[kV] |
42 / 5 λεπτά. |
| |
18 / 30 kV |
[kV] |
63 / 5 λεπτά. |
| Πεδίο θερμοκρασίας |
σε κίνηση |
|
-5°C έως +70°C |
| |
σταθερό |
|
-20°C έως +70°C |
| Θερμοκρασία λειτουργίας |
βραχυκύκλωμα |
°C |
250 |
| Χρόνος βραχυκυκλώματος |
Μαξ. |
[sec] |
5 |
| Ράδιο κάμψης |
ελάχιστο. |
x διάμετρος |
15 |
| Πυροδοσία |
πρότυπο |
|
EN 60332-1-2 |
| Ονομαστική διατομή του αγωγού |
Αριθμός νήματος/διάγραμμα νήματος |
Δυνατότητα απομόνωσης |
Μέγεθος εσωτερικής κάλυψης |
Διάταγμα από θωράκιση |
Δυνατότητα εκτόξευσης |
Περίπου. |
Περίπου.
Βάρος
|
Μέγιστη αντίσταση DC του αγωγού (20 °C) |
Δοκιμαστική τάση AC |
Τρέχουσα αξιολόγηση |
| mm2 |
pc/mm |
χμ |
χμ |
χμ |
χμ |
(μμ) |
kg/km |
Ω /km |
kV/5min |
Στον αέρα (Α) |
Στο έδαφος ((A) |
| 3 × 50 |
10/2.52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
14/2.52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 ώρες τη μέρα.52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
61/2.52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2.97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0.0470 |
63 |
640 |
520
|
