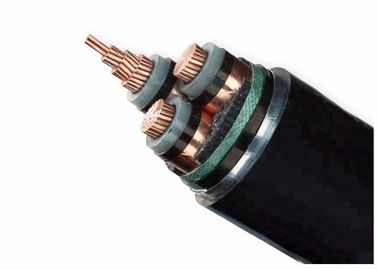

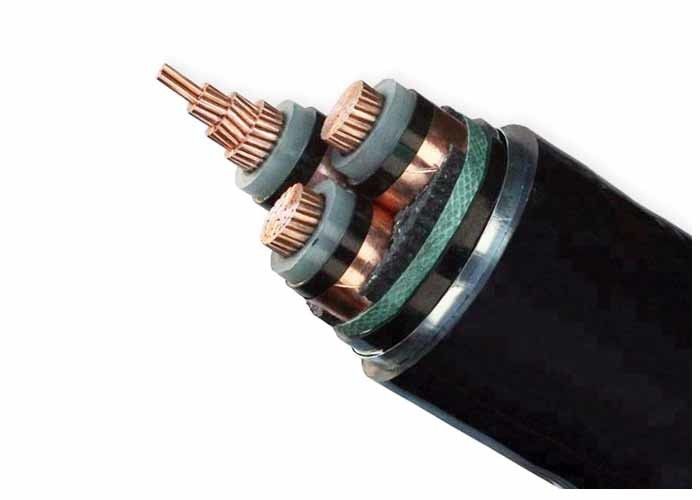

Καλώδιο τροφοδοσίας ZR-PVC 6/10kv Τριών πυρήνων Xlpe με μόνωση χαλύβδινης ταινίας Armor Power ZR-PVC
Κατασκευή
Θωρακισμένο ηλεκτρικό καλώδιο CU/XLPE/STA/PVC
- Στρογγυλός, γυμνός χάλκινος πυρήνας, κλώνος σύμφωνα με το IEC 60228
- Εσωτερικό ημιαγώγιμο
- Μόνωση πυρήνα XLPE
- Εξωτερικό ημιαγώγιμο στρώμα
- Ημιαγώγιμη ταινία
- Οθόνη χάλκινης ταινίας
- Γεμιστικό
- Εσωτερική θήκη PVC
- Θωράκιση TAPE από γαλβανισμένο χάλυβα (STA)
- Εξωτερική θήκη PVC (FR-PVC)
Κωδικό όνομα:
YJ: Μόνωση XLPE
V: Θήκη PVC
32:Θωράκιση από χαλύβδινο σύρμα
22:Θωράκιση από ατσάλινη ταινία
72: Θωράκιση από σύρμα αλουμινίου—1 πυρήνας
62: Θωράκιση ταινίας από ανοξείδωτο χάλυβα — 1 πυρήνας
ZR: Ανθεκτικό στη φλόγα
Εφαρμογή
Χρησιμοποιείται για γραμμή μεταφοράς και διανομής ισχύος με ονομαστική τάση 35kV και κάτω.
Καλώδιο τροφοδοσίας υψηλής και μέσης τάσης για στατική εφαρμογή σε έδαφος, εντός και εκτός εγκαταστάσεων, εξωτερικούς χώρους, σε κανάλια καλωδίων, σε νερό, σε συνθήκες όπου τα καλώδια δεν εκτίθενται σε μεγαλύτερες μηχανικές καταπονήσεις και καταπόνηση εφελκυσμού.
| Καλώδιο τροφοδοσίας MV(18v/30kv). |
| Μοντέλο και περιγραφή Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5)(40.5) |
Αρ. πυρήνα |
Επιφάνεια διατομής αγωγού (mm2) |
| μόνωση xlpe |
1 πυρήνας 3 πυρήνας |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 τετραγωνικά χιλιοστά |
| Cu πυρήνα |
| YJV, N2XSY; Καλώδιο τροφοδοσίας με επένδυση PVC |
| YJV22, θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
| YJV32, YJV42, θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
| Al Core |
| YJLV, NA2XSY; Καλώδιο τροφοδοσίας με επένδυση PVC |
| YJLV22, θωρακισμένη ταινία χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
| YJLV32, YJLV42, θωρακισμένο σύρμα από χάλυβα, καλώδιο τροφοδοσίας με επένδυση από PVC |
Πρότυπο
Διεθνές: IEC 60502, IEC 60228
Κίνα: GB/T 12706
Άλλα πρότυπα όπως BS, DIN και ICEA κατόπιν αιτήματος
Τεχνικά στοιχεία:
Μέγιστη θερμοκρασία αγωγού: κάτω από κανονική (90ΟΓ), έκτακτης ανάγκης (130ΟΓ) ή βραχυκύκλωμα όχι περισσότερο από 5 s (250℃).
Ελάχ. Θερμοκρασία περιβάλλοντος. 0ΟC, μετά την εγκατάσταση και μόνο όταν το καλώδιο είναι σε σταθερή θέση
Ελάχ. Ακτίνα κάμψης: 15 x καλώδιο OD για μονοπύρηνο
12 x καλώδιο OD για πολλαπλούς πυρήνες
| Δοκιμαστική τάση |
6 / 10 kV |
[kV] |
21 / 5 λεπτά. |
| |
12 / 20 kV |
[kV] |
42 / 5 λεπτά. |
| |
18 / 30 kV |
[kV] |
63 / 5 λεπτά. |
| Εύρος θερμοκρασίας |
σε κίνηση |
|
-5°C έως +70°C |
| |
σταθερός |
|
-20°C έως +70°C |
| Θερμοκρασία λειτουργίας |
βραχυκύκλωμα |
°C |
250 |
| Χρόνος βραχυκυκλώματος |
μέγ. |
[δευτ.] |
5 |
| Ακτίνα κάμψης |
ελάχ. |
x διάμετρος |
15 |
| Ευφλεκτότητα |
πρότυπο |
|
EN 60332-1-2 |
| Ονομ. Διατομή αγωγού |
Σκέλη Αρ./Δια. του μαέστρου |
Πάχος μόνωσης |
Πάχος εσωτερικού περιβλήματος |
Dia. Της Armor Wire |
Πάχος θήκης |
Περίπου OD |
Περίπου
Βάρος
|
Μέγ. Αντίσταση αγωγού συνεχούς ρεύματος (20 ℃) |
Δοκιμή τάσης AC |
Τρέχουσα βαθμολογία |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /χλμ |
kV/5min |
Στον αέρα (Α) |
Στο έδαφος (Α) |
| 3 × 50 |
10/2,52 |
8 |
1.8 |
3.15 |
3.5 |
80,0 |
9376 |
0,387 |
63 |
175 |
180 |
| 3 × 70 |
14/2.52 |
8 |
1.8 |
3.15 |
3.6 |
84,0 |
10426 |
0,268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
1.8 |
3.15 |
3.7 |
87,0 |
11475 |
0,193 |
63 |
255 |
265 |
| 3 × 120 |
24/2.52 |
8 |
1.8 |
3.15 |
3.8 |
90,0 |
12598 |
0,153 |
63 |
290 |
300 |
| 3 × 150 |
30/2,52 |
8 |
1.8 |
3.15 |
3.9 |
93,0 |
13855 |
0,124 |
63 |
330 |
340 |
| 3 × 185 |
37/2,52 |
8 |
1.8 |
3.15 |
4.0 |
96,0 |
15233 |
0,0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2,52 |
8 |
2.0 |
3.15 |
4.2 |
102,0 |
17481 |
0,0754 |
63 |
495 |
435 |
| 3 × 300 |
61/2,52 |
8 |
2.0 |
3.15 |
4.4 |
107,0 |
19731 |
0,0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2,97 |
8 |
2.0 |
3.15 |
4.6 |
114,0 |
23422 |
0,0470 |
63 |
640 |
520
|
