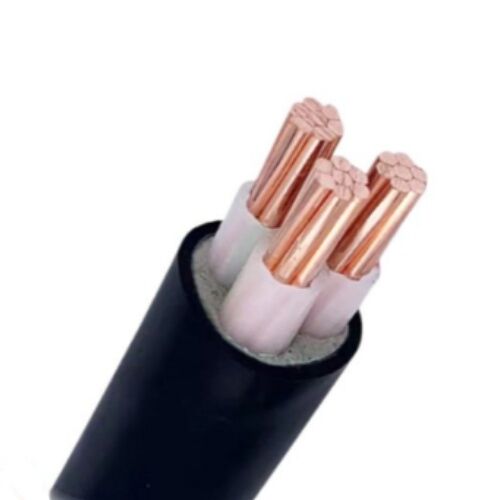

Μονωμένα XLPE καλώδια ηλεκτρικής δύναμης
Μονωμένη XLPE εφαρμογή καλωδίων
Μονωμένα τα XLPE καλώδια τροφοδοσίας είναι κατάλληλα για τη μετάδοση ισχύος και τα συστήματα διανομής με μια εκτιμημένη τάση μέχρι 15kV. Για τη σταθερή εγκατάσταση υπαίθρια, θάβεται άμεσα στη γούρνα καλωδίων. Τα θωρακισμένα (STA) καλώδια ταινιών χάλυβα μπορούν να αντισταθούν τις μηχανικές δυνάμεις αλλά δεν μπορούν να αντισταθούν τις μεγάλες εκτατές δυνάμεις. Τα θωρακισμένα (SWA) καλώδια χάλυβα μπορούν να αντισταθούν τις μηχανικές δυνάμεις και τις εκτατές δυνάμεις.
Εκτιμημένη τάση: 0,6/1kV, 1,8/3kV, 3,6/6kV, 6/6kV, 6/10kV, 8,7/10kV, 8,7/15kV
Φυσικά και ηλεκτρικά χαρακτηριστικά
No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
Ονομαστικός | |||||||
Φάση | Ουδέτερος | αξία | |||||
χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Άριστοι ηλεκτρικός και φυσικός ιδιοκτησία-λιγότερες ηλεκτρικές απώλεια μετάδοσης και ενέργεια - αποταμίευση.
Η δυνατότητα να φερθεί η μεγάλη τρέχων-υψηλότερη λειτουργούσα θερμοκρασία.
Υψηλότερες δύναμη και σταθερότητα-αντίσταση στη θερμική παραμόρφωση, πίεση που ραγίζει και θερμικός που γερνά.
Εύκολος σεκανέναν περιορισμό σχεδιαγράμματος γραμμών, κανέναν έκταση ή περιορισμό ύψους.
Συντήρηση-ελεύθερος-επάνω σε 60 έτη ζωής υπηρεσιών.
Το πλεονέκτημά μας
Μόνο υψηλής ποιότητας XLPE υλικά μόνωσης χρήσης.
Η μαζική παραγωγή παρέχει σε σας τις ανταγωνιστικές τιμές.
Τα ελεύθεροι δείγματα και ο cOem παρέχονται.

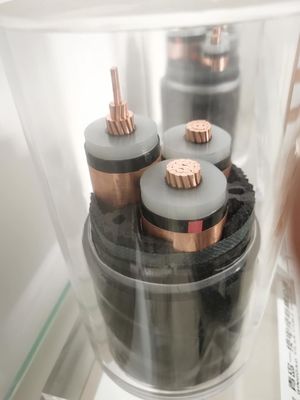

Κατασκευή
Αγωγός: Ανοπτημένος χαλκός ή επικασσιτερωμένος χαλκός
Στρογγυλό στερεό IEC 60228 κατηγορία 1 καλωδίων χαλκού (ΣΧΕΤΙΚΆ ΜΕ) -
Γύρω από προσαραγμένο IEC 60228 κατηγορία 2 καλωδίων χαλκού (RM)
- Τομέας-διαμορφωμένο στριμμένο IEC 60228 κατηγορία 2 καλωδίων χαλκού (SM) -
Στρογγυλό εύκαμπτο IEC 60228 επίπεδο 5 καλωδίων χαλκού
Στρώμα προστατευτικών καλυμμάτων αγωγών: ημι-αγώγιμη ταινία ή ημι-αγώγιμη εξώθηση
Στρώμα μόνωσης: XLPE
Στρώμα προστατευτικών καλυμμάτων μόνωσης: ημι-αγώγιμη ταινία ή ημι-αγώγιμη ταινία εξώθησης or/and χαλκού
Εσωτερική κάλυψη: υλικό πληρώσεως και ταινία που τυλίγονται ή που εξωθούνται
Τεθωρακισμένο μετάλλων: γαλβανισμένη ταινία χάλυβα (STA) ή γαλβανισμένο χαλύβδινο σύρμα (SWA)
Θήκη: PVC ή PE
