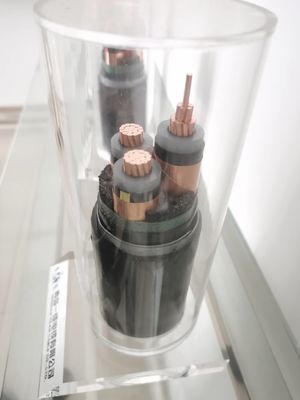

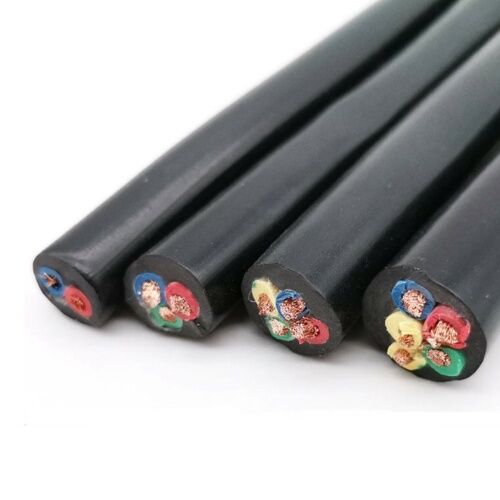

220kV XLPE μόνωσε το ανθεκτικό καλώδιο νερού
Τεχνικά στοιχεία
Μέγιστη θερμοκρασία αγωγών: κάτω από κανονικό (90℃), η έκτακτη ανάγκη (130℃) ή το βραχυκύκλωμα ρυθμίζει την μη υπέρβαση 5 s (250℃).
Ελάχιστη περιβαλλοντική θερμοκρασία: Εάν η περιβαλλοντική θερμοκρασία είναι χαμηλότερη από 0℃, το καλώδιο πρέπει να προθερμανθεί
Ελάχιστη κάμπτοντας ακτίνα: 20 (δ + Δ) ± 5%
1. Αγωγός:
1.1 συμπαγής κυκλικός αγωγός, που αποτελείται από διάφορα στρώματα ομόκεντρο σπειροειδές windings.
1.2 τετμημένοι αγωγοί. Οι αγωγοί αποτελούνται από τους πολλαπλάσιους τετμημένους αγωγούς που συγκεντρώνονται μαζί για να διαμορφώσουν έναν κυλινδρικό πυρήνα.
2. Το στρώμα προστατευτικών καλυμμάτων ημιαγωγών στον αγωγό:
Προκειμένου να αποτραπεί η συγκέντρωση ηλεκτρικών πεδίων, υπάρχει μια εξαιρετικά-ομαλή διεπαφή ημιαγωγών XLPE μεταξύ του αγωγού και του στρώματος μόνωσης.
3. Μόνωση XLPE:
Κατά λειτουργία κάτω από την υψηλή τάση, τη στρώμα μόνωσης μονώνει το στρώμα προστατευτικών καλυμμάτων από το στρώμα προστατευτικών καλυμμάτων που λειτουργεί στην επίγεια δυνατότητα. Το μονώνοντας υλικό πρέπει να είναι σε θέση να αντισταθεί το ηλεκτρικό πεδίο υπό τους εκτιμημένους και παροδικούς λειτουργούντες όρους.
4. Στρώμα προστατευτικών καλυμμάτων ημιαγωγών στο στρώμα μόνωσης:
Αυτό το στρώμα έχει την ίδια λειτουργία με την ασπίδα αγωγών: αυτό βαθμιαία μεταβάσεις από ένα μονώνοντας μέσο με ένα διαφορετικό από το μηδέν ηλεκτρικό πεδίο σε ένα αγώγιμο μέσο με ένα μηδέν ηλεκτρικό πεδίο (εδώ, η ασπίδα καλωδίων μετάλλων).
5. Οθόνη μετάλλων:
Διαμήκης ενωμένη στενά ζαρωμένη οθόνη αργιλίου
Πυρήνας: Ενιαίος
6. Θήκη:
PE PVC (IEC60502 ST 2) (IEC60502 ST 7)
7. Αναγνώριση πυρήνων:
φυσικός
8. Καλώδιο που χαρακτηρίζει:
Αποτύπωση σε ανάγλυφο ή εκτύπωση
9. Πρότυπα:
IEC 60840 IEC 62067 ΜΒ/Τ 11017 ΜΒ/Τ 18890
10. Εφαρμογή:
Χρησιμοποιείται για τη γραμμή μετάδοσης μεταξύ των δύο μονάδων του δικτύου διανομής, της μονάδας γεννητριών και της μονάδας διανομής, ή του σταθμού ή του υποσταθμού μετάδοσης.
11. Τοποθέτηση:
Αεροπορικές μεταφορές ή άμεσος ενταφιασμός
Φυσικά και ηλεκτρικά χαρακτηριστικά
| No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
| διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
| Ονομαστικός | |||||||
| Φάση | Ουδέτερος | αξία | |||||
| χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Η μόνωση καλωδίου τροφοδοσίας XLPE αποτελείται από XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 ο Γ.
Αγωγός: επίπεδο στρογγυλό, συμπιεσμένο προσαραγμένο καλώδιο αργιλίου ή high-purity χαλκός σύμφωνα με το IEC 60228 επίπεδο 2.
Εξωτερική θήκη: PVC ή LSOH-χαμηλοί καπνός και αλόγονο ελεύθερο
Εκτιμημένη τάση: μέση και χαμηλή τάση
Εκτελεστικά πρότυπα: κατασκευασμένος σύμφωνα με τα πρότυπα GB/T12706-2002 (όπως IEC60502).
Τεθωρακισμένο: γαλβανισμένη ταινία χαλύβδινων συρμάτων ή χάλυβα.
Κατασκευή
Αγωγός: Ανοπτημένος χαλκός ή επικασσιτερωμένος χαλκός
Στρογγυλό στερεό IEC 60228 κατηγορία 1 καλωδίων χαλκού (ΣΧΕΤΙΚΆ ΜΕ) -
Γύρω από προσαραγμένο IEC 60228 κατηγορία 2 καλωδίων χαλκού (RM)
- Τομέας-διαμορφωμένο στριμμένο IEC 60228 κατηγορία 2 καλωδίων χαλκού (SM) -
Στρογγυλό εύκαμπτο IEC 60228 επίπεδο 5 καλωδίων χαλκού
Στρώμα προστατευτικών καλυμμάτων αγωγών: ημι-αγώγιμη ταινία ή ημι-αγώγιμη εξώθηση
Στρώμα μόνωσης: XLPE
Στρώμα προστατευτικών καλυμμάτων μόνωσης: ημι-αγώγιμη ταινία ή ημι-αγώγιμη ταινία εξώθησης or/and χαλκού
Εσωτερική κάλυψη: υλικό πληρώσεως και ταινία που τυλίγονται ή που εξωθούνται
Τεθωρακισμένο μετάλλων: γαλβανισμένη ταινία χάλυβα (STA) ή γαλβανισμένο χαλύβδινο σύρμα (SWA)
Θήκη: PVC ή PE
