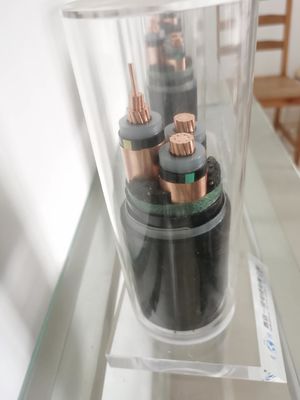

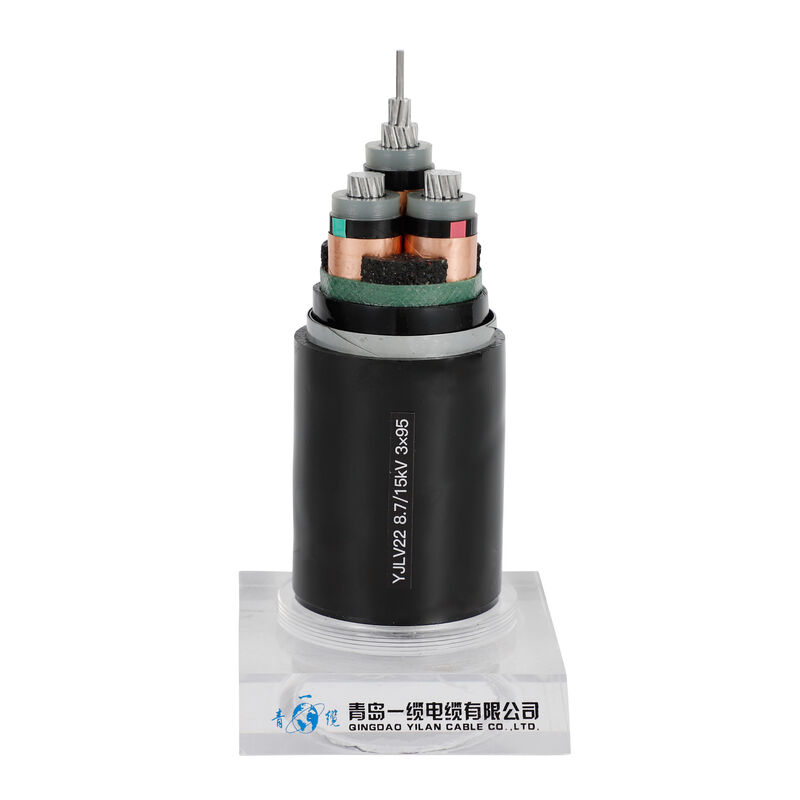

μονωμένο XLPE καλώδιο τροφοδοσίας 3-πυρήνων
Μονωμένο XLPE καλώδιο
Στάσεις XLPE για το διασυνδεμένο πολυαιθυλένιο ή το βουλκανισμένο πολυαιθυλένιο. Εν ολίγοις, το καλώδιο τροφοδοσίας XLPE είναι ένα καλώδιο που μονώνεται κατάλληλα από XLPE την ένωση. Τα καλώδια τροφοδοσίας XLPE καλούνται μερικές φορές τα καλώδια PEX ή καλώδια XLPE.
Δεδομένου ότι XLPE είναι διασυνδεμένο πολυαιθυλένιο, έναντι των καλωδίων PVC, τα καλώδια τροφοδοσίας XLPE έχουν την υψηλότερη εκτιμημένη τρέχουσα και μακρύτερη ζωή υπηρεσιών. Υπό τους όρους βραχυκυκλώματος, τα καλώδια τροφοδοσίας XLPE μπορούν να αντισταθούν τις θερμοκρασίες μέχρι 250ºC, ενώ τα καλώδια PVC μπορούν να αντισταθούν τις θερμοκρασίες 160ºC. Τα καλώδια τροφοδοσίας XLPE έχουν επίσης μια υψηλότερη ικανότητα υπερφόρτωσης σε καταστάσεις έκτακτης ανάγκης.
Φυσικά και ηλεκτρικά χαρακτηριστικά
No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
Ονομαστικός | |||||||
Φάση | Ουδέτερος | αξία | |||||
χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Η μόνωση καλωδίου τροφοδοσίας XLPE αποτελείται από XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 ο Γ.
Αγωγός: επίπεδο στρογγυλό, συμπιεσμένο προσαραγμένο καλώδιο αργιλίου ή high-purity χαλκός σύμφωνα με το IEC 60228 επίπεδο 2.
Εξωτερική θήκη: PVC ή LSOH-χαμηλοί καπνός και αλόγονο ελεύθερο
Εκτιμημένη τάση: μέση και χαμηλή τάση
Εκτελεστικά πρότυπα: κατασκευασμένος σύμφωνα με τα πρότυπα GB/T12706-2002 (όπως IEC60502).
Τεθωρακισμένο: γαλβανισμένη ταινία χαλύβδινων συρμάτων ή χάλυβα.
Χωρικά χαρακτηριστικά του μονωτή XLPE
Οι μακριές μοριακές αλυσίδες του πολυαιθυλενίου διασυνδέονται η μια με την άλλη μέσω μιας διαδικασίας παρόμοιας με τη λαστιχένια θείωση, με αυτόν τον τρόπο διαμορφώνοντας μια τρισδιάστατη δομή δικτύων με τους ισχυρούς δεσμούς. Το καθαρό πολυαιθυλένιο είναι ένα θερμοπλαστικό υλικό, δηλ., αυτό μαλακώνει και γίνεται πλαστικό όταν θερμαίνεται, και σκληραίνει όταν δροσίζεται. Το καθαρό πολυαιθυλένιο θα μετατραπεί thermoset XLPE, δηλ., αυτό θα σταθεροποιήσει μόνιμα μετά από να θερμάνει. Μέσω της διαδικασίας διασύνδεσης, το στρώμα μόνωσης πολυαιθυλενίου του καλωδίου έχει τη θερμική σταθερότητα, και το σημείο τήξης βελτιώνεται επίσης πολύ. Επομένως, μονωμένα τα XLPE καλώδια έχουν την υψηλότερη αντίσταση θερμότητας και επομένως καλύτερα αντίσταση στη θερμική παραμόρφωση. Λόγω της άριστης θερμικής απόδοσής της, η τρέχουσα ικανότητα μεταφοράς των καλωδίων XLPE είναι υψηλότερη από αυτή των παραδοσιακών καλωδίων.
