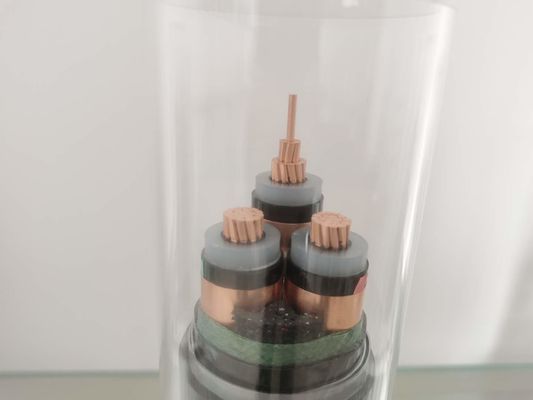

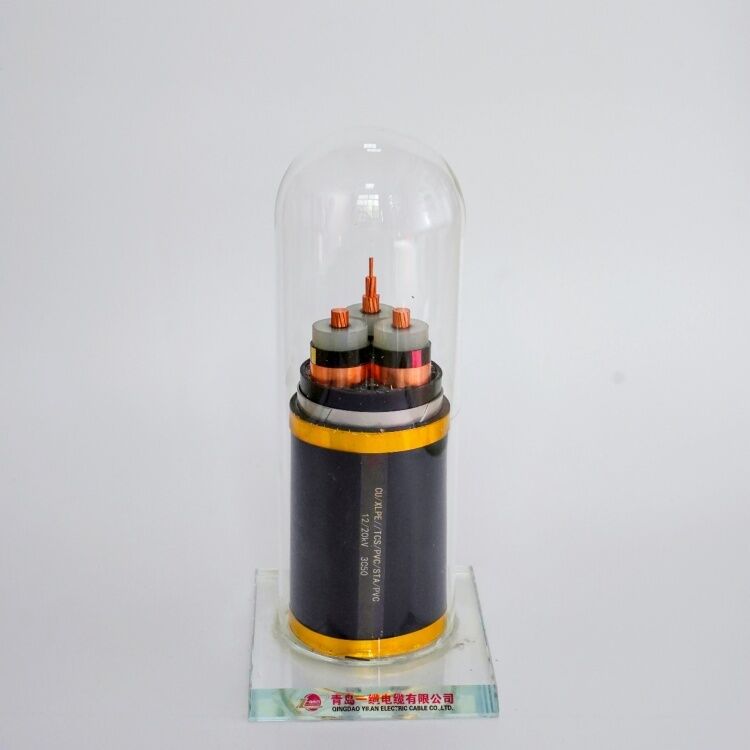

220KV αδιάβροχο XLPE καλώδιο τροφοδοσίας μετάδοσης
Καλώδιο XLPE
Το καλώδιο XLPE αναφέρεται σε ένα διασυνδεμένο μονωμένο πολυαιθυλένιο θωρακισμένο καλώδιο πυρήνων αργιλίου. Στο καλώδιο XLPE, το προσαραγμένο αργίλιο καλώδιο προστατεύεται αρχικά υπό μορφή ημι-αγώγιμης εξώθησης. Το προσαραγμένο αργίλιο καλώδιο μπορεί να παρέχει μια ομαλή επιφάνεια αγωγών και να αποτρέψει μια κοιλότητα από τη διαμόρφωση στην επιφάνεια αγωγών όταν κάμπτεται το καλώδιο. Ο αγωγός ασπίδων είναι μονωμένος με την εξωθημένη ένωση XLPE. Το στρώμα μόνωσης προστατεύεται περαιτέρω με ένα υλικό στρώμα ημιαγωγών αμέταλλων, και ένα non-magnetic στρώμα προστατευτικών καλυμμάτων μετάλλων υπό μορφή ταινίας χαλκού ή αργιλίου εφαρμόζεται επ'αυτού. Εάν είναι ένα multi-core καλώδιο, βάλτε το καλώδιο πυρήνων μαζί με ένα κατάλληλο υλικό πληρώσεως στο χάσμα και το τυλίξτε με την ταινία PVC ή το εξωθημένο PVC. Για τη μηχανική προστασία, το non-magnetic καλώδιο αργιλίου/η ταινία/το τεθωρακισμένο ταινιών για τα καλώδια ενιαίος-πυρήνων και το τεθωρακισμένο χαλύβδινων συρμάτων για τα multi-core καλώδια παρέχονται στην εσωτερική θήκη. Εξωθήστε ένα στρώμα PVC/PE ως εξωτερικό σακάκι, συνήθως με το πίσω χρώμα για να αποτρέψετε την υγρασία από την είσοδο.
Φυσικά και ηλεκτρικά χαρακτηριστικά
No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
Ονομαστικός | |||||||
Φάση | Ουδέτερος | αξία | |||||
χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Η μόνωση καλωδίου τροφοδοσίας XLPE αποτελείται από XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 ο Γ.
Αγωγός: επίπεδο στρογγυλό, συμπιεσμένο προσαραγμένο καλώδιο αργιλίου ή high-purity χαλκός σύμφωνα με το IEC 60228 επίπεδο 2.
Εξωτερική θήκη: PVC ή LSOH-χαμηλοί καπνός και αλόγονο ελεύθερο
Εκτιμημένη τάση: μέση και χαμηλή τάση
Εκτελεστικά πρότυπα: κατασκευασμένος σύμφωνα με τα πρότυπα GB/T12706-2002 (όπως IEC60502).
Τεθωρακισμένο: γαλβανισμένη ταινία χαλύβδινων συρμάτων ή χάλυβα.
Εφαρμογή
Τα καλώδια XLPE είναι κατάλληλα για 132 kV γενικής υψηλής τάσης και τις υπερβολικές εφαρμογές υψηλής τάσης. Το καλώδιο μπορεί να χρησιμοποιηθεί για τις μακριές πορείες καλωδίων στην υψηλής τάσεως μετάδοση, όπου η διηλεκτρική απώλεια παίζει έναν κύριο ρόλο. Έναντι άλλων υψηλής τάσεως καλωδίων, αυτό το καλώδιο είναι ελαφρύ σε βάρος, έτσι μπορεί να τεντωθεί εύκολα. Δεδομένου ότι δεν υπάρχει ποτέ οποιαδήποτε μετανάστευση του πετρελαίου από το μονωτή, μπορεί να εγκατασταθεί για την κεκλιμένη ή κάθετη λειτουργία χωρίς δισταγμό. Το υλικό μόνωσης XLPE έχει εξαιρετικά την αντίσταση υψηλής υγρασίας, έτσι καμία ειδική το προφύλαξη δεν απαιτείται κατά σύνδεση και τη λήξη. Η σύνδεση των καλωδίων XLPE παίρνει το λιγότερο χρόνο από οποιαδήποτε άλλαδήποτε παραδοσιακά καλώδια του παρόμοιου βαθμού. Αυτά τα καλώδια μπορούν να χρησιμοποιηθούν ακίνδυνα σε οποιοδήποτε σχεδιάγραμμα δόνησης, όπως οι γέφυρες. Αυτά τα καλώδια έχουν την καλύτερη αντίσταση στο υπόγειο νερό, τις χημικές ουσίες, το έλαιο και τα διαβρωτικά άλατα φθοριδίου. Αυτοί δεν έχουν κανέναν κίνδυνο πυρκαγιάς. Αυτά τα καλώδια είναι λιγότερη επιρρεπής σε αποτυχία λόγω της γήρανσης και έχουν μια μακρύτερη ζωή υπηρεσιών.
