Χαμηλή τάση XLPE καλωδίου τροφοδοσίας
Καλώδιο XLPE

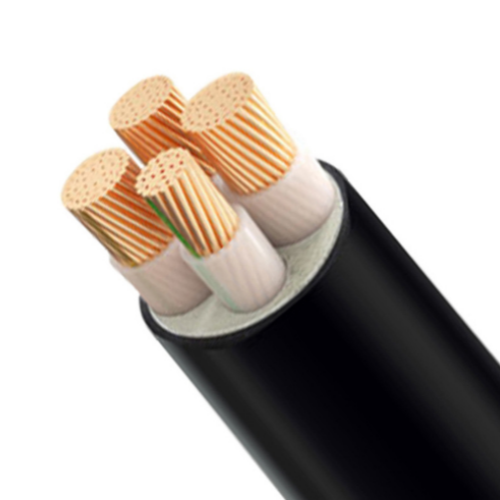

Το καλώδιο XLPE αναφέρεται σε ένα διασυνδεμένο μονωμένο πολυαιθυλένιο θωρακισμένο καλώδιο πυρήνων αργιλίου. Στο καλώδιο XLPE, το προσαραγμένο αργίλιο καλώδιο προστατεύεται αρχικά υπό μορφή ημι-αγώγιμης εξώθησης. Το προσαραγμένο αργίλιο καλώδιο μπορεί να παρέχει μια ομαλή επιφάνεια αγωγών και να αποτρέψει μια κοιλότητα από τη διαμόρφωση στην επιφάνεια αγωγών όταν κάμπτεται το καλώδιο. Ο αγωγός ασπίδων είναι μονωμένος με την εξωθημένη ένωση XLPE. Το στρώμα μόνωσης προστατεύεται περαιτέρω με ένα υλικό στρώμα ημιαγωγών αμέταλλων, και ένα non-magnetic στρώμα προστατευτικών καλυμμάτων μετάλλων υπό μορφή ταινίας χαλκού ή αργιλίου εφαρμόζεται επ'αυτού. Εάν είναι ένα multi-core καλώδιο, βάλτε το καλώδιο πυρήνων μαζί με ένα κατάλληλο υλικό πληρώσεως στο χάσμα και το τυλίξτε με την ταινία PVC ή το εξωθημένο PVC. Για τη μηχανική προστασία, το non-magnetic καλώδιο αργιλίου/η ταινία/το τεθωρακισμένο ταινιών για τα καλώδια ενιαίος-πυρήνων και το τεθωρακισμένο χαλύβδινων συρμάτων για τα multi-core καλώδια παρέχονται στην εσωτερική θήκη. Εξωθήστε ένα στρώμα PVC/PE ως εξωτερικό σακάκι, συνήθως με το πίσω χρώμα για να αποτρέψετε την υγρασία από την είσοδο.
Φυσικά και ηλεκτρικά χαρακτηριστικά
| No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
| διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
| Ονομαστικός | |||||||
| Φάση | Ουδέτερος | αξία | |||||
| χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Η μόνωση καλωδίου τροφοδοσίας XLPE αποτελείται από XLPE (διασυνδεμένο πολυαιθυλένιο) που εκτιμάται σε 90 ο Γ.
Αγωγός: επίπεδο στρογγυλό, συμπιεσμένο προσαραγμένο καλώδιο αργιλίου ή high-purity χαλκός σύμφωνα με το IEC 60228 επίπεδο 2.
Εξωτερική θήκη: PVC ή LSOH-χαμηλοί καπνός και αλόγονο ελεύθερο
Εκτιμημένη τάση: μέση και χαμηλή τάση
Εκτελεστικά πρότυπα: κατασκευασμένος σύμφωνα με τα πρότυπα GB/T12706-2002 (όπως IEC60502).
Τεθωρακισμένο: γαλβανισμένη ταινία χαλύβδινων συρμάτων ή χάλυβα.
Ποια είναι η διαφορά μεταξύ XLPE και μονωμένων των PVC καλωδίων;
XLPE είναι διασυνδεμένο πολυαιθυλένιο. Η διαδικασία διασύνδεσης ή θείωσης περιλαμβάνει τη δημιουργία των χημικών δεσμών στα διαστήματα μεταξύ των μακριών μοριακών αλυσίδων για να παραγάγει μια επίδραση «σκαλών» που αποτρέπει την ολίσθηση μεταξύ των μορίων. Ως αποτέλεσμα της διασύνδεσης, το υλικό γίνεται ανθεκτικό στη θερμότητα και δεν μαλακώνει στις υψηλές θερμοκρασίες. Μπορεί να αντισταθεί στην πίεση που ραγίζει και που γερνά. Σαν αλλαγές δομών, XLPE έχει λάβει τις άριστες ηλεκτρικές ιδιότητες. Έναντι των καλωδίων PVC, τα καλώδια XLPE έχουν την υψηλότερη εκτιμημένη τρέχουσα και μακρύτερη ζωή υπηρεσιών. Υπό τους όρους βραχυκυκλώματος, το καλώδιο μπορεί να αντισταθεί τις θερμοκρασίες μέχρι 250ºC έναντι του 160ºC των καλωδίων PVC.
Σε καταστάσεις έκτακτης ανάγκης, έχει επίσης μια υψηλότερη ικανότητα υπερφόρτωσης. Το καλώδιο XLPE είναι μια ιδανική επιλογή για τη μετάδοση δύναμης και τη διανομή, επειδή έχει την υψηλή αντίσταση διάβρωσης στο μολυσμένο ατμοσφαιρικό περιβάλλον, και έχει την καλύτερη αντίσταση στις χημικές ουσίες και το διαβρωτικό αλκάλιο. Όχι μόνο ότι, μπορεί επίσης να αντισταθεί τη δόνηση και το θερμικό κλονισμό. Έναντι του PVC, η αντίσταση υγρασίας της είναι 100 φορές υψηλότερη.
