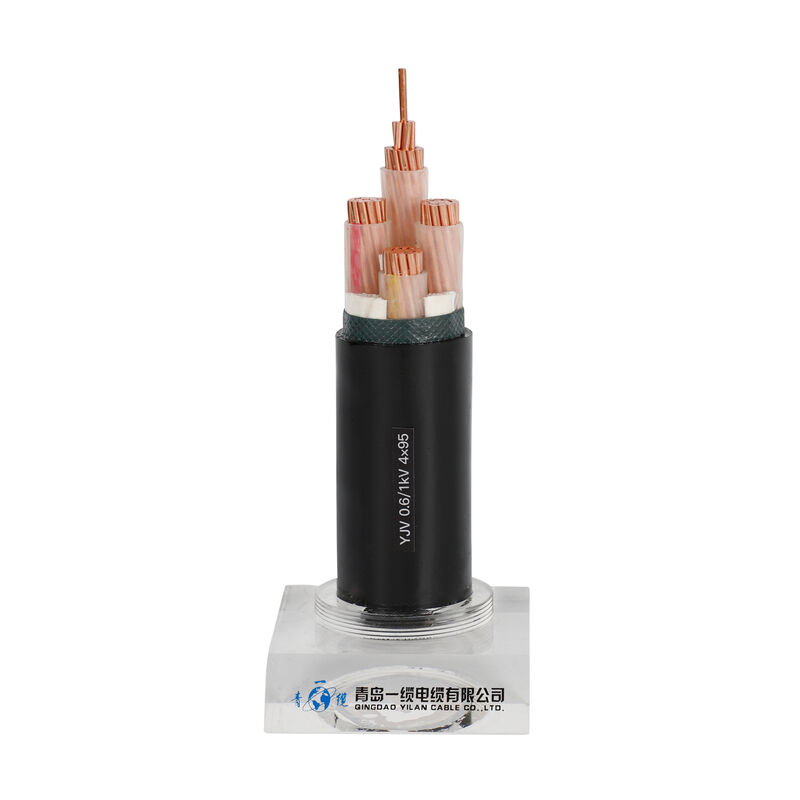

Μονωμένο XLPE καλώδιο τροφοδοσίας 25mm ² PVC
Το PVC XLPE μόνωσε το καλώδιο τροφοδοσίας:
Τα μονωμένα XLPE καλώδια τροφοδοσίας PVC είναι κατάλληλα για τις γραμμές μετάδοσης και διανομής με εκτιμημένο εναλλασσόμενο ρεύμα Uo/το U τάσης που δεν υπερβαίνει 0,6/1kV.
Για την υπαίθρια και εσωτερική εγκατάσταση σε ένα υγρό και υγρό περιβάλλον, πρέπει να τοποθετηθεί άμεσα στο έδαφος όπου υπάρχει υπερβολική μηχανική πίεση στην κεκλιμένη και κινούμενη έκταση, σε μια κάθετη ή κεκλιμένη θέση και σε μια θέση που είναι εύκολο να γλιστρηθεί.
Οι κύριοι τύποι καλωδίων τροφοδοσίας YJV22/YJV32 δείχνουν:
YJ: Μόνωση XLPE
Β: Μόνωση PVC
Β: Θήκη PVC
22: Γαλβανισμένο τεθωρακισμένο ταινιών χάλυβα
32: Γαλβανισμένο τεθωρακισμένο χαλύβδινων συρμάτων
Φυσικά και ηλεκτρικά χαρακτηριστικά
| No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
| διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
| Ονομαστικός | |||||||
| Φάση | Ουδέτερος | αξία | |||||
| χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Δομή
Αγωγός: Συνηθισμένος γύρω από προσαραγμένος αγωγός χαλκού, σύμφωνα με το IEC 60228 επίπεδο 2
Μόνωση: PVC, XLPE
Εσωτερικό στρώμα: PVC
Armoring: καλώδιο, ταινία χάλυβα, καλώδιο αργιλίου
Σύμφωνα με τις απαιτήσεις, θήκη: Το PVC συναντά το IEC 60502, μαύρο
Σημείωση: Χρώμα μόνωσης όπως σύμφωνα με τα πρότυπα ή την απαίτηση
Ενιαίο καλώδιο τροφοδοσίας πυρήνων 25mm2
Χαρακτηριστικά αγωγών: χαλκός
Μόνωση: Μαύρο XLPE
Πάχος μόνωσης: 0.7mm
Θήκη: PVC
Πάχος θηκών: 1.4mm
περίπου. Βάρος καλωδίων: 294 κλ/χλμ
Συνολική διάμετρος καλωδίων: 10.7mm
Μέγιστη ΣΥΝΕΧΗΣ αντίσταση σε 20C: 0,727
Εφαρμογή
Χρησιμοποιημένος ως γραμμή διανομής και μετάδοσης με μια εκτιμημένη τάση 0.6/1kV.
Κατάλληλος για στο έδαφος, βάζοντας τα φρεάτια και υποβρύχιος. Ικανός να αντισταθεί ορισμένη ένταση άξονων.
Διεθνή πρότυπα: IEC 60502-1, IEC 60228
Απαιτήσεις άλλων προτύπων όπως ASTM BS, το DIN και ICEA
