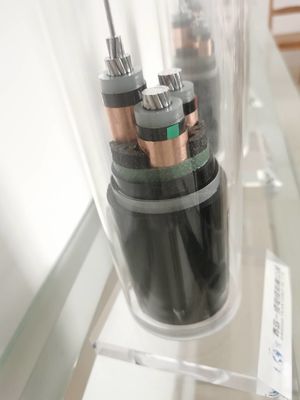

Το PVC ετύλιξε το καλώδιο τροφοδοσίας:
Το πολυβινυλικό χλωρίδιο μόνωσε τα καλώδια τροφοδοσίας όχι μόνο έχει την υψηλή μηχανική δύναμη, την καλή αντίσταση περιβαλλοντικής πίεσης, τις καλές ηλεκτρικές ιδιότητες και τη χημική αντίσταση διάβρωσης, αλλά και έχει μια απλή δομή, μια ελαφριά και εύκολη χρήση. Είναι κατάλληλο για τις γραμμές μετάδοσης και διανομής με εκτιμημένη την εναλλασσόμενο ρεύμα τάση U0/U μέχρι 0.6/1kV.
Το κύριο χαρακτηριστικό γνώρισμα των flame-retardant καλωδίων τροφοδοσίας PVC είναι ότι δεν είναι εύκολο να πιαθούν την πυρκαγιά, ή το συνεχές κάψιμο του καλωδίου είναι πολύ περιορισμένο κατά τη διάρκεια της πυρκαγιάς. Είναι κατάλληλο για τις θέσεις όπου τα πολλαπλάσια καλώδια τοποθετούνται πολύ, όπως οι σταθμοί παραγωγής ηλεκτρικού ρεύματος, οι υπόγειοι, οι σήραγγες, οι πολυκατοικίες, τα μεγάλα εργοστάσια, τα ορυχεία, οι πετρελαιοφόρες περιοχές, και τα ανθρακωρυχεία.
Φυσικά και ηλεκτρικά χαρακτηριστικά
No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
Ονομαστικός | |||||||
Φάση | Ουδέτερος | αξία | |||||
χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Βασικές πληροφορίες
Πρότυπο: YJV YJLV VV VLV VY VLY VV22 VV23 VV33 Κ.ΛΠ.
Υλική μορφή: κατάλληλος για το στρογγυλό καλώδιο
Πεδίο: πλέγμα δύναμης και όλες οι βιομηχανίες
Πιστοποιητικό: ISO9001, ISO14001, ΣΥΜΒΟΎΛΙΟ ΠΟΛΙΤΙΣΤΙΚΉΣ ΣΥΝΕΡΓΑΣΊΑΣ, CE
Προδιαγραφές: 0.5mm2-630mm2
Εφαρμογές: πλέγματα δύναμης, γραμμές μετάδοσης, κατασκευή, μεταφορά σιδηροδρόμων, εργοστάσια χημικής βιομηχανίας, τηλεπικοινωνίες, βιομηχανία πετρελαίου, κατασκευή εξοπλισμού, βιομηχανία ενοργάνωσης, κ.λπ.
Τάση: 35KV, 10KV, 0.6/1KV, 450/750V, 300/500V
Ρεύμα: AC&DC
Υλικό μόνωσης: XLPE, PVC, κ.λπ.
Υλικό θηκών: XLPE, PVC, κ.λπ.
Υλική μορφή: στρογγυλό καλώδιο
Εφαρμογή
1. Η εκτιμημένη τάση U0/U είναι 0.6/1kV σε 26/35kV.
2. Κάτω από την κανονική λειτουργία, η μέγιστη θερμοκρασία του αγωγού είναι 90oC.
3. Η μέγιστη θερμοκρασία του αγωγού κάτω από το βραχυκύκλωμα (η πιό μακροχρόνια διάρκεια δεν υπερβαίνει 5s) δεν υπερβαίνει 250oC.
4. Η ελάχιστη θερμοκρασία περιβάλλοντος εγκαταστάσεων είναι περισσότερο από 0oC.
Η κάμπτοντας ακτίνα εγκαταστάσεων είναι περισσότερο από η ακόλουθη διευκρινισμένη αξία:
Ο ενιαίος πυρήνας το καλώδιο: 20D
Ενιαίο θωρακισμένο καλώδιο πυρήνων: 15D
μη-θωρακισμένο καλώδιο 3 πυρήνων: 15D
θωρακισμένο καλώδιο 3 πυρήνων: 12D
