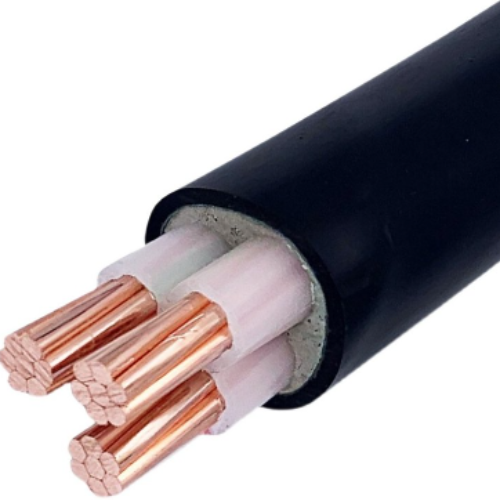

Το μέσο καλώδιο XLPE τάσης μόνωσε το μη-θωρακισμένο καλώδιο τροφοδοσίας
XLPE μόνωσε τις μέσες εφαρμογές καλωδίων τάσης:
Τα μέσα καλώδια τάσης (καλώδια των MV) με τη μόνωση XLPE χρησιμοποιούνται για να διαβιβάσουν και να διανείμουν την ισχύ σε 35kV ή τη χαμηλότερα μετάδοση ισχύος και τα συστήματα διανομής. Χρησιμοποιείται ευρέως στους τομείς ηλεκτρικής δύναμης, κατασκευής, μεταλλείας, μεταλλουργίας, πετροχημικών και επικοινωνίας, και αντικαθιστά εντελώς τα oil-immersed χαρτί-μονωμένα καλώδια τροφοδοσίας.► Χαρακτηριστικά 1. Εκτιμημένη τάση U0/U (Um) του καλωδίου: 3.6/6 (7,2) - 6/6 (7,2) - 6/10 (12) - 8,7/10 (12) - 8,7/15 (17,5) - 12/20 (24) - 18/30 (36) - 21/35 (40,5) - 26/35 (40,5) kV.
2. Το μέγιστο - η επιτρεπόμενη θερμοκρασία εργασίας του αγωγού για τη μακροπρόθεσμη εργασία είναι 90 βαθμοί.
3. Όταν βραχυκύκλωμα (το μακρύτερο μακροπρόθεσμο δεν υπερβαίνει 5 δευτερόλεπτα). Η μέγιστη θερμοκρασία του αγωγού δεν υπερβαίνει 250 βαθμούς.
4. Δεν υπάρχει κανένας οριζόντιος περιορισμός πτώσης κατά την τοποθέτηση των καλωδίων. Η περιβαλλοντική θερμοκρασία κατά τη διάρκεια της τοποθέτησης δεν πρέπει να είναι χαμηλότερη από 0. Διαφορετικά, πρέπει να προθερμανθεί.
5. Άριστες ηλεκτρικές ιδιότητες, χημική αντίσταση.
6. Κατά τοποθέτηση, την μπορούν να αντισταθούν την κατάλληλη έλξη. Μπορούν να αντισταθούν την εξωτερική έλξη. Αφήστε το χαμηλούς καπνό και το αλόγονο ελεύθερους μετά από να καψει. Καθυστερήστε το κάψιμο του καλωδίου.
Φυσικά και ηλεκτρικά χαρακτηριστικά
| No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
| διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
| Ονομαστικός | |||||||
| Φάση | Ουδέτερος | αξία | |||||
| χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Κατασκευή
Αγωγός: Χαλκός ή αργίλιο
Μορφή αγωγών: Η εγκύκλιος προσάραξε ή συμπίεσε κυκλικό που προσάραξαν
Μορφή εμφάνισης: Κυκλικός
Μόνωση: XLPE
Τύπος τεθωρακισμένων: STA (ταινία χάλυβα θωρακισμένη), SWA (χαλύβδινο σύρμα θωρακισμένο), AWA (καλώδιο αργιλίου θωρακισμένο)
Υλικό θηκών: PVC ή πολυαιθυλένιο
