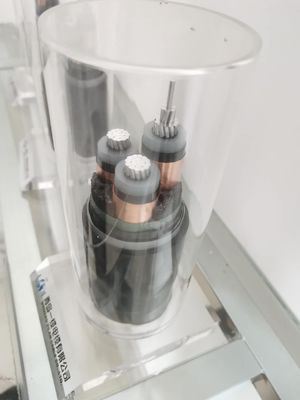

Μονωμένο Xlpe τυλιγμένο PVC καλώδιο τροφοδοσίας χαλύβδινων συρμάτων ταινιών χάλυβα θωρακισμένο
1. Πρότυπα καλωδίων XLPE:
Σύμφωνα με GB12706 (ισοδύναμο με IEC60502), μπορεί επίσης να πραγματοποιηθεί σύμφωνα με τα πρότυπα ASTM, των BS, DIN και AS/NZS ή άλλες απαιτήσεις.
2. Εκτιμημένη τάση του καλωδίου XLPE:
0.6 / 1KV 6/10KV 8.7/15KV 12/20KV 18/20KV 21/35KV 6/35KV
3 . Φυσικά και ηλεκτρικά χαρακτηριστικά
| No.cores Χ |
Μόνωση |
Θήκη |
Εξωτερικό Ø |
βάρος |
Τρέχουσες εκτιμήσεις στον αέρα 30℃ |
Τρέχον θαμμένο εκτιμήσεις 20℃ |
| διαγώνιος-SEC. |
πάχος |
πάχος |
περ. |
περ. |
| |
Ονομαστικός |
| Φάση |
Ουδέτερος |
αξία |
| χιλ. ² |
χιλ. |
χιλ. |
χιλ. |
χιλ. |
κλ/χλμ |
Α |
Α |
| 3×4+1×2.5 |
0,7 |
0,7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1.8 |
24.6 |
1475 |
139 |
164
|

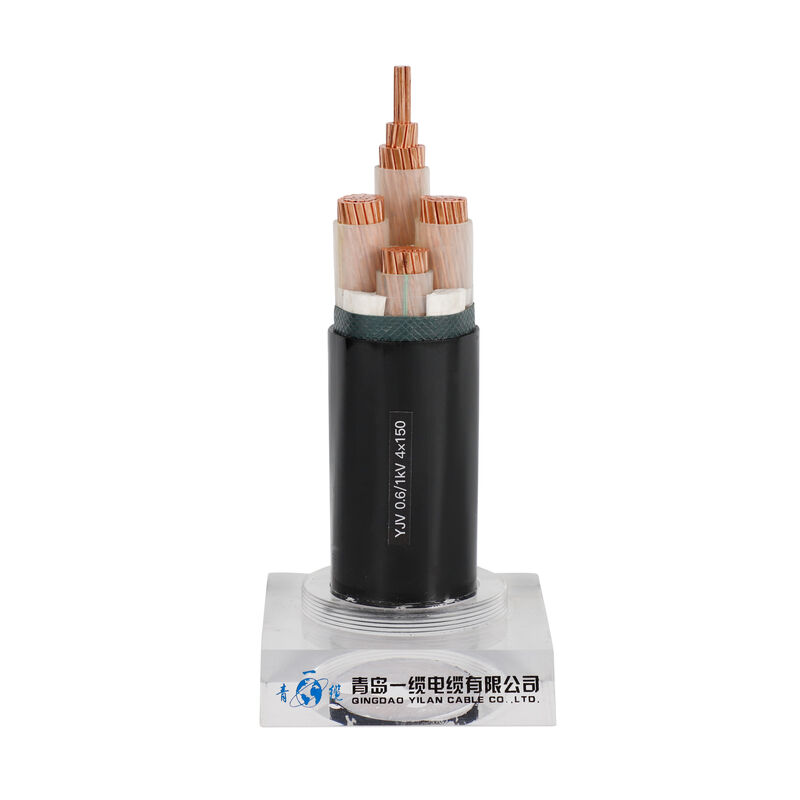

4. Η δομή του καλωδίου XLPE:
Αγωγός: χαλκός ή αργίλιο
Μόνωση: XLPE
Εσωτερική θήκη: PVC ή PE
Τεθωρακισμένο: γαλβανισμένη λουρίδα χάλυβα, γαλβανισμένο χαλύβδινο σύρμα
Εξωτερική θήκη: PVC ή PE
Αριθ. Αριθμός διατομών καλωδίων: 1 πυρήνας (ενιαίος πυρήνας), 2 πυρήνες (διπλός πυρήνας), 3 πυρήνες, 4 πυρήνες (4 πυρήνες με ίση διατομική περιοχή ή 3 ίσες διατομικές περιοχές + 1 ουδέτερος πυρήνας με τη μικρή διατομική περιοχή), πυρήνας 5 (η ίση διατομική περιοχή 5 3 αφαιρεί τον πυρήνα + 2 ουδέτερους πυρήνες μικρός-περιοχής ή 4 ίσες διατομικές περιοχές + 1 ουδέτερος πυρήνας μικρός-περιοχής. Παρέχουμε θωρακισμένο και οι τύποι για τα ανωτέρω καλώδια.
Μπορεί επίσης να γίνει σύμφωνα με τις απαιτήσεις πελατών.
5 . Πλεονέκτημα:
Ένα είδος. Άριστες ηλεκτρικές και μηχανικές ιδιότητες
b. Καλύτερη αντίσταση στη χημική διάβρωση και θερμική γήρανση, περιβαλλοντική πίεση και retardancy φλογών
Γ. απλή δομή, εύχρηστη
d. Μειώστε τη δαπάνη
