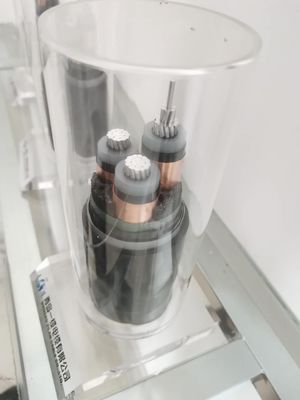

0.6 / 1KV 50mm μονωμένο XLPE θωρακισμένο καλώδιο τροφοδοσίας ταινιών χάλυβα
1 . πρότυπα
Τα προϊόντα κατασκευάζονται σύμφωνα με GB12706, IEC60502 και BS6346, VDE, AS/NZS, UL και άλλα πρότυπα ή σύμφωνα με τις απαιτήσεις πελατών.
2 . χρήση:
Αυτό το προϊόν είναι κατάλληλο για τις γραμμές διανομής ή τις σταθερές εγκαταστάσεις με την εκτιμημένη τάση συχνότητας ισχύος που δεν υπερβαίνει 15Kv και το εναλλασσόμενο ρεύμα 50Hz.
3 . Φυσικά και ηλεκτρικά χαρακτηριστικά
| No.cores Χ | Μόνωση | Θήκη | Εξωτερικό Ø | βάρος | Τρέχουσες εκτιμήσεις στον αέρα 30℃ | Τρέχον θαμμένο εκτιμήσεις 20℃ | |
| διαγώνιος-SEC. | πάχος | πάχος | περ. | περ. | |||
| Ονομαστικός | |||||||
| Φάση | Ουδέτερος | αξία | |||||
| χιλ. ² | χιλ. | χιλ. | χιλ. | χιλ. | κλ/χλμ | Α | Α |
| 3×4+1×2.5 | 0,7 | 0,7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1.8 | 24.6 | 1475 | 139 |
164 |
4 . Σειρά εφαρμογής:
1. Λειτουργούντα χαρακτηριστικά:
Μέγιστη θερμοκρασία εργασίας αγωγών: 90°C
Κατά τη διάρκεια του βραχυκυκλώματος (λιγότερο από 5 δευτερόλεπτα), η μέγιστη θερμοκρασία του αγωγού καλωδίων δεν θα υπερβεί 250°C. Κατά τοποθέτηση των καλωδίων, περιβαλλοντική τη θερμοκρασία δεν πρέπει να είναι χαμηλότερη από 0°C.
2. Η κάμπτοντας ακτίνα του καλωδίου:
Καλώδιο ενιαίος-πυρήνων: μη-θωρακισμένο καλώδιο 20D, θωρακισμένο καλώδιο 15D
Καλώδιο πυρήνων: το καλώδιο 15D, θωρακισμένο καλώδιο 12D.
Παρατηρήσεις: Το Δ αντιπροσωπεύει την πραγματική εξωτερική διάμετρο του καλωδίου
