| MOQ: | Διαπραγματεύσιμος |
| τιμή: | negotiable |
| standard packaging: | Σίδηρος-ξύλινο τύμπανο ή ολόκληρο ξύλινο τύμπανο |
| Delivery period: | 8-15 ημέρες |
| payment method: | L/C, T/T |
| Supply Capacity: | 100km το μήνα |

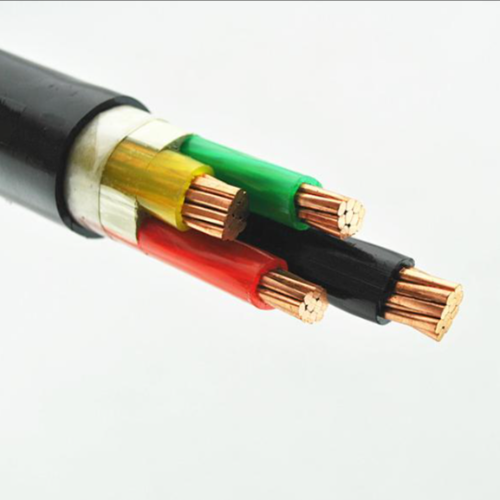

3 πυρήνες MV XLPE Ηλεκτρικό καλώδιο Χάλκινος αγωγός για βιομηχανικές εγκαταστάσεις
Εφαρμογή
Χρησιμοποιείται σε σταθμούς μετασχηματιστών, σταθμούς διακόπτη, σε εργοστάσια ηλεκτρικής ενέργειας και βιομηχανικές εγκαταστάσεις.σε καλωδιακά κανάλια, στο νερό, υπό συνθήκες όπου τα καλώδια δεν εκτίθενται σε βαρύτερες μηχανικές πιέσεις και ελαστική πίεση.
Προδιαγραφές
Διεθνές: IEC 60502-2, IEC 60228
Κίνα: GB/T 12706.2-2008
Άλλα πρότυπα όπωςBS,DIN και ICEA κατόπιν αιτήματος
Κατασκευή
1..... γυμνό χαλκό σε ράβδους
2..... εσωτερικό στρώμα ημιαγωγού υλικού
3..... μόνωση πυρήνα από διασταυρωμένο πολυαιθυλένιο
4..... εξωτερικό στρώμα ημιαγωγού υλικού
5..... ημιαγωγική ταινία
6..... οθόνη από σύρματα ή ταινία χαλκού
7..... Τρίχες, νήματα ή χαρτί
8..... Μη υφαντικές ταινίες περιτύλιξης ή αντιφλεγμονώδης ταινία
9.... Συνολική κάλυψη: πολυβινυλοχλωριούχο (PVC) ή FR-PVC, PE, LSOH
Φυσικά και ηλεκτρικά χαρακτηριστικά
| Αριθμός πυρήνων x | Απομόνωση | Κεφαλή | Εξωτερική Ø | βάρος | Δυναμικές τάσεις ρεύματος στον αέρα 30°C | Τρέχουσα θερμοκρασία 20 °C | |
| σταυροδευτερόλεπτο. | πάχος | πάχος | Περίπου. | Περίπου. | |||
| Ονομαστικό | |||||||
| Φάση | Ανεξάρτητο | αξία | |||||
| mm2 | χμ | χμ | χμ | χμ | kg / km | Α | Α |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Σημείωση για το καλώδιο παροχής ηλεκτρικής ενέργειας
YJ: Μόνωση XLPE
V: Κάλυψη από PVC
32: Σιδηρουργική θωράκιση
22: Σιδηρουργικές ταινίες θωράκισης
72: Αλουμινένιο σύρμα θωράκισης1 πυρήνας
62: Ατσάλινη ταινία θωράκισης
ZR: Ανθεκτική στη φλόγα
Το προϊόν αυτό εφαρμόζεται στη γραμμή μεταφοράς και διανομής ηλεκτρικής ενέργειας με ονομαστική τάση (U0/U) AC 3.6/6kV-26/36kV σύστημα.και το δίσκο) και το χώμα ((άμεσα θαμμένο, τάφρος καλωδίων, σωλήνες κλπ.) αντίστοιχα ανάλογα με τη διαφορά της δομής της στρώσης προστασίας.
|
|
