Προσαρμοσμένο ηλεκτρικό καλώδιο XLPE

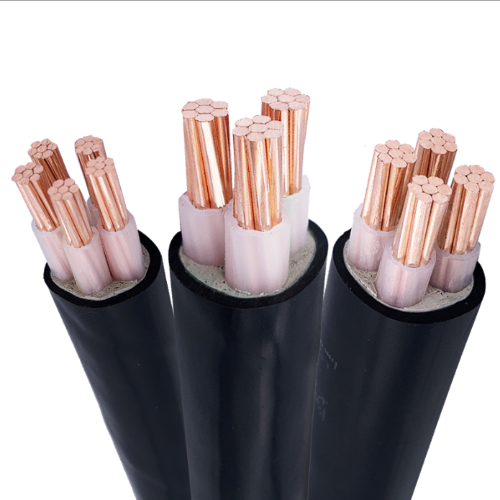

Ηλεκτρικό καλώδιο XLPE
Το καλώδιο XLPE αναφέρεται σε ένα αλυσιδωτό καλώδιο αλουμινίου με πυρήνα από πολυαιθυλένιο με διασταύρωση.Το νήμα με ράβδους παρέχει μια ομαλή επιφάνεια αγωγού και αποτρέπει το σχηματισμό μιας κοιλότητας στην επιφάνεια του αγωγού όταν το καλώδιο λυγίζειΟ προστατευόμενος αγωγός απομονώνεται με εξτρεσμένη ένωση XLPE. Το μονωτικό στρώμα προστατεύεται περαιτέρω με ένα στρώμα μη μεταλλικού υλικού ημιαγωγών,και τοποθετείται ένα μη μαγνητικό στρώμα προστασίας από μέταλλο με τη μορφή χαλκού ή αλουμινίουΕάν πρόκειται για ένα καλώδιο πολυπυρήνων, τοποθετήστε το καλώδιο πυρήνα μαζί με ένα κατάλληλο γεμιστήρα στο κενό και τυλίξτε το με ταινία PVC ή εξωποιημένο PVC.Η εσωτερική κάλυψη παρέχεται με μη μαγνητική θωράκιση από σύρμα/κασέτα/κασέτα αλουμινίου για καλώδια μονοπυρήνα και θωράκιση από σιδηράκη για καλώδια πολυπυρήνα.. Εκχυλίστε ένα στρώμα PVC/PE ως εξωτερικό κάλυμμα, συνήθως με το χρώμα του πίσω μέρους για να αποτρέψει την είσοδο υγρασίας.
Φυσικά και ηλεκτρικά χαρακτηριστικά
| Αριθμός πυρήνων x | Απομόνωση | Κεφαλή | Εξωτερική Ø | βάρος | Δυναμικές τάσεις ρεύματος στον αέρα 30°C | Τρέχουσα θερμοκρασία 20 °C | |
| σταυροδευτερόλεπτο. | πάχος | πάχος | Περίπου. | Περίπου. | |||
| Ονομαστικό | |||||||
| Φάση | Ανεξάρτητο | αξία | |||||
| mm2 | χμ | χμ | χμ | χμ | kg / km | Α | Α |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Χωρικά χαρακτηριστικά του μονωτή XLPE
Το χωρικό χαρακτηριστικό των μονωτών XLPE είναι ότι οι μακρές μοριακές αλυσίδες του πολυαιθυλενίου είναι αλληλένδετες μεταξύ τους μέσω μιας διαδικασίας παρόμοιας με τη βουλκανική χρήση καουτσούκ,δημιουργώντας έτσι μια τρισδιάστατη δομή δικτύου με ισχυρή σύνδεσηΤο καθαρό πολυαιθυλένιο είναι ένα θερμοπλαστικό υλικό που μαλακώνει και γίνεται πλαστικό όταν θερμαίνεται και σκληρύνει όταν ψύχεται.θα στερεωθεί μόνιμα μετά την θέρμανσηΜέσω της διαδικασίας διασταύρωσης, το στρώμα μόνωσης πολυαιθυλενίου του καλωδίου έχει θερμική σταθερότητα και το σημείο τήξης βελτιώνεται επίσης σημαντικά.Τα μονωμένα καλώδια XLPE έχουν υψηλότερη αντοχή στη θερμότητα και επομένως καλύτερη αντοχή στη θερμική παραμόρφωσηΛόγω της εξαιρετικής θερμικής απόδοσης, η ισχύς των καλωδίων XLPE είναι υψηλότερη από εκείνη των παραδοσιακών καλωδίων.
Πεδίο εφαρμογής
Τα καλώδια XLPE είναι κατάλληλα για εφαρμογές υψηλής τάσης και υπερυψηλής τάσης 132 kV Putuo.που διαδραματίζει σημαντικό ρόλο η διαλεκτική απώλειαΣε σύγκριση με άλλα καλώδια υψηλής τάσης, αυτό το καλώδιο είναι ελαφρύ σε βάρος, έτσι ώστε να μπορεί να τεντωθεί εύκολα.μπορεί να εγκατασταθεί σε κλίση ή κατακόρυφη λειτουργία χωρίς δισταγμόΤο μονωτικό υλικό XLPE έχει εξαιρετικά υψηλή αντοχή στην υγρασία, οπότε δεν απαιτούνται ειδικές προφυλάξεις κατά τη σύνδεση και τον τερματισμό.Ο χρόνος που απαιτείται για τη σύνδεση των καλωδίων XLPE είναι μικρότερος από αυτόν των άλλων συμβατικών καλωδίων παρόμοιας ποιότηταςΤα καλώδια αυτά μπορούν να χρησιμοποιηθούν με ασφάλεια σε οποιαδήποτε διάταξη δονήσεων, όπως γέφυρες.Αυτά δεν έχουν κίνδυνο πυρκαγιάς.Τα καλώδια αυτά είναι λιγότερο επιρρεπή σε αποτυχίες λόγω γήρανσης και έχουν μεγαλύτερη διάρκεια ζωής.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
